工业设备用蘑菇头急停按钮结构设计

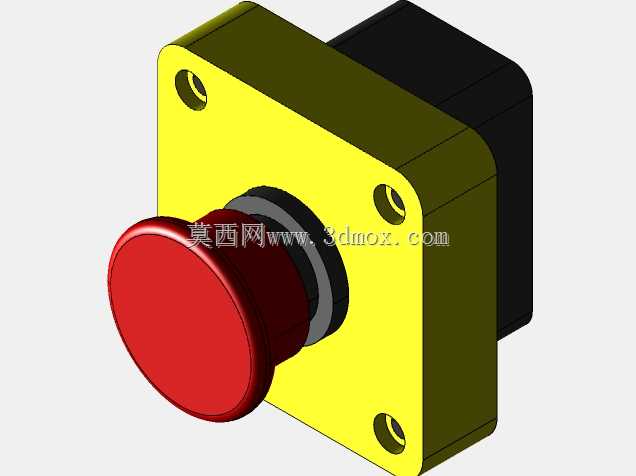

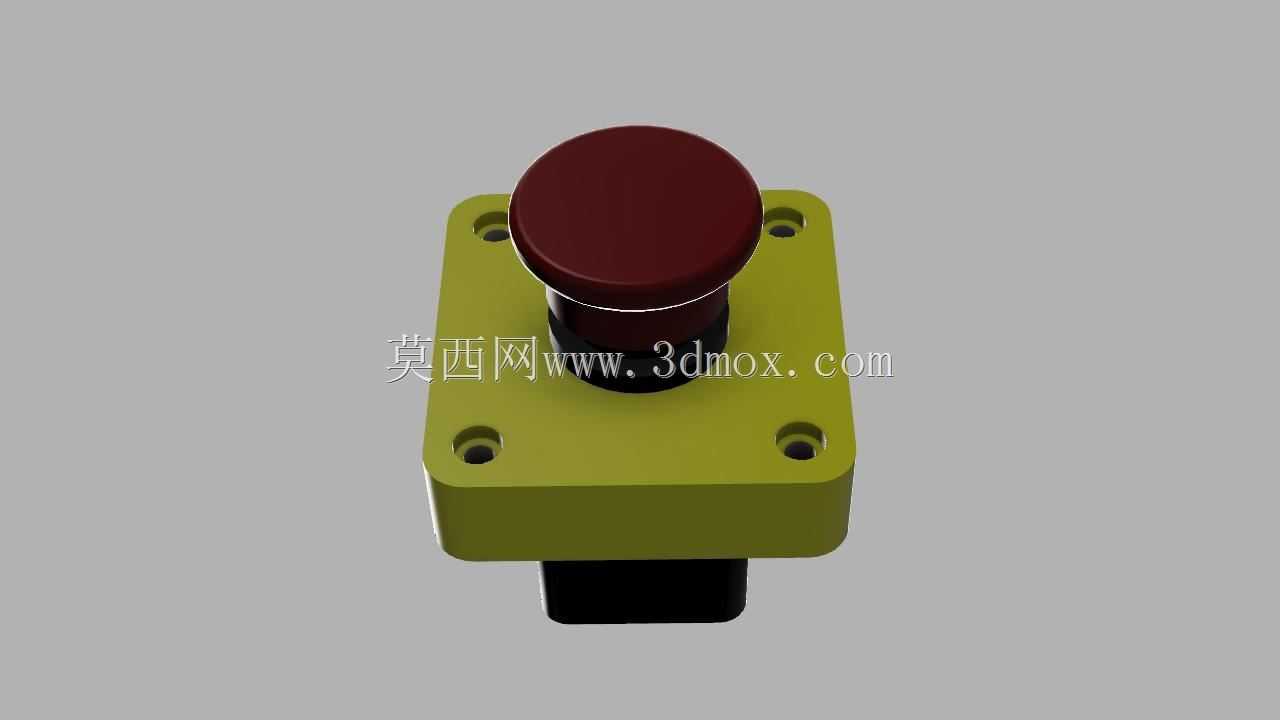

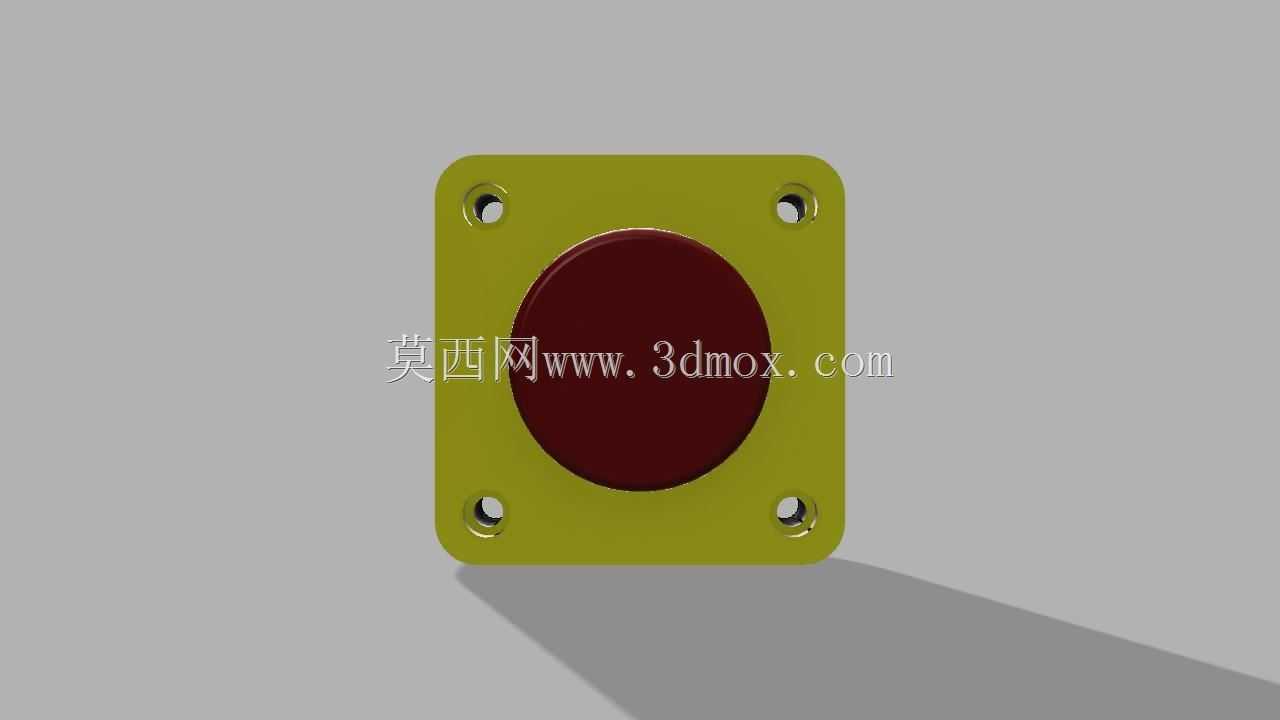

这款急停操作件的三维结构，是面向工业设备安全回路设计的典型操作终端，在各类生产线、加工设备、自动化工作站的安全防护体系中，属于强制要求配置的一级安全控件，核心作用是在设备出现异常工况、人员误操作或突发安全隐患时，通过触发动作快速切断设备动力回路，避免设备损坏、人员伤害等事故扩大。从结构设计逻辑来看，操作头采用大直径蘑菇头造型，区别于常规平头按钮的小接触面积，这种设计是为了在紧急状况下，操作人员无需精准定位，哪怕是手背、手肘部位碰撞都能顺利触发，按压行程设置符合安全控件的通用设计规范，触发后具备自锁保持功能，必须通过顺时针旋转操作头才能复位，避免误碰复位导致设备意外重启带来的二次风险。安装基座采用方形法兰式结构，四个角预留沉头安装孔，适配行业通用的面板开孔尺寸，安装时可直接嵌入设备操作面板预留的安装位，通过沉头螺丝从正面锁紧固定，基座与操作头的衔接部位做了阶梯式限位结构，能避免按压过程中出现偏载卡滞，保证触发动作的顺畅性。基座下方的接线端部分做了规整的腔体设计，可容纳常规的接线端子与触点模块，触点模块采用常闭触点串联接入设备安全回路的设计逻辑，触发时触点可靠断开，从硬件层面切断动力回路的供电，区别于普通控制按钮的信号传输属性，急停按钮的结构强度做了针对性加强，操作头采用耐冲击的工程塑料材质，基座部分兼顾结构强度与绝缘性能，可适配交流、直流不同电压等级的设备控制回路。在实际设备布局选型时，这类急停按钮通常会布置在操作面板的易触及区域、设备进出料端两侧、大型设备的多工位操作位旁，安装高度通常设置在操作人员站立时手肘自然抬起可触及的范围，避免被其他操作件遮挡。建模过程中对各部件的装配间隙做了精准还原，操作头与基座的配合间隙控制在合理范围，既保证按压动作无卡滞，也避免间隙过大进入粉尘、切削液等杂物影响触点可靠性，安装法兰的厚度、沉头孔的深度都匹配行业通用的安装标准，可直接用于设备操作面板的开孔设计、安装位布局校核，也能作为电气装配环节的施工参考，帮助设计人员提前预判安装干涉、操作空间不足等潜在问题。
