适配FRC竞技机器人的定制行走轮结构

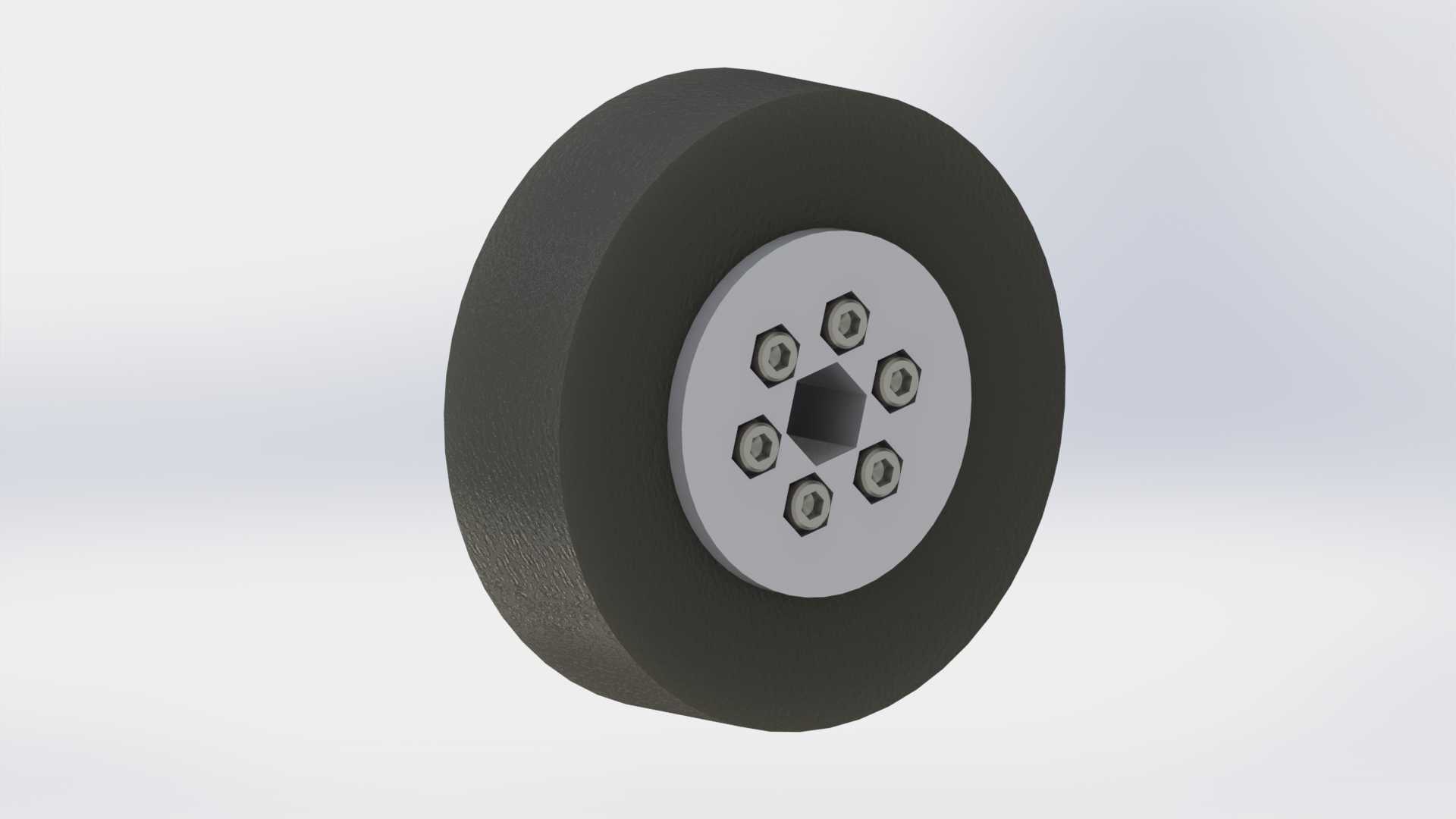

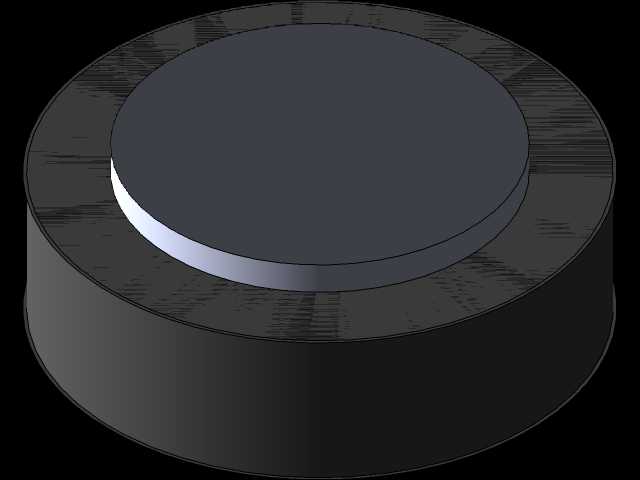

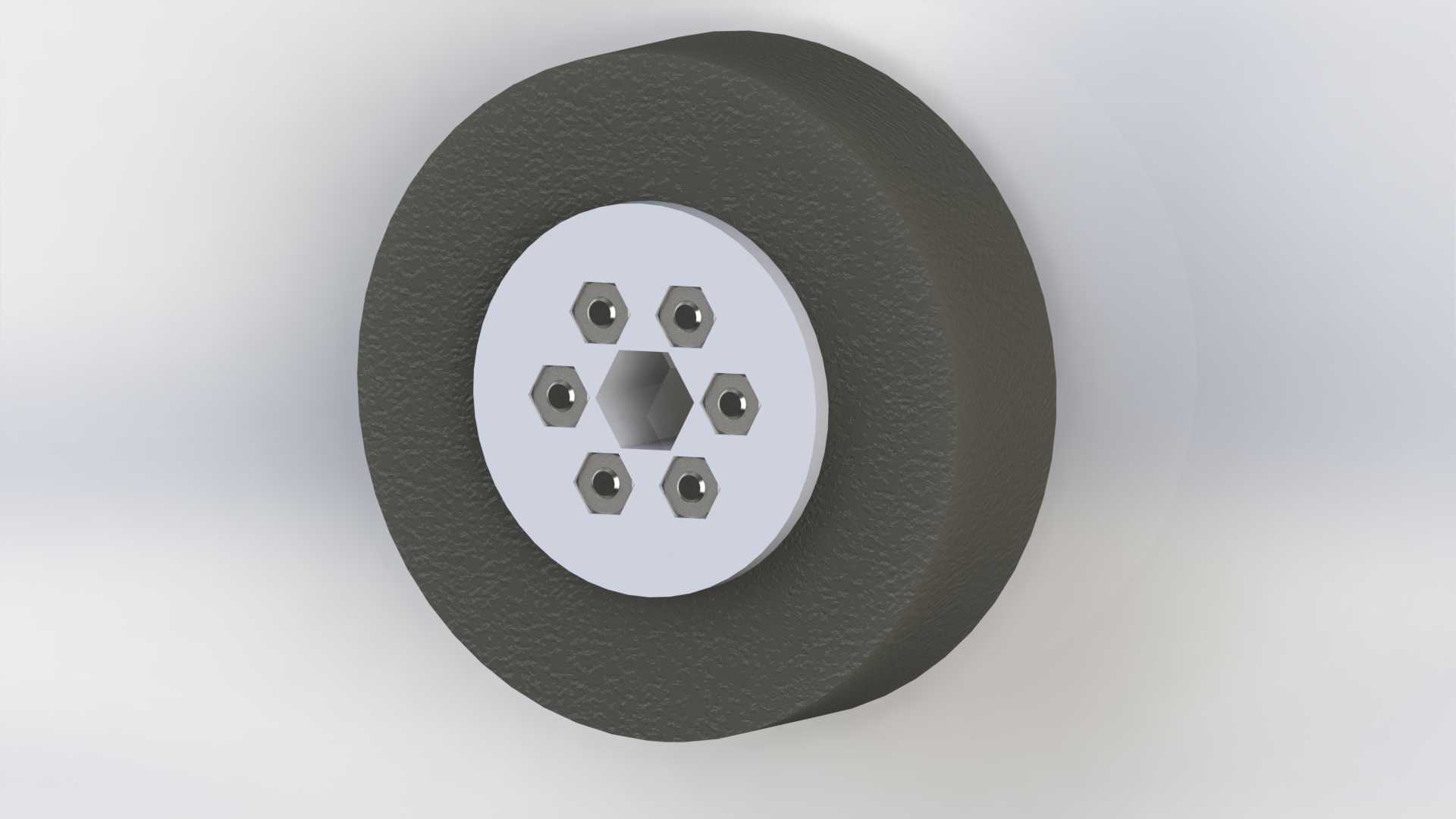

这款行走轮主要面向FRC机器人竞赛场景设计，可直接适配进气机构、射手机构的移动承载需求，也可作为小型轮式移动平台的驱动轮使用。轮体采用分体夹装结构设计，轮毂部分预留六角形中心安装孔，可直接与标准六角输出轴配合，无需额外加工键槽或轴扁位，安装时仅需将轴穿入中心孔，依靠六角面的形面配合传递扭矩，能承受竞赛场景下频繁启停、急转变向带来的冲击载荷，避免轴孔配合打滑的问题。轮毂端面均匀布置六个安装沉孔，可穿入紧固件将两侧轮毂夹紧，中间夹持聚氨酯胎面，这种夹装结构无需额外粘接工艺，胎面磨损后可快速拆卸更换，大幅降低竞赛备赛阶段的维护成本。胎面选用聚氨酯材质，切割为定长环带后夹装在两轮毂之间，胎面与轮毂配合的内侧表面做滚花处理，滚花纹路可嵌入聚氨酯胎面的内侧，增大配合面摩擦力，即使在大扭矩输出、急加速的工况下，也不会出现胎面与轮毂相对滑动的问题，保证行走精度。聚氨酯胎面本身具备适中的硬度与表面粘性，在竞赛场地常见的地毯、硬质PVC地面上都能获得足够的抓地力，避免起步打滑、转向侧滑的问题，同时聚氨酯材质具备较好的耐磨性，可承受整场赛事的高强度行走磨损，无需中途更换胎面。轮毂的安装边界做了适配优化，六个安装孔的节圆直径与中心六角孔的尺寸匹配常规FRC机器人的标准输出轴规格，轮体整体厚度控制在紧凑范围内，不会占用过多底盘安装空间，轮体外径尺寸适配小型机器人的底盘离地间隙要求，既保证足够的越障能力，也不会增大底盘整体重心高度，提升机器人行走稳定性。设计阶段优先考虑3D打印模具铸造的工艺可行性，轮毂结构无复杂倒扣特征，打印模具后可快速铸造成型，适合小批量定制加工，无需开制昂贵的量产模具，适配竞赛场景下小批量、快速迭代的加工需求。轮体的转动部分无额外冗余结构，整体重量控制在较低水平，可降低机器人行走机构的转动惯量，提升驱动响应速度，适配FRC竞赛中对机器人移动速度、响应灵敏度的要求。
