双材质铰接式法兰连接支座结构

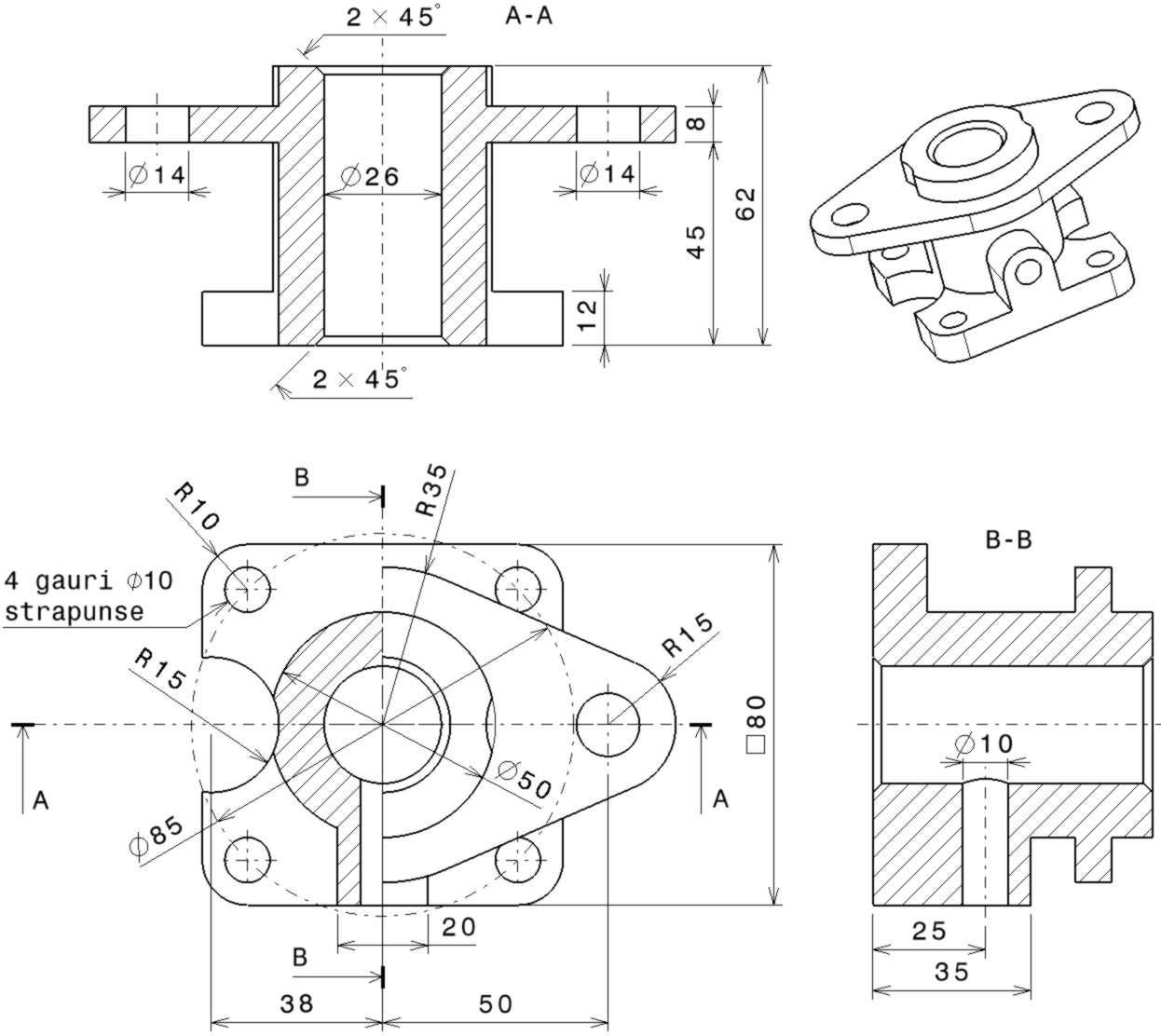

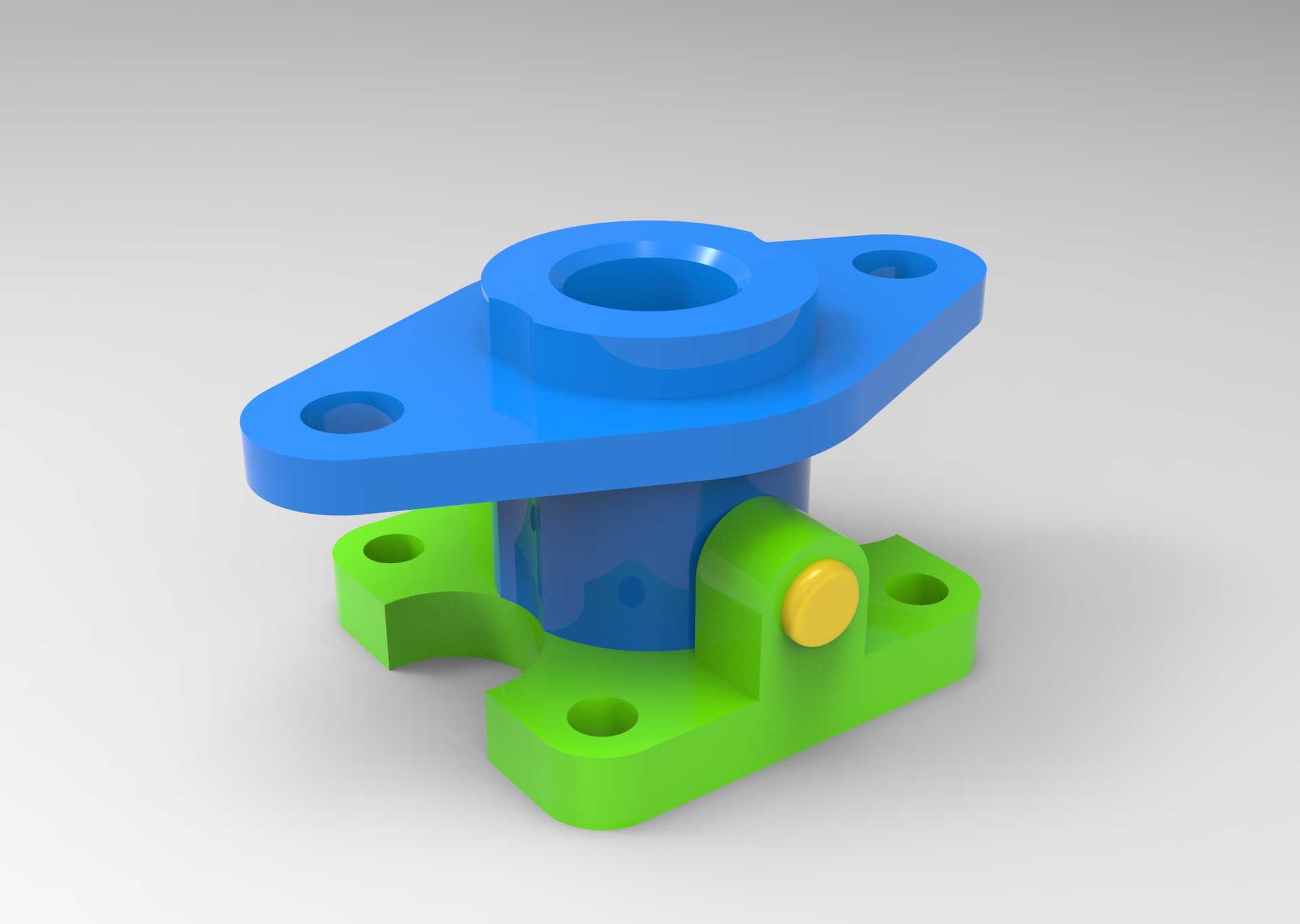

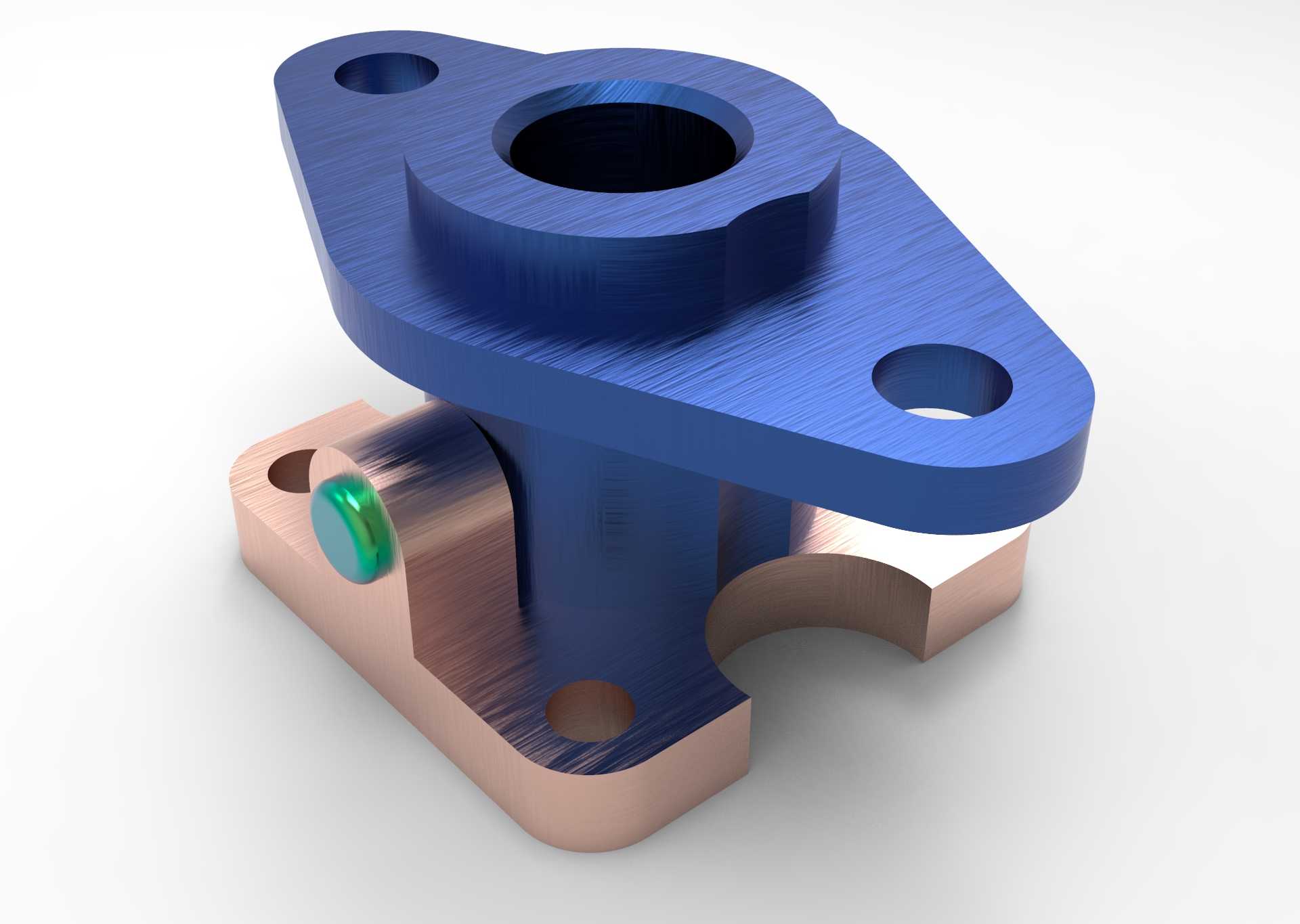

这类双材质铰接支座常应用在需要小角度摆动补偿的管路支撑、轻型执行机构安装、小型工装夹具的铰接定位场景中，区别于一体式刚性支座，它能在提供稳定轴向支撑的同时，允许连接部件沿铰接销轴方向产生小范围的角度偏转，抵消装配误差带来的附加应力，也能缓冲设备运行中产生的小幅振动，避免连接部位出现应力集中断裂的问题。从结构设计来看，上部蓝色法兰部分采用带三个安装孔的菱形法兰布局，中心设置贯通的轴套孔，孔壁做了加厚处理来承受径向载荷，法兰边缘做了圆弧过渡，避免锐角处的应力集中，三个安装孔呈不对称分布，能在安装时起到防呆作用，避免装配方向错误。下部铜色基座部分设置了同轴的铰接销轴孔，孔端嵌入的耐磨衬套能降低铰接转动时的磨损，延长部件使用寿命，基座底部同样设置两个安装孔，可将整个支座固定在设备机架或安装基准面上，上下两部分通过中间的立柱结构连接，立柱与上下法兰、基座的衔接处都做了圆角过渡，优化了力的传递路径。在安装边界上，上部法兰的三个安装孔中心距适配常规的小通径管路法兰安装标准，铰接销轴的孔径与常用的圆柱销、开口销尺寸匹配，整体安装高度控制在小型设备的紧凑安装空间范围内，不会占用过多的设备内部布局空间。设计过程中优先考虑了载荷的分布特性，上部法兰承受的轴向载荷通过中间立柱均匀传递到下部基座，铰接部位的侧向载荷则通过基座的两个安装孔分散到安装基准面上，两种不同材质的搭配也兼顾了上部结构的结构强度和下部铰接部位的耐磨性能，不需要额外添加润滑结构就能满足长期低转速摆动的使用需求，在轻工自动化设备、小型流体输送管路、实验室小型试验装置的支撑连接场景中都能适配，安装时不需要复杂的调整工序，只要对准安装孔拧紧紧固件即可完成装配，后期维护时只需要更换铰接孔内的耐磨衬套就能恢复铰接精度，不需要整体更换支座部件，能降低设备的后期维护成本。
