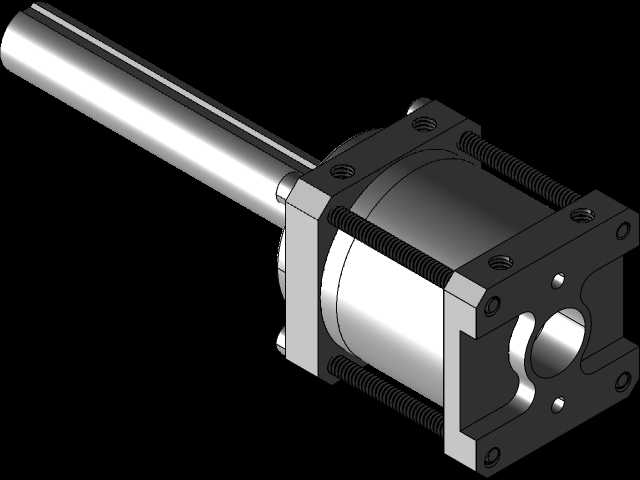

Banebots二级行星齿轮减速箱结构

这类二级行星齿轮减速箱多应用在小型移动机器人、竞赛类机器人、小型自动化输送模组的动力传输环节，核心作用是匹配高转速低扭矩的直流驱动电机输出特性，将电机端的高转速通过两级行星轮系的减速增扭，转换为输出端适配负载需求的低转速大扭矩动力，同时保证传动链路的同轴度，缩小整体传动机构的安装占用空间。从结构设计来看，该减速箱采用两级行星轮系串联布局，输入端适配标准规格的小型直流电机安装法兰，法兰端设置的定位止口可以保证电机输出轴与减速箱输入轴的同轴度，避免安装偏心带来的轮系偏磨、传动卡顿问题；箱体周向布置的贯穿安装螺柱，既可以实现各级轮系腔体的轴向压紧固定，也预留了外部设备安装的螺纹接口，输出端采用长轴式伸出结构，轴端可直接适配轮组、同步带轮等执行部件，无需额外加装轴连接转接件。设计过程中优先考虑了紧凑安装边界的需求，整体腔体采用圆柱式主体结构，安装法兰为方形切边设计，四个角点的安装孔位对称布置，既可以适配法兰面螺接固定，也能通过周向的卡装结构实现快速嵌装，在小型机器人的轮组驱动场景中，这种结构可以直接嵌入机器人底盘的安装槽位，不需要额外设计复杂的固定支架。轮系部分的设计兼顾了传动效率与承载能力，两级行星轮的齿数匹配经过传动比校核，在保证额定减速比的前提下，各级齿轮的啮合间隙控制在合理范围，既避免间隙过大带来的传动回差，也防止间隙过小导致的传动阻力增大、运转发热问题；箱体内部预留了润滑脂存储腔，可在装配时填充润滑脂实现长期免维护运转，适合竞赛类机器人、小型自动化设备这类不便频繁拆解维护的应用场景。输出长轴的轴径经过扭矩校核，可承受额定输出扭矩下的扭转载荷，轴身的光面设计可适配多种标准规格的传动件锁紧方式，包括顶丝固定、键连接固定、紧定套锁紧等，能满足不同安装场景的连接需求；输入端的内孔与电机轴的配合采用间隙配合公差，装配时无需额外压装工具即可完成电机与减速箱的对接，降低现场装配的难度。在实际选型应用中，这类减速箱的安装边界清晰，方形法兰的边长、输出轴的伸出长度、输入端的止口尺寸都形成了标准化的尺寸序列，设计人员在做整机结构布局时，可以直接根据所需的减速比、额定输出扭矩选取对应型号，不需要重新设计减速机构，大幅缩短小型动力传输单元的开发周期，尤其适合对安装空间、传动效率、整机重量都有严格限制的小型移动设备、桌面级自动化模组的动力配套场景。
