带轴伸实心链轮传动零件结构设计

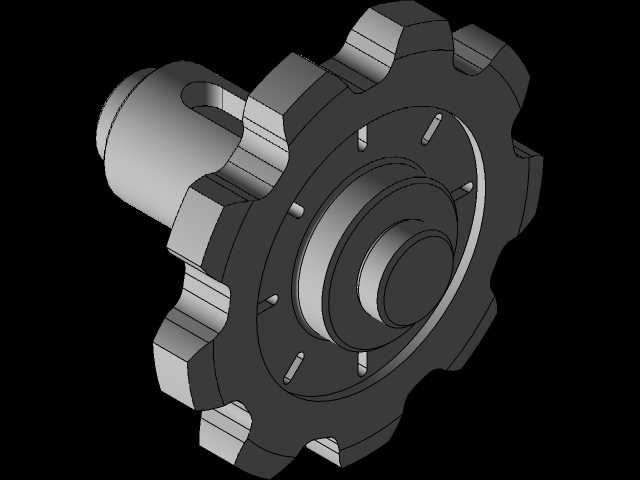

这款带一体式轴伸的实心链轮，主要适配各类链传动工况，常见于轻工输送线、小型农机传动单元、自动化设备的间歇传动工位，区别于分体式链轮的装配结构，一体式轴伸设计省去了链轮与轴的键连接装配环节，能有效降低装配累计误差，在中低速、中等载荷的传动场景下，可避免键连接松动带来的传动跳齿问题。从结构设计逻辑来看，轮齿部分采用等节距齿形加工，齿侧预留了标准的链条啮合间隙，齿根做了圆弧过渡处理，避免应力集中导致的轮齿断裂，轮体为实心辐板结构，相比辐条式链轮抗冲击性能更强，能承受瞬时载荷波动，适合启停频繁的传动工位。轴伸部分设计有横向销孔，用于安装圆柱销实现与传动轮毂或者带轮的周向固定，轴肩位置做了退刀槽处理，方便轴段加工时的刀具退刀，同时也能保证装配时相邻零件的端面贴合精度。安装边界方面，轴伸直径与轮体内孔为同轴一体式结构，装配时无需额外找正链轮与轴的同轴度，只要将轴伸端穿入对应安装座的轴承孔，通过销孔穿入固定销即可完成安装，轮齿的外圆尺寸、齿厚均匹配标准单排滚子链条参数，替换原有故障链轮时无需调整传动中心距，可直接替换安装。轮体端面均匀分布的多个小凹孔，是加工时的工艺定位孔，用于滚齿工序的工装装夹，同时也能在不降低轮体结构强度的前提下小幅减轻零件自重，减少传动时的转动惯量，降低驱动端的启动负载。实际应用中，这类实心一体式链轮多用于传动空间紧凑、无法布置分体式链轮与长轴的工位，比如小型包装设备的进瓶输送传动、台式输送设备的主动轮单元，因为没有分体装配的配合间隙，传动过程中的回差更小，在需要精准定距输送的工位上，能有效降低输送位置误差，保证工位间的工件传递精度。齿面的加工粗糙度控制在合理区间，既保证链条啮合时的顺畅度，又不会因为过度加工提升制造成本，轮体的所有棱角位置都做了倒角处理，避免装配时划伤操作人员，也能去除加工毛刺，防止毛刺脱落进入链条啮合区域造成卡滞。
