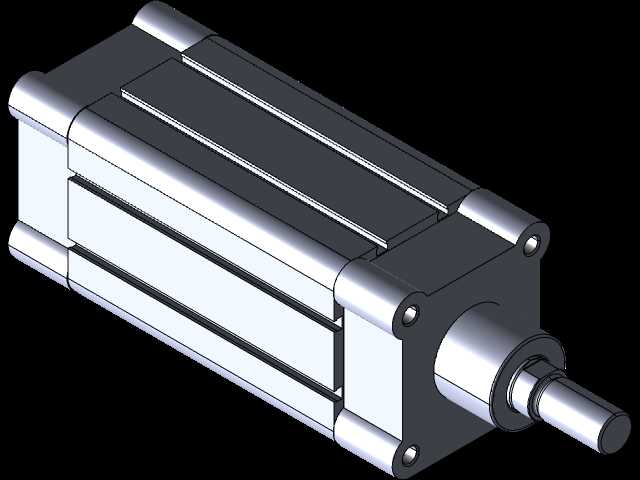

80缸径100行程气动活塞执行元件

这款气动执行元件在轻工包装、电子装配、小型工装夹具的气动回路里应用十分广泛，作为气动系统里把压缩空气压力能转化为直线往复机械能的核心部件，它的运行稳定性直接决定了整台气动设备的动作可靠性。从结构设计来看，该元件采用方形端盖配合拉杆锁紧的缸筒结构，缸体外部设置的纵向散热筋条，既可以提升缸体整体结构刚性，减少长行程动作下的缸筒形变，也能在高频往复动作时增大散热面积，避免连续运行导致的密封件过热老化。活塞杆采用阶梯轴结构设计，伸出端做了导向段加长处理，相比普通短导向气缸，它能承受更大的侧向偏载，在配套推料、压装、工位顶升这类存在小幅径向力的工况时，不会轻易出现活塞杆卡滞、密封件偏磨的问题。设计阶段充分考虑了安装适配性，缸体四个端角的安装孔位完全符合通用标准气缸的安装尺寸规范，不管是采用前法兰安装、后耳轴铰接还是脚座固定，都能和市面同规格标准气缸的安装位直接互换，不需要对现有设备的安装机架做额外改造，能大幅缩短设备维护、元件替换的工时。端盖位置的缓冲密封结构做了优化，在活塞运行到行程端点前，会通过封闭排气腔形成气垫缓冲，减少活塞撞击端盖产生的振动和噪音，在高速往复动作的工位上，这种缓冲设计能有效降低设备运行的冲击载荷，延长配套工装的使用寿命。缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，配合活塞上的耐磨导向环，能让活塞运行时的摩擦阻力保持在极低水平，即使在0.1MPa的低供气压力下也能平稳启动，不会出现低速爬行的问题。从安装边界来看，该元件缸体截面尺寸适配80缸径对应的标准安装空间，100mm的额定行程可以满足绝大多数短行程直线驱动的工位需求，活塞杆伸出端的外螺纹接口符合通用连接件尺寸，配套浮动接头、连接头都可以直接选用标准件，不需要单独定制连接件。在气动回路设计选型时，这款元件可以搭配二位五通电磁阀、节流阀、磁性开关组成完整的驱动单元，节流阀可以直接安装在缸体两端的气口上，不需要额外转接接头，磁性开关可以直接卡在缸筒外侧的安装槽内，方便检测活塞的行程位置，给控制系统提供到位信号。
