FRC赛事立体标识徽标结构设计

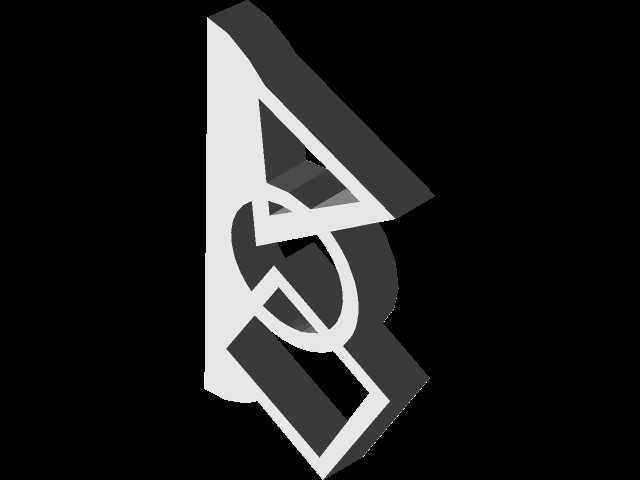

这款立体徽标主要面向青少年机器人竞赛场景使用，可作为参赛队伍的身份标识部件，适配赛事展示台、参赛机器人机身、队伍周边展示架等多种安装位置，在赛事现场能够快速传递队伍视觉识别信息，也可单独作为赛事纪念摆件放置在展示柜中，兼具标识功能与纪念属性。从结构设计来看，整体采用一体化立体成型思路，将FRC标志性的图形元素做了等厚拉伸处理，同时在图形转折位置做了圆角过渡，避免尖锐边角在搬运、安装过程中造成磕碰损伤，所有外轮廓棱边均做了0.3mm的倒角处理，既提升了手持触感，也能减少3D打印过程中的层纹突兀感。安装边界方面，徽标背部预留了平整的安装基准面，可通过双面胶粘贴、M3螺丝沉孔固定两种方式完成安装，整体厚度控制在12mm，不会突出安装基面过多，适配机器人机身外壳、亚克力展示牌等多种安装基材，不会对周边其他零部件的装配造成干涉。设计过程中针对图形内部的镂空位置做了壁厚强化处理，所有镂空区域的连接筋宽度均不小于2.5mm，避免在运输、频繁拆装过程中出现连接部位断裂的问题，同时针对3D打印的工艺特性做了自支撑优化，大部分倾斜面的角度均大于45度，打印过程中无需额外添加支撑结构，大幅降低后处理的工作量，打印完成后仅需去除底部少量 raft 残留即可直接使用。从实际使用场景出发，这款徽标除了赛事现场的标识作用外，也可作为队伍周边文创的基础结构，通过更换不同颜色的打印耗材，就能实现不同队伍的配色定制需求，无需修改模型结构即可快速适配不同队伍的视觉体系，徽标表面预留了足够的平面区域，可通过丝印、粘贴水贴的方式添加队伍编号、名称等个性化信息，不会因为立体结构的起伏影响文字信息的识别度。在结构强度校核阶段，针对徽标最薄弱的中部连接位置做了受力模拟，在日常手持、安装拧紧螺丝的受力工况下，最大应力远低于常规PLA、PETG打印耗材的屈服强度，正常使用过程中不会出现结构失效问题，同时整体重量控制在50g以内，安装在机器人机身上不会额外增加过多负载，不会影响机器人的运动性能与配重平衡。
