踏板摩托75cc排量气缸活塞结构设计

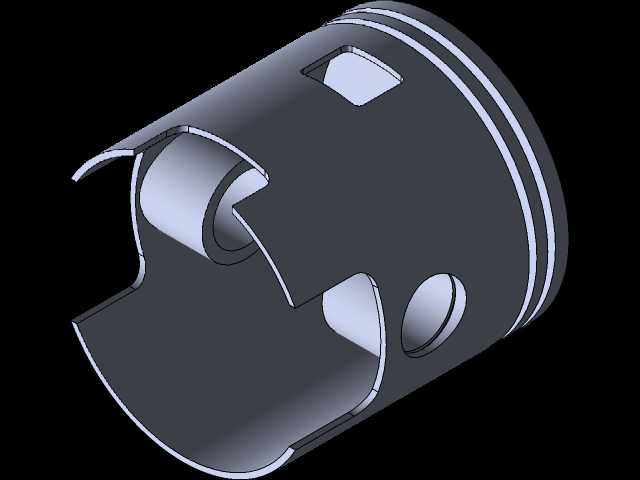

这款活塞适配小排量踏板摩托车的改装升级气缸，主要对应经典复古踏板车型的动力改装场景，在民用代步摩托的动力升级、售后维修替换领域应用广泛，是二冲程小排量发动机的核心往复运动部件。设计阶段首先匹配75cc排量气缸的燃烧室压缩比参数，活塞顶面的轮廓做了对应适配，保证压缩行程内的混合气压缩状态符合点火正时要求，避免出现爆震、压缩比不足导致的动力流失问题。活塞裙部的型线采用了变椭圆设计，常温状态下裙部与气缸壁的配合间隙控制在合理区间，发动机达到工作温度后，裙部受热膨胀的形变刚好填满配合间隙，既不会出现冷启动敲缸的异响，也能避免热态下活塞卡滞在气缸内引发拉缸故障。活塞上的环槽位置对应两道气环与一道油环的安装尺寸，环槽的侧面粗糙度、槽宽公差都做了严格控制，保证活塞环安装后可以自由涨缩，既能够密封燃烧室的高压燃气，又可以刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。活塞销孔的位置经过重心配平计算，活塞往复运动时的惯性力与曲柄连杆机构的配重块相互抵消，降低发动机高转速运转时的整体震动。裙部开设的缺口是为了避让曲轴旋转时的连杆运动轨迹，避免活塞下行到下止点时与连杆发生运动干涉，侧面开设的定位孔用于活塞销的卡簧安装，限制活塞销的轴向窜动，防止销子脱出刮伤气缸内壁。活塞顶部的避让凹坑对应气门的最大升程位置，即使在正时皮带跳齿的极端工况下，也能避免活塞撞击气门造成配气机构零件报废。整个活塞的安装边界完全匹配原厂气缸的内径尺寸，替换安装时不需要额外扩缸或者修改气缸壁，直接配合对应的活塞环、活塞销就可以完成装配，适配改装场景下的快速升级需求，零件的重量控制也兼顾了高转速下的往复惯性要求，不会因为零件过重导致曲轴负荷过大，影响发动机的最高转速输出。
