智能车竞赛CCD摄像头安装固定支架结构

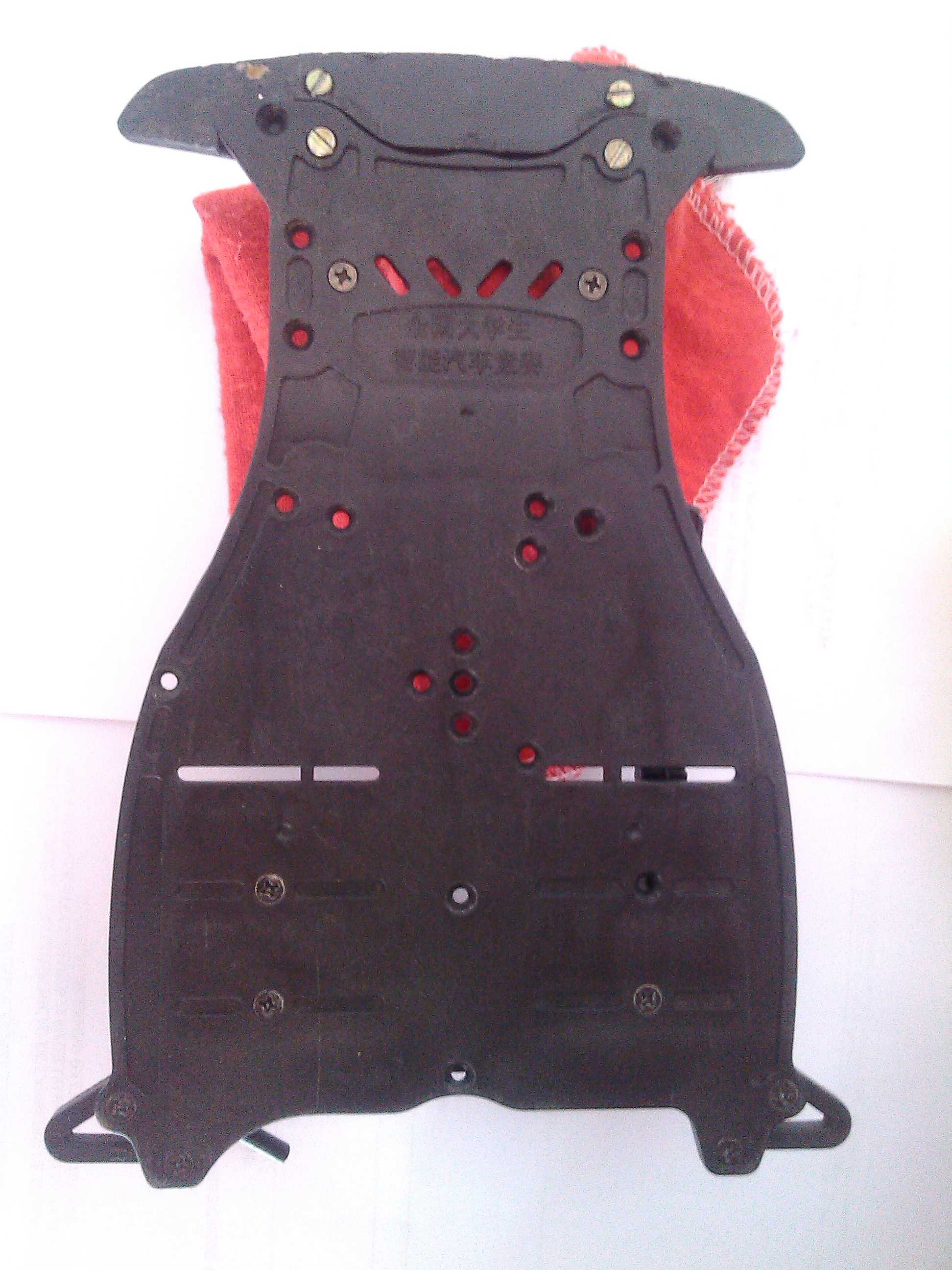

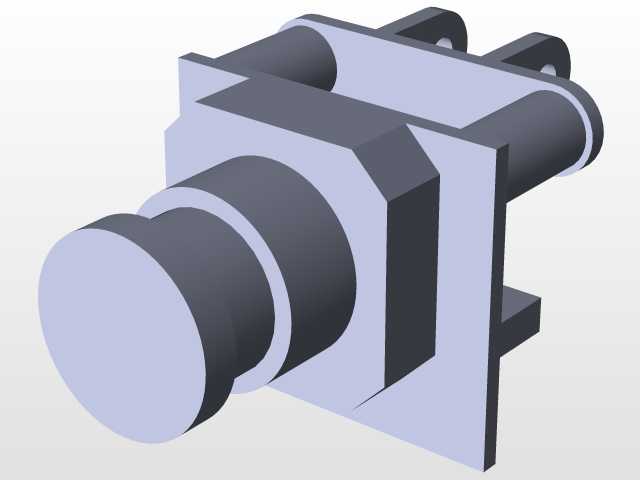

这套CCD摄像头支撑结构主要面向智能汽车竞赛场景的视觉感知单元搭载需求，适配小型轮式智能移动平台的前置视觉采集安装要求，核心作用是为CCD视觉模块提供稳定的安装基准，同时预留足够的位置调整空间，满足不同赛道识别场景下的摄像头高度、俯仰角度调节需求。从结构设计逻辑来看，整体采用分层式支撑布局，后侧的异形立板作为主承载支撑件，通过底部的安装孔位与智能车底盘的上层安装板固定，立板的曲面轮廓做了轻量化切边处理，在保证结构刚性的前提下尽可能降低整体重量，避免增加车头过多负载影响整车重心分布。立板前侧设置了两层安装位，上层的矩形安装板用于搭载核心控制模块的扩展板卡，通过侧边的折弯支架与立板连接，板件上预留的阵列孔位可兼容不同尺寸的控制板安装，无需额外打孔适配。下层的框架式延伸臂是摄像头的核心安装位，两根平行的细长支撑臂从主支架底部向前延伸，末端设置摄像头安装座，安装座采用铰接式结构，可通过侧边的紧定螺钉调整俯仰角度，支撑臂的长度经过匹配计算，让摄像头的视场范围刚好覆盖车头前方30cm至200cm的赛道区域，避免出现视野过近丢失远端赛道信息、或是视野过远导致近处赛道特征识别精度不足的问题。安装边界方面，整套支架的底部安装孔位间距匹配常规智能车底盘的上层板安装孔距，可直接通过铜柱与M3螺丝固定，无需对底盘做额外打孔改造；支架整体高度控制在150mm以内，避免高度过高导致整车重心上移，影响过弯时的行驶稳定性；延伸臂的探出长度控制在120mm，不会超出车头前端的碰撞防护边界，避免车辆碰撞赛道挡板时直接损伤摄像头模块。结构细节上，所有板件的连接位置都做了翻边加强处理，细长支撑臂的截面采用L型折弯结构，提升抗扭刚性，避免车辆行驶过程中的振动导致摄像头画面出现抖动，影响赛道识别的图像处理精度；铰接位置的紧定螺钉采用手拧规格，调试时无需额外工具即可快速调整摄像头角度，适配不同光照、不同赛道类型下的视觉参数调试需求。整套结构没有冗余设计，所有安装位的孔位都做了通用化处理，除了适配指定型号的CCD摄像头外，也可兼容同尺寸的其他视觉传感器安装，适配不同参赛队伍的硬件选型需求。
