适配URDF仿真导出的三轮移动机器人结构

这款三轮移动结构的设计初衷，是为了打通三维建模环境到物理仿真平台的URDF导出链路，解决很多结构工程师在做移动机器人仿真时经常遇到的关节错位、配合关系无法正确映射为仿真关节的痛点。日常做移动机器人研发的过程中，不少工程师习惯从草图绘制布局开始，先确定各个轮组、主体机架的相对位置关系，再基于布局框架生成独立零件，这种自顶向下的设计逻辑本身符合机械设计的常规流程，但在导出URDF文件导入Gazebo这类仿真环境时，经常出现关节位置偏移、转动副约束失效的问题，本质是常规配合约束在格式转换时无法被仿真环境正确识别，导致虚拟调试阶段的运动逻辑和实际设计预期出现偏差。

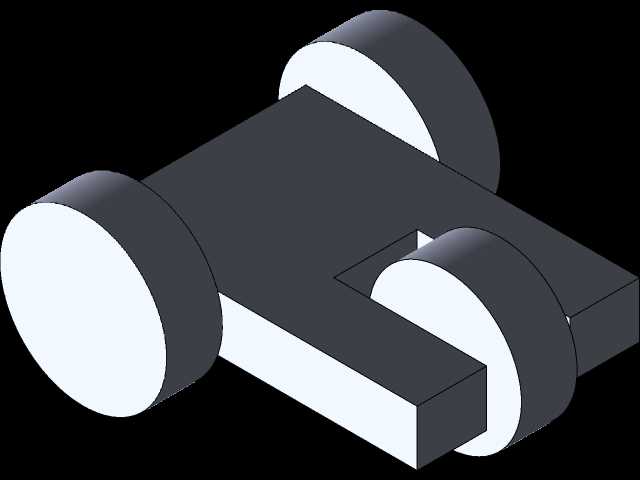

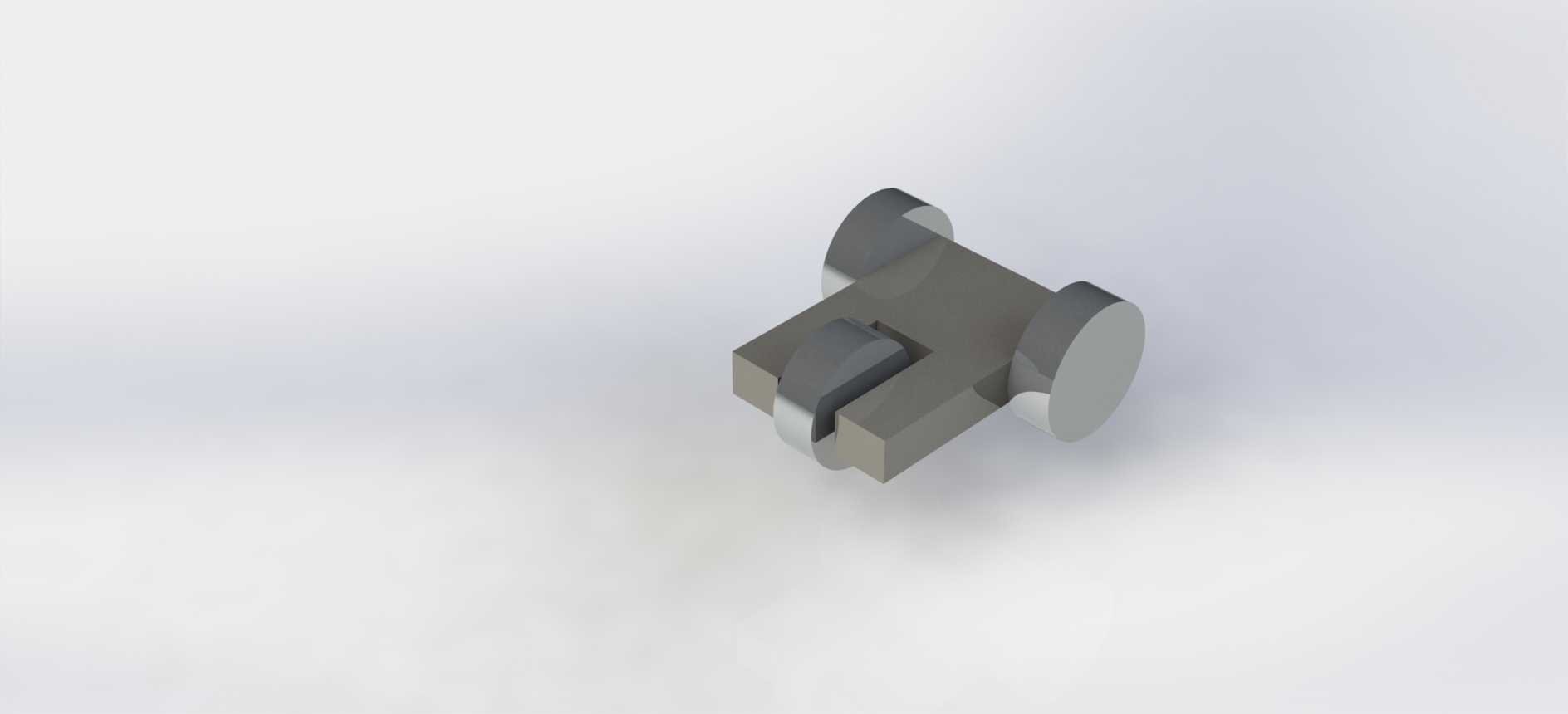

这款结构在设计时特意保留了布局驱动的设计逻辑，没有在装配环境中添加过多的实体配合约束，而是通过前期布局草图直接锁定每个零件的空间安装位置，主体机架采用一体化的块状承载结构，两个驱动轮对称布置在机架两侧，同轴心设置保证转动轴线的共线度，第三轮作为辅助支撑轮布置在机架前端，形成稳定的三点支撑布局，整体外轮廓尺寸控制在紧凑范围内，能够适配小型室内移动场景的仿真验证需求，安装边界预留了轮组转动的足够间隙，不会在运动过程中出现轮体和机架的干涉问题。

从实际应用场景来看，这类结构主要用于移动机器人的前期算法验证、运动学仿真环节，不需要加工实体样机就能在仿真环境中测试轮组的运动响应、差速控制逻辑，大幅降低前期研发的试错成本。结构本身没有冗余的装饰特征，所有几何特征都服务于安装定位和运动功能，轮体和机架的连接位置做了简化的轴位结构，既能够在三维建模环境中清晰表达装配关系，也能在导出URDF时被正确识别为转动关节，不需要后续在仿真环境中反复调整关节坐标。设计过程中特意规避了容易导致导出错误的复杂配合关系，所有零件的位置完全由顶层布局草图驱动，修改轮距、轴距参数时只需要调整布局草图的尺寸，所有关联零件会自动更新位置，不需要逐个调整配合约束，不管是做结构迭代还是仿真参数调整都能提升不少效率。轮体采用简化的圆柱结构，没有做复杂的胎面纹理，在保证仿真运动精度的前提下降低了模型的几何复杂度，能够提升仿真运行的流畅度，适合做长时间的导航算法、运动控制算法的仿真验证。
