工业机械夹持式末端执行器结构设计

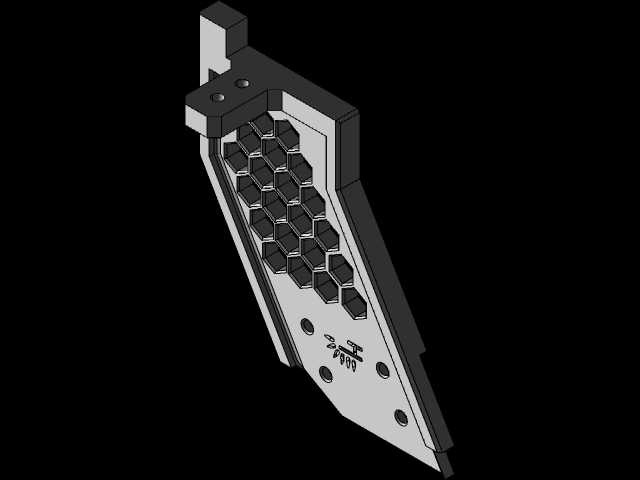

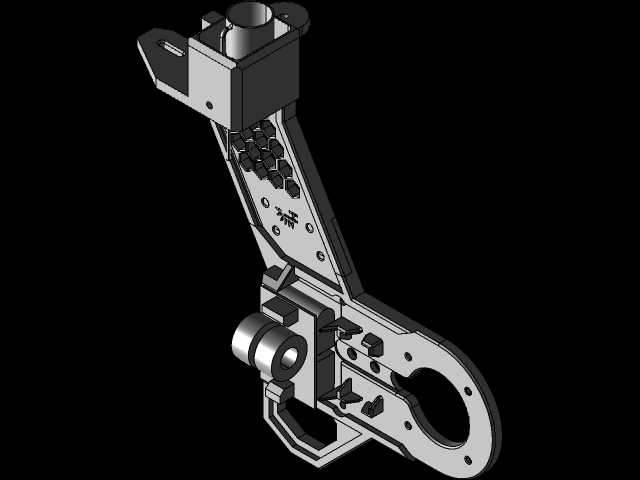

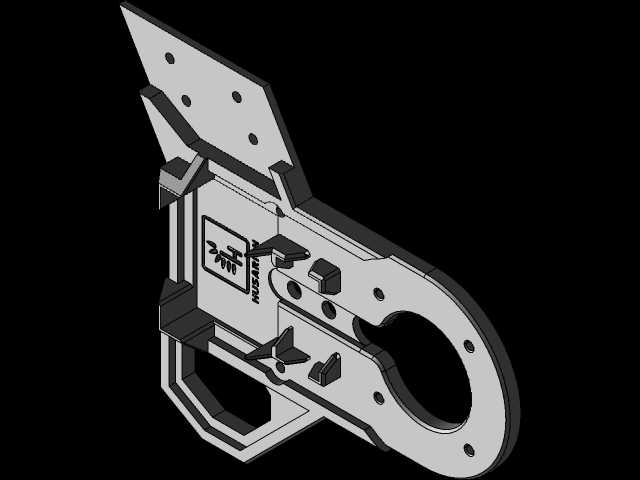

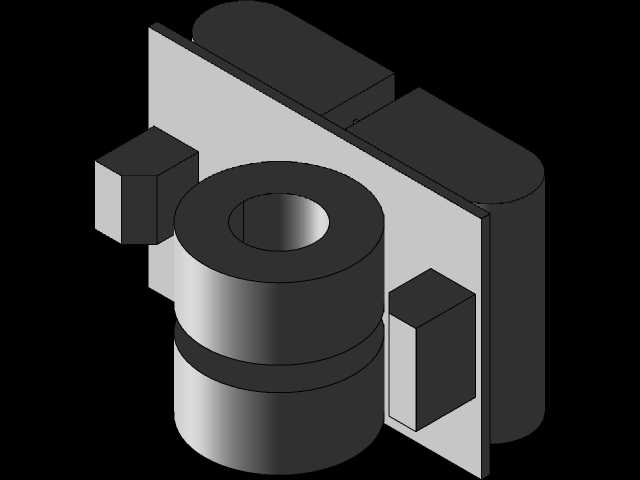

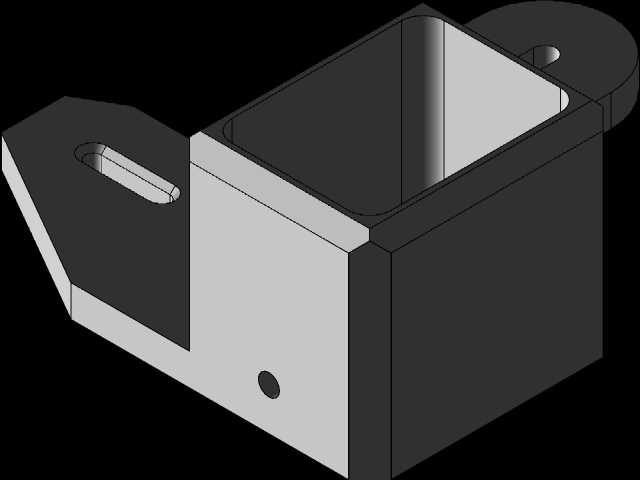

这款夹持类执行部件多用于自动化产线的工件转运、工位上下料环节，可适配多类规则外形工件的抓取作业，在3C电子装配、小型五金件加工、精密零部件检测等场景中，常作为机械臂的末端作业单元完成工件的移位、翻转、定位配合动作。从结构布局来看，整体采用悬臂式单臂构型，主体承力臂采用一体化铣削成型的板式结构，臂身预留多组阵列式安装孔位，可根据实际作业负载调整配重块的安装位置，抵消高速启停过程中的偏载力矩，避免末端夹持端出现抖动偏移。夹持端采用对称式双指开合结构，指面设计有阶梯式卡槽与防滑凸台，可兼容圆柱类、板类、带凸缘结构工件的抓取，无需频繁更换夹指即可适配一定尺寸区间内的工件，减少产线换型的调整时长。上部的连接端采用标准法兰式接口，可直接匹配主流工业机械臂的末端安装位，接口处设计有定位销孔与同轴止口，安装时可快速完成同轴度校准，避免连接偏差带来的运动精度误差。臂身内部预留了走线槽位，可将夹爪驱动的气路或线路内置排布，避免作业过程中线缆剐蹭周边设备，降低管线磨损带来的故障风险。从安装边界来看，整体结构的横向最大外伸尺寸控制在适配常规小负载机械臂的作业半径范围内，夹持端的开合行程覆盖常见小型精密工件的尺寸区间，承力臂的厚度经过受力校核，在额定夹持负载下不会出现结构性形变，保证重复抓取的定位精度。设计过程中针对夹爪的开合行程做了限位结构设计，开合极限位置均设置有硬限位块，避免驱动件过行程造成结构损坏，同时各转动铰接位置均预留了润滑注油孔，方便日常维护时加注润滑脂，降低铰接位的磨损速率，延长部件的整体使用寿命。夹爪的驱动安装位采用模块化设计，可根据实际工况选配气动驱动或伺服电动驱动模块，无需改动主体结构即可完成驱动方式的切换，适配不同产线的动力源配置条件。
