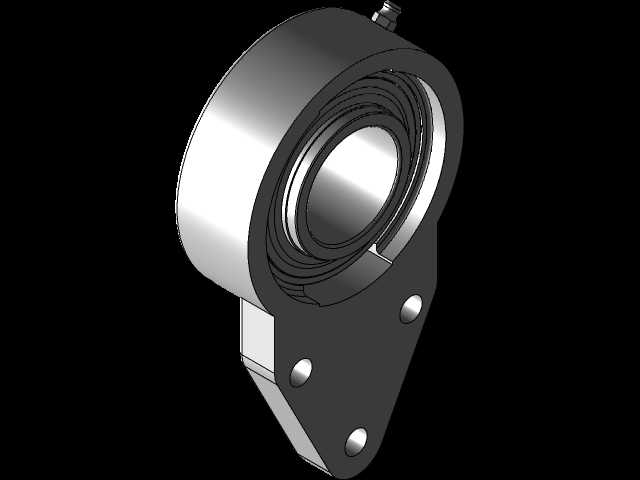

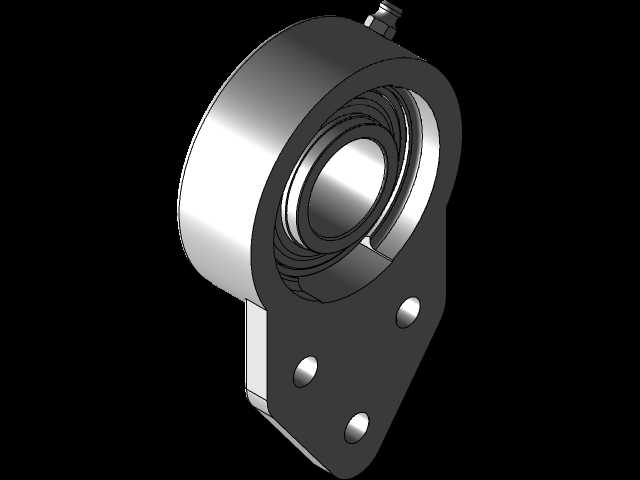

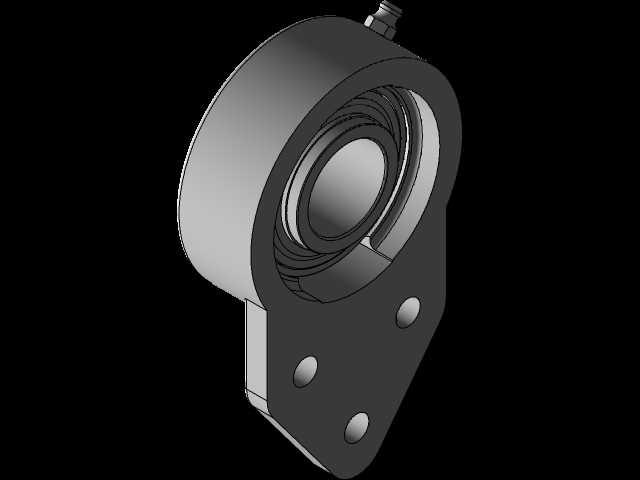

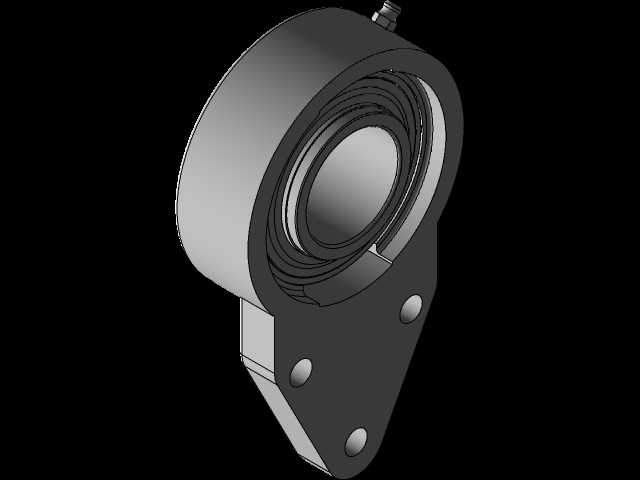

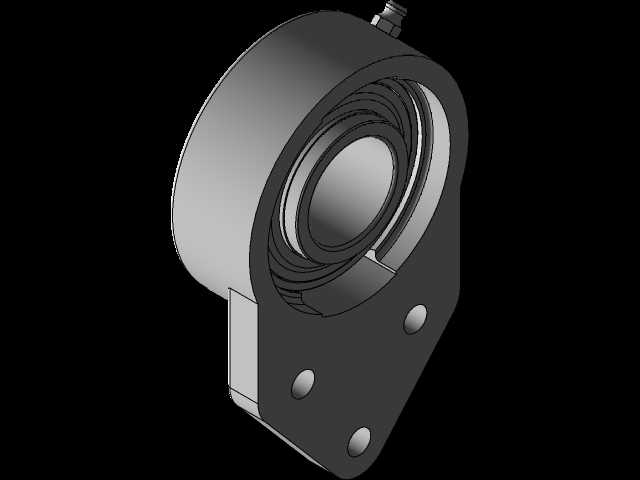

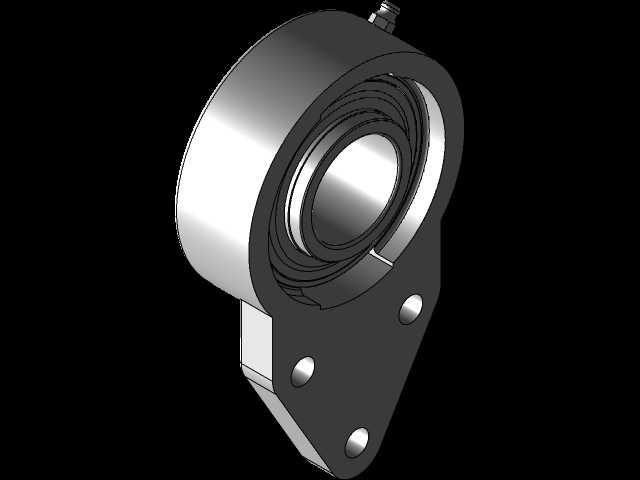

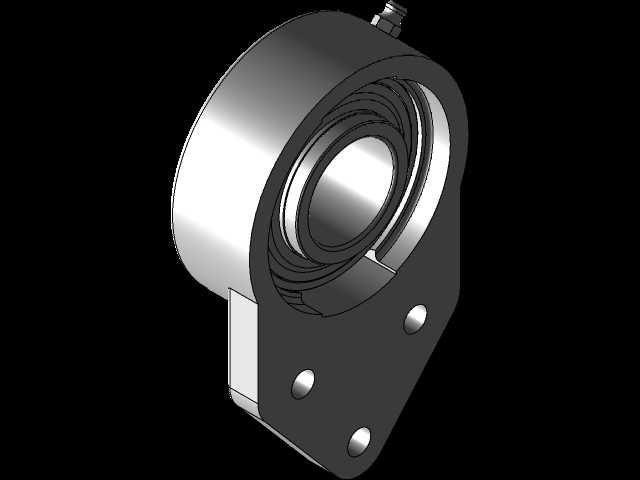

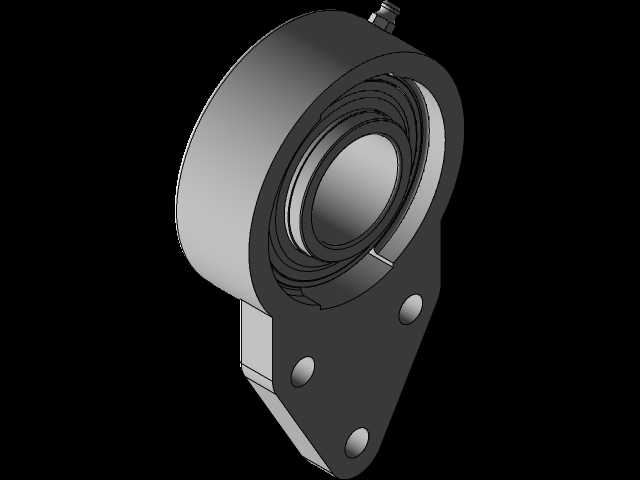

SKF悬挂式带座轴承单元三维结构

这款带座轴承单元在各类工业传动场景中应用广泛，从轻工输送线的辊筒支撑，到中小型风机、泵类设备的转轴定位，再到农机设备的转动部位承载，都能见到这类结构的身影。它的核心作用是为旋转轴提供稳定的径向支撑，同时可承受一定程度的轴向载荷，避免转轴运转过程中出现径向窜动，保障传动系统的运转同轴度。

从结构设计来看，该轴承单元采用集成式轴承座与滚动轴承的组合设计，轴承座为悬挂式三孔安装结构，安装面做了贴合平面处理，三个安装孔呈三角分布，相比两孔安装结构抗倾覆力矩能力更强，能在设备产生小幅振动的工况下保持安装稳定性。轴承部分采用密封式深沟球结构，内置润滑脂储腔，外侧带接触式密封盖，可阻挡外界粉尘、切削液、水汽进入轴承滚道，减少日常维护频次，适配多粉尘、有少量喷淋的工业车间环境。

设计过程中首先要匹配常用的轴径公差，轴承内孔与轴的配合选用过渡配合，既保证轴与内圈无相对滑动，又便于现场拆装更换；轴承座的安装孔位做了沉头处理，安装螺栓可完全沉入座体内部，避免螺栓头突出干涉周边部件。座体的外形轮廓做了圆弧过渡处理，没有尖锐棱角，一方面减少铸造过程的应力集中，提升座体的结构强度，另一方面也避免安装维护过程中剐蹭操作人员。

安装边界方面，座体的安装平面到轴承中心的高度尺寸经过精准校核，可直接适配同规格的安装基座，不需要额外调整垫片补偿高度差；轴承外圈与座体的配合采用过盈配合，压装后不会出现外圈跟转的问题；三个安装孔的孔距公差控制在±0.1mm范围内，能直接匹配常规的安装板预制孔位，现场安装时不需要二次扩孔调整。轴承的外圈与座体之间设置了定位台阶，可限制轴承的轴向窜动，同时轴承内圈两侧高出座体端面，方便安装轴用挡圈或者锁紧套，实现轴与内圈的轴向固定。

在实际选型应用中，这类轴承单元不需要额外设计轴承座的加工工装，可直接采购成品安装使用，能大幅缩短设备的设计与装配周期，尤其适合非标自动化设备、小型输送设备的快速搭建场景。座体采用铸铁材质铸造后经时效处理，内应力释放充分，长期承载不会出现形变，保障轴承的运转精度。
