9克微型舵机伺服执行器结构设计

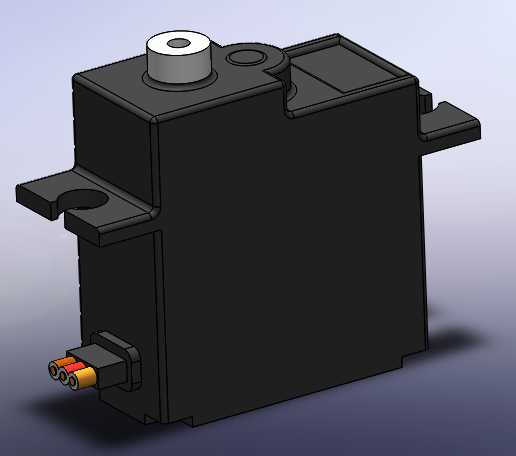

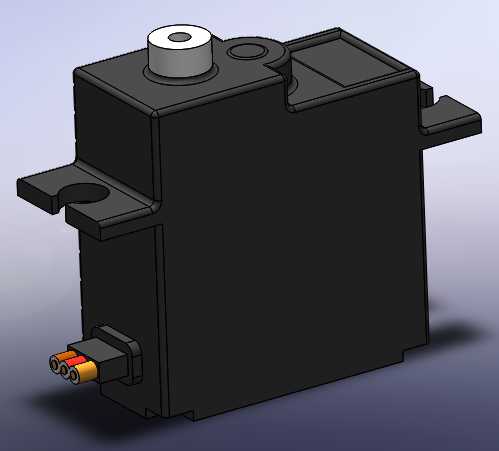

这款微型伺服执行器是小负载运动控制场景里的常用执行部件，在航模舵面控制、小型桌面机器人关节驱动、智能门锁锁舌传动、微型云台角度调节、3D打印机自动调平机构这类对安装空间、自重有严格限制的场景中应用极广。从结构设计来看，整体采用一体化黑色阻燃塑壳封装，壳体两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，可直接用M2规格螺丝完成固定，安装时不需要额外预留螺母避让空间，固定耳的厚度经过校核，在常规拧紧力矩下不会出现塑壳开裂的问题。输出轴位于壳体顶部中心位置，轴端采用带定位平面的金属嵌件设计，既可以和舵盘、摇臂类负载件紧密配合传递扭矩，也能避免长期往复转动出现的轴孔打滑问题，输出轴的轴向窜动量控制在0.1mm以内，保证角度控制的重复定位精度。壳体尾部预留了三线制接线出口，分别对应电源正、电源地与信号输入，接线端做了防拉扯的卡扣结构，避免装配或使用过程中线缆被拽出导致内部电路损坏。设计过程中充分考虑了微型部件的装配公差，壳体上下盖采用卡扣加超声波焊接的密封方式，既可以阻挡日常使用中的灰尘进入内部齿轮组，也不需要额外打螺丝固定，进一步压缩了整体外形尺寸。整体安装边界控制得十分紧凑，主体为方正结构，除两侧固定耳与尾部接线端外无多余外凸结构，在排布设备内部结构时，只需要预留对应长方体空间即可完成布置，不会和周边其他零部件产生干涉。内部集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路板，可根据输入的PWM信号输出对应角度的转动，额定负载下的转动角度范围覆盖0到180度，能够满足绝大多数小角度往复摆动的控制需求。在做结构选型时，这类微型伺服的自重仅9克，不会给搭载的轻量化设备带来过多负载负担，同时输出扭矩足以驱动小尺寸舵面、轻载关节类负载，相比同尺寸的其他执行部件，它的控制逻辑简单，不需要额外搭配复杂的驱动电路，只需要一路PWM信号即可完成角度控制，大幅降低了小型设备的电控开发难度。壳体表面的分型线经过打磨处理，没有多余的飞边毛刺，各个接口的位置公差控制严格，和配套的舵盘、安装支架可以实现无修配装配，适合批量装配的小型消费电子、模型类产品使用。
