光电传感元件安装基座结构设计

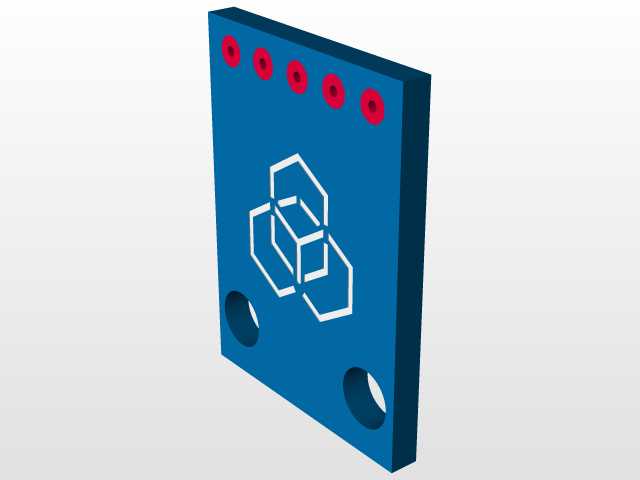

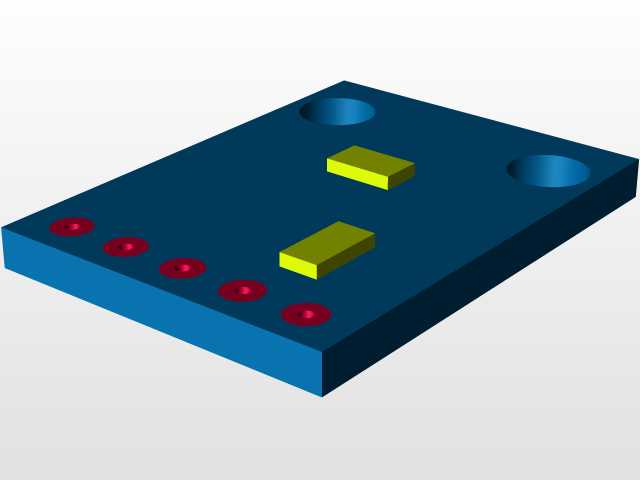

这款光传感器的结构设计，核心围绕工业现场光电检测场景的实际安装需求展开，在做结构排布时优先考虑了产线集成时的安装兼容性，没有采用行业内常见的一体化封装外壳，而是直接将感光、发射元件布置在硬质绝缘基板上，基板主体采用深蓝色工程塑料材质，兼顾绝缘性能与结构强度，能适配多数工业设备内部的电磁环境，避免周边线路的信号干扰。基板上预留了两个对称的沉头安装孔，孔位间距按照通用工业安装支架的标准孔距设计，安装时可以直接通过M3规格的沉头螺丝固定在设备机架、检测工位旁的安装板上，不需要额外定制转接支架，能大幅缩短现场集成的装配周期。基板侧边排布的五个红色标识点位，是信号接线的焊盘位置，每个焊盘都做了沉锡处理，焊接引线时不容易出现虚焊、脱焊问题，焊盘间距留足了2.54mm的标准间距，既可以直接焊接单股硬线做固定式接线，也能插接对应规格的接插件，方便后期设备维护时的元件更换。基板上的两个黄绿色块状元件，分别是光发射端与光接收端，两个元件的安装高度保持一致，水平间距经过反复校核，能保证发射端的光束完整覆盖接收端的感应区域，不会因为安装偏差出现检测盲区，元件与基板之间做了定位凸台限位，组装时不需要额外做位置校准，直接卡入凸台后点胶固定即可，能有效降低组装环节的人工调校成本。在做外形尺寸规划时，整体基板厚度控制在5mm，整体长宽尺寸控制在小型化区间，既可以安装在自动化产线的物料到位检测工位，用来检测输送线上的工件是否到达指定位置，也能嵌入到小型智能设备的内部，做位置反馈、物体存在检测使用，甚至可以集成到门禁、计数装置中，实现人员通行、物料计数的功能。设计时特意将元件的感应面高出基板表面1.2mm，避免基板边缘遮挡感应光路，同时基板的边角做了R1的圆角处理，安装时不会划伤操作人员的手部，也不会刮破周边的设备线束。安装孔的沉头深度做了精准控制，螺丝锁紧后螺丝顶面不会高出基板表面，避免突出的螺丝头干涉周边的其他元件布局，整个结构没有复杂的曲面特征，不管是开模量产还是手工打样都能快速实现，结构容错率高，即使是加工精度稍差的场景，也能顺利完成装配，不会出现孔位错位、元件装不进去的问题。
