车载式激光测距雷达结构设计

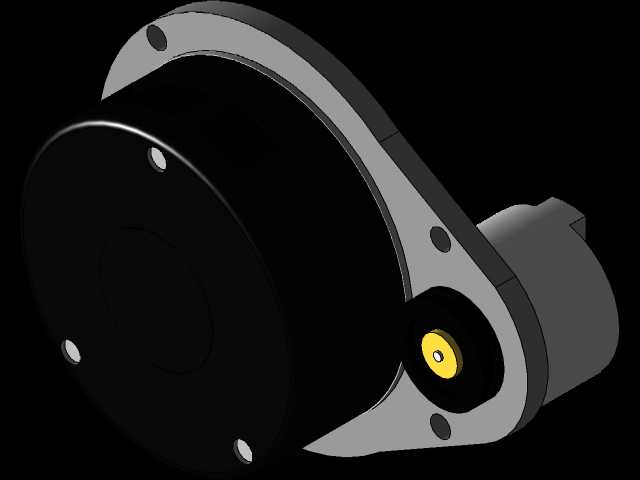

　　这款激光雷达的结构设计充分考虑了车载前装与工业巡检场景的安装适配需求，主体采用法兰盘式安装基座，基座圆周均匀分布6个沉头安装孔，可直接通过M4螺栓固定在设备安装面，安装面平面度公差控制在0.05mm以内，避免安装应力导致的光轴偏移。从结构布局来看，发射接收光学组件被完全封装在圆柱形防护壳体内，壳体与安装法兰采用一体化压铸成型工艺，接缝处预留密封胶槽，可满足IP65级防护要求，适配户外雨雪、扬尘工况下的长期使用需求。侧置的出线端采用航空插头连接方式，插头与壳体连接处做了锥面密封设计，既可以快速插拔完成线束连接，也能避免水汽从接线位置侵入内部电路。

　　从功能实现的结构支撑来看，内部光学腔体做了独立的隔光设计，发射通道与接收通道之间设置遮光挡片，避免内部杂散光干扰测距精度，旋转扫描部分采用交叉滚子轴承支撑，径向跳动量控制在0.02mm以内，保证360度扫描过程中光轴的一致性。设计过程中特意将信号处理电路板布置在安装法兰侧的腔体内，与光学扫描腔体通过隔热垫分隔，避免电路板工作发热传导至光学组件，造成透镜热变形影响测距精度。

　　在实际应用场景中，这款雷达既可以适配AGV小车的导航避障需求，安装在小车顶部时，整体突出安装面的高度仅为72mm，不会额外增加过多设备整体高度，可顺利通过限高通道；也可以固定在工业巡检机器人的前端，作为障碍物检测与轮廓扫描的核心传感部件，其侧面的三角加强筋结构可承受10g的冲击加速度，满足移动设备运行过程中的振动工况要求。出线方向预留了15度的调整余量，可根据实际布线需求调整插头朝向，避免线束过度弯折导致的芯线断裂。

　　从安装边界来看，雷达整体最大回转直径为108mm，安装时周边需要预留至少15mm的散热间隙，避免周边设备遮挡扫描视场，同时保证壳体表面的自然散热。前端透镜窗口采用高透钢化玻璃，表面镀增透膜，透光率可达99%以上，玻璃与壳体之间采用硅橡胶密封圈压合，可承受一定程度的外力冲击，避免日常使用中飞溅的碎石击破透镜。整体结构没有外露的活动部件，所有转动结构均封装在壳体内部，日常使用无需额外加注润滑脂，维护成本极低，可满足长时间连续运行的工况要求。
