亚拓700n直升机铝制侧架结构设计

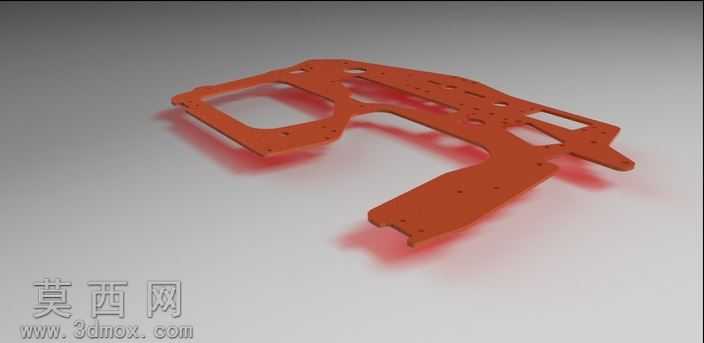

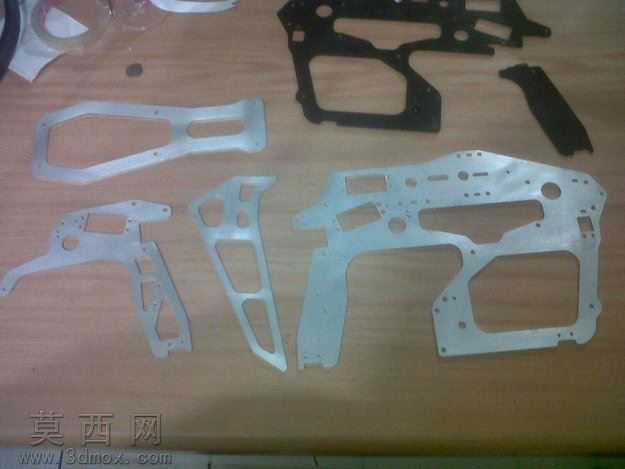

本作品为亚拓700n航模直升机的侧架结构三维模型，建模阶段围绕航模机架的轻量化与高强度需求展开设计，首先依据航模机身的装配尺寸要求，绘制侧架的整体外轮廓草图，精准定位机身各部件的安装孔位、避让槽位，确保后续装配时舵机、电池、传动机构等组件能够精准对位，无干涉问题。模型采用一体化钣金式结构设计，在非受力区域开设多处异形减重孔，在保证结构刚性的前提下最大限度降低机架自重，契合航模产品对重量控制的严苛要求。建模过程中对侧架的弯折边缘、安装凸台做了精细化处理，所有安装孔的孔径、孔位公差均按照实际铝件加工标准设定，孔边预留足够的安装余量，避免装配时出现孔位错位、螺丝锁附滑牙的问题。材质设定选用航空级铝合金材质，渲染时还原铝件经激光切割后的哑光金属质感，边缘处模拟激光切出的细腻刀路效果，还原真实加工后的铝集表面状态。结构设计上充分考虑侧架作为机身主承力构件的受力特性，在舵机安装位、主轴固定位等受力集中区域做了局部加厚与加强筋结构设计，分散飞行过程中的振动与冲击载荷，避免机架出现形变断裂问题。整体模型完整还原了侧架的所有结构细节，从外轮廓的异形曲面到每一处细小的安装通孔、定位凹槽都做了精准复刻，可直接用于激光切割加工生产，也可作为航模改装、结构优化的设计参考，能够适配亚拓700n机型的整机装配需求，兼顾结构强度、轻量化与加工可行性。
