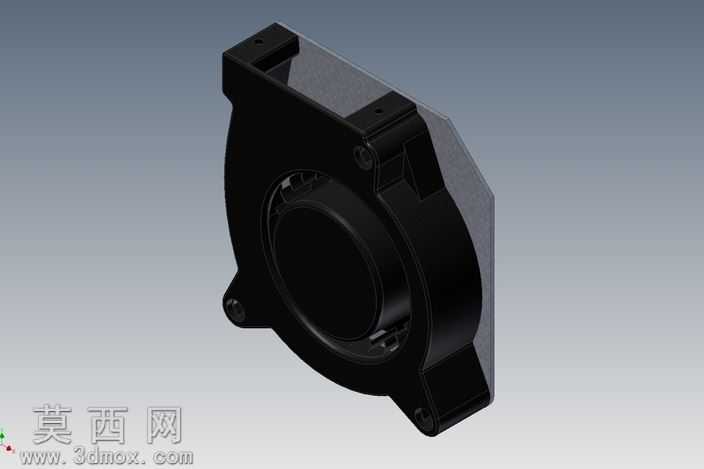

AB12137V2HSL型离心式鼓风机三维设计

本作品为AB12137V2HSL型号离心风机的三维参数化设计成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款离心鼓风机的全部结构细节。建模阶段以实体特征建模为核心逻辑，首先构建风机的蜗壳主体结构，精准绘制蜗壳的渐开线型线轮廓，通过拉伸、切除、圆角等基础特征完成蜗壳腔体的成型，同时还原蜗壳侧壁的安装固定孔位、定位凸台等细节结构，保证安装接口的尺寸精度与实物完全一致。随后完成叶轮组件的建模，叶轮采用多叶片前倾式离心结构，每一片叶片的曲面弧度、安装角度都经过精准校准，叶片与叶轮轮毂、轮盖的连接部位做了平滑过渡处理，还原实际产品的工艺特征，同时完成中心轴孔、定位卡槽等传动连接结构的建模，保证叶轮与驱动部分的装配匹配度。之后构建风机的侧盖与出风导流结构，侧盖的进风格栅采用阵列特征完成，每一处格栅的通风间隙、加强筋结构都完整还原，出风端的导流面做了曲面顺滑处理，符合离心风机的气流导向设计逻辑。材质渲染阶段，针对风机不同部件的实际材质做了区分设置：蜗壳与外壳部分采用哑光黑色硬质工程塑料材质，调整材质的粗糙度、反光度参数还原塑料壳体的磨砂质感；叶轮部分采用同系黑色硬质塑料材质，适当调整反光强度区分与外壳的视觉差异；侧盖的金属安装嵌件采用金属材质，添加轻微的磨损质感提升真实度；整体渲染采用柔和的工业产品布光，多角度展示风机的外观结构与装配关系，避免过强的反光遮挡结构细节。设计过程中充分考虑该款风机的实际应用场景，整体结构紧凑，安装脚位的布局符合小型离心风机的通用安装规范，进风与出风的接口尺寸匹配常规通风管路的适配要求，所有结构的壁厚、加强筋位置都参考实际注塑产品的工艺要求设计，避免出现不符合生产工艺的结构缺陷，模型的装配关系完整，可直接用于装配验证、结构干涉检查以及产品展示场景。
