掘进机配套VARIO卡箍气动夹紧组件

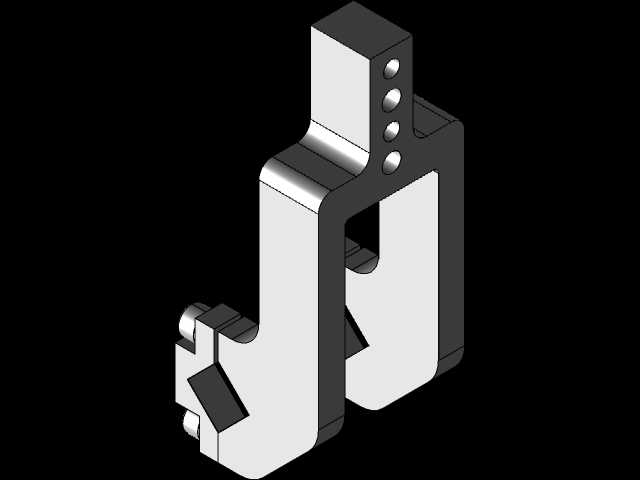

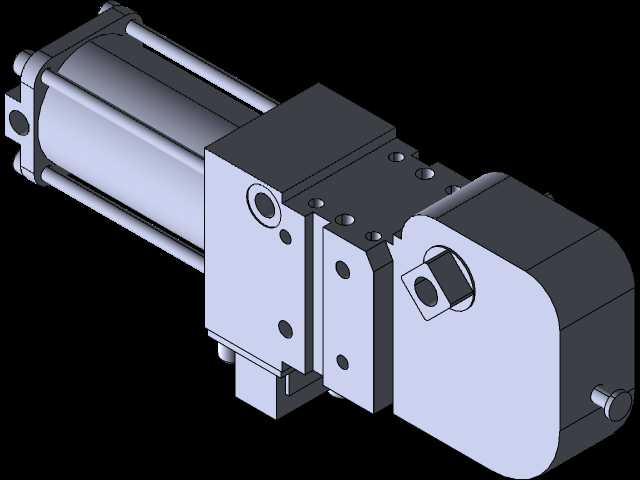

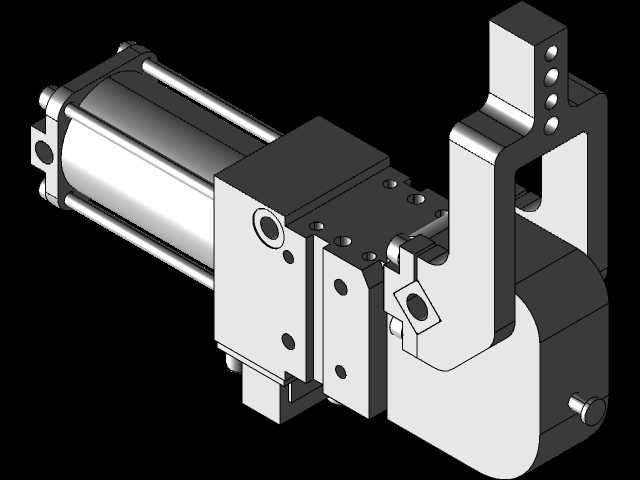

这款卡箍组件主要适配小型掘进机的液压管路、气动控制管路的快速装夹固定场景，在井下巷道掘进作业中，掘进机机身排布的多组液压油管、冷却水管、控制气管需要可靠固定，避免设备行进、截割臂摆动过程中管路出现晃动、磨损、松脱问题，这类卡箍相比传统螺栓紧固的管夹，能实现快速开合，在井下狭窄空间内完成管路检修、更换时无需完全拆卸紧固件，大幅缩短运维作业时长。从结构设计来看，组件集成了气动执行缸体与卡箍锁紧主体，左侧的缸体部分采用双导杆结构，保证夹紧动作输出时的同轴度，避免单侧受力导致的卡箍偏磨、锁紧力不均问题；中间的连接基座设置了多组定位销孔与安装螺孔，可直接适配掘进机机身预设的安装点位，不需要额外加工转接板，降低现场改装的工作量；右侧的卡箍锁紧端采用圆弧抱合面设计，贴合管路外壁的弧度，夹紧时接触面压强均匀，不会出现局部应力集中损伤管路外壁的情况。设计过程中优先考虑了井下作业的恶劣工况，所有外露结构件均做了等壁厚处理，避免应力薄弱点在长期振动工况下出现开裂，缸体与基座的连接面采用止口定位，保证装配后整体刚性，即使在截割作业带来的持续振动环境下，连接螺栓也不会出现松退。安装边界方面，组件整体沿轴向的安装长度适配掘进机机身侧方的管路排布空间，不会与相邻的液压阀组、电机接线盒产生干涉，卡箍的开合行程覆盖对应规格管路的装夹间隙，穿管时不需要强行掰动管路即可完成对位，基座上的安装孔位采用长圆孔与圆孔组合的形式，允许安装时存在小幅的位置偏差，降低现场安装的对位难度。实际使用中，气动驱动的夹紧方式可接入掘进机自带的气动控制系统，不需要额外配置动力源，锁紧力可通过气源压力调整，针对不同壁厚、不同材质的管路都能提供合适的抱紧力，既不会因为夹紧力过小导致管路窜动，也不会因为夹紧力过大导致薄壁管路出现变形、堵流问题。卡箍的抱合面预留了防滑纹理安装位，可根据管路材质选配橡胶防滑垫，进一步提升固定可靠性，在有淋水、煤尘的作业环境下，整体结构没有外露的细小活动零件，不会因为煤尘堆积导致卡涩，日常维护仅需要定期在导杆位置涂抹少量润滑脂即可，运维成本极低。
