十字滑块式奥氏姆联轴器传动结构

项目分类:3D模型 发布时间:2021-09-27 ID:290667
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构
  • 十字滑块式奥氏姆联轴器传动结构

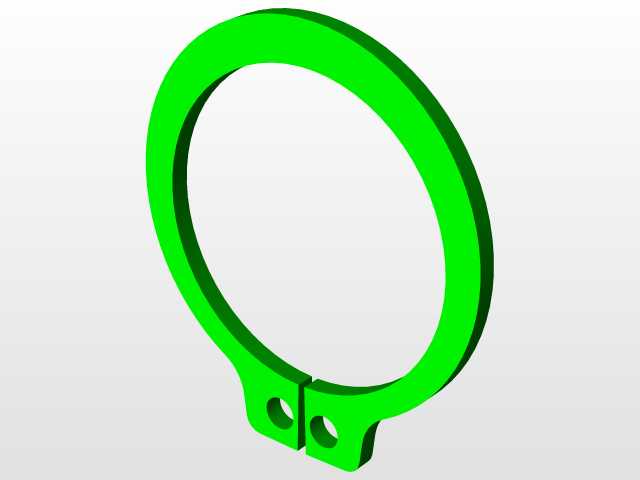

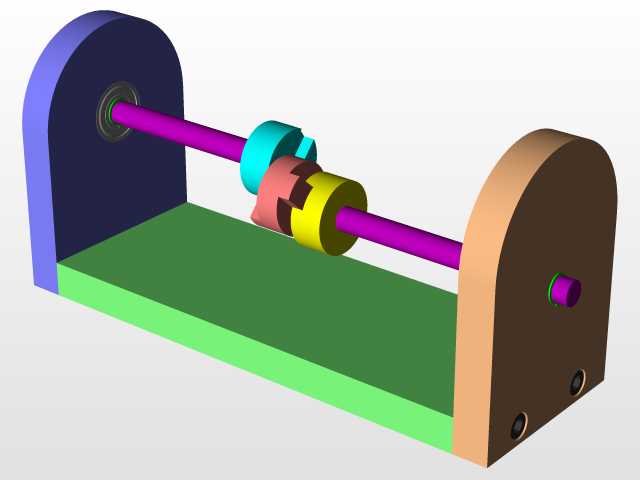

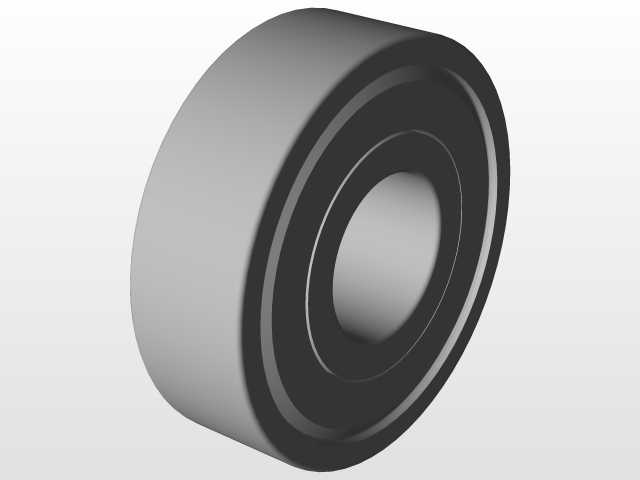

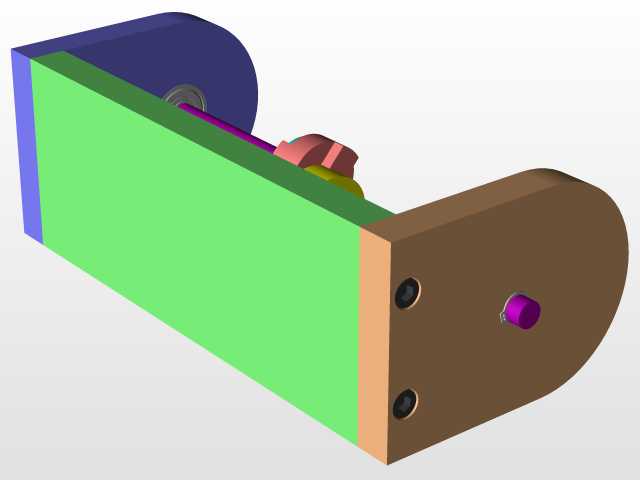

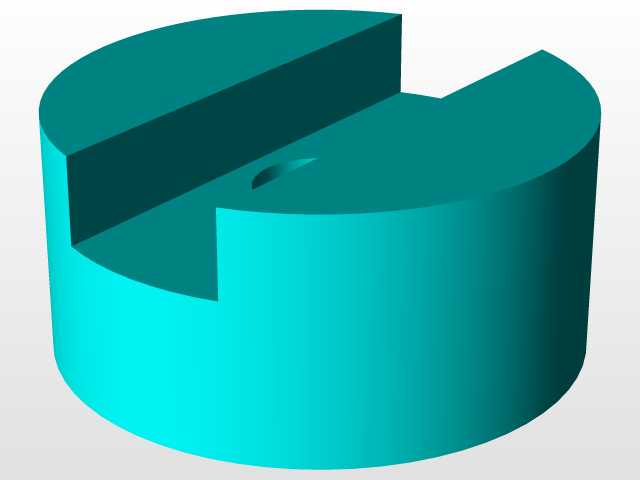

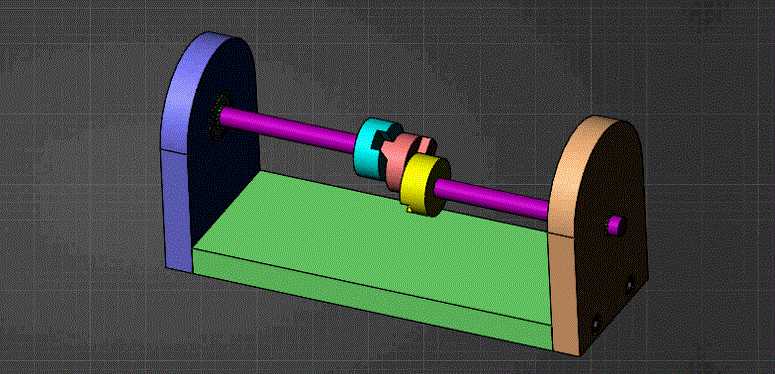

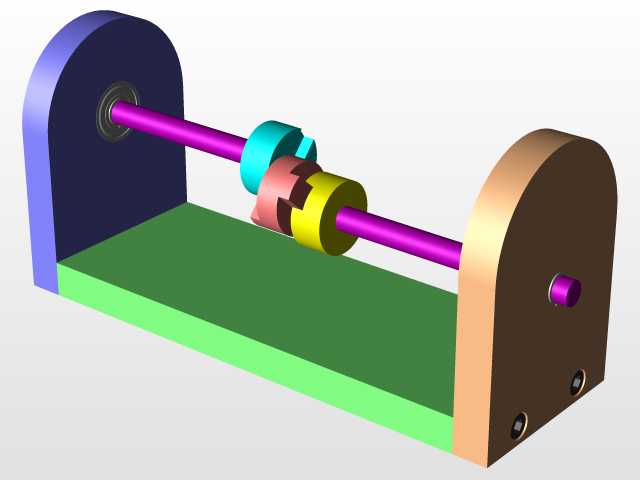

这套十字滑块结构的联轴器,主要用于两轴存在一定径向偏移、角向偏移的传动场景,在轻工输送设备、小型机床进给机构、包装线传动工位都有广泛应用,能在安装对中精度不足的工况下,平稳传递旋转扭矩,避免刚性连接带来的轴端额外弯矩,延长轴承与轴件的使用寿命。从结构设计来看,中间的十字滑块是核心补偿元件,两侧分别与两端轴头的半联轴器卡槽嵌合,滑块与卡槽之间预留了合理的滑动间隙,既可以补偿两轴间的径向错位,也能抵消少量的角向偏差,传动过程中滑块会在卡槽内做小幅度的相对滑动,因此装配时需要在配合面涂抹润滑脂,降低滑动摩擦带来的磨损。整个模型还原了实际安装的支撑结构,两端的立式支撑座通过底部安装板固定,支撑座内预留了轴承安装位,穿轴后可以模拟实际传动的支撑状态,方便设计者校核安装空间。设计过程中优先考虑了安装边界的合理性,两端轴伸长度、支撑座的中心高、底部安装板的孔位间距都按照常用的小型传动工位参数设定,半联轴器与轴的配合采用常用的过渡配合公差,卡槽与滑块的配合选用间隙配合,保证滑动顺畅的同时不会出现过大的传动回差。外形上没有多余的装饰结构,所有轮廓都服务于功能需求,支撑座的圆弧过渡是为了减少应力集中,底部安装板的加厚设计是为了提升整体刚性,避免传动过程中出现支撑共振。这类联轴器不适合高速重载的传动场景,一般适用转速在每分钟数百转的中低速工况,选型时需要根据传递扭矩核算滑块的挤压强度,避免滑块受力过大出现压溃变形,同时要注意定期检查滑块磨损情况,磨损量超过允许值后及时更换,避免传动失效。建模时各零件的装配关系完全按照实际装配逻辑搭建,干涉检查全部通过,可以直接用于装配教学、结构选型参考,也能导出工程图用于生产加工参考。
