可3D打印小型双推进气垫航行器结构

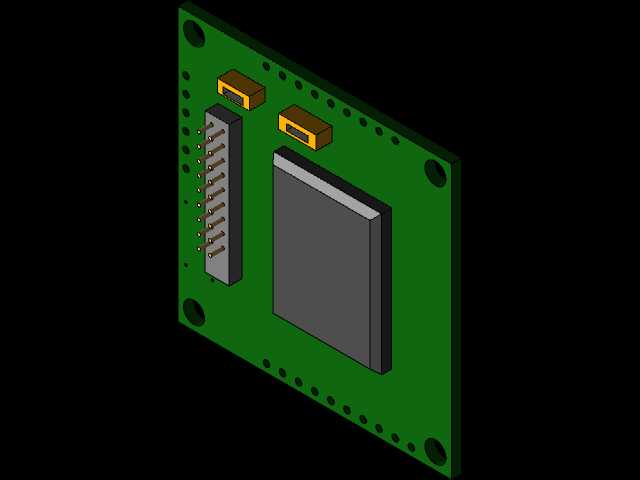

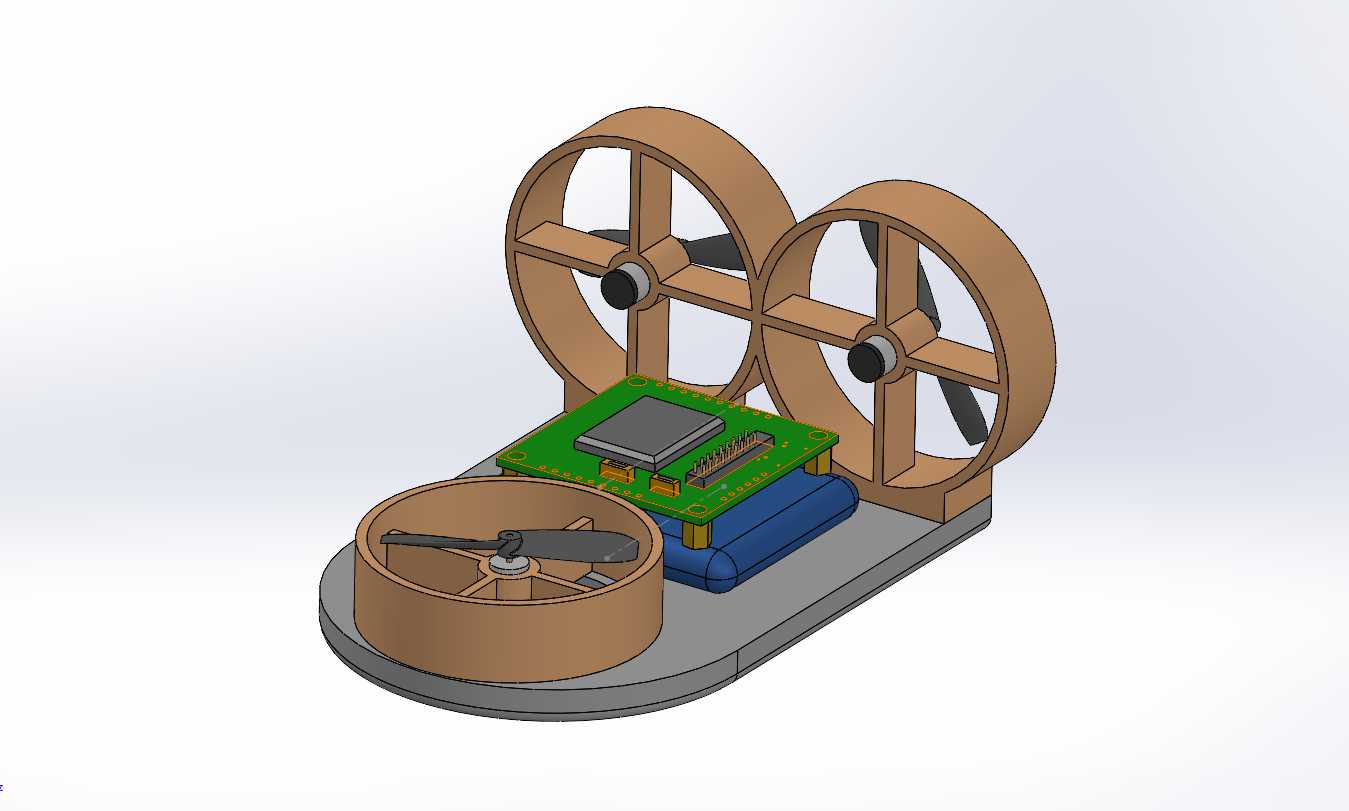

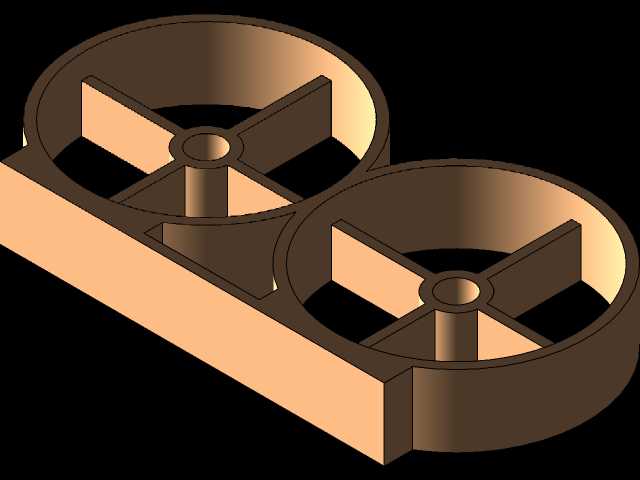

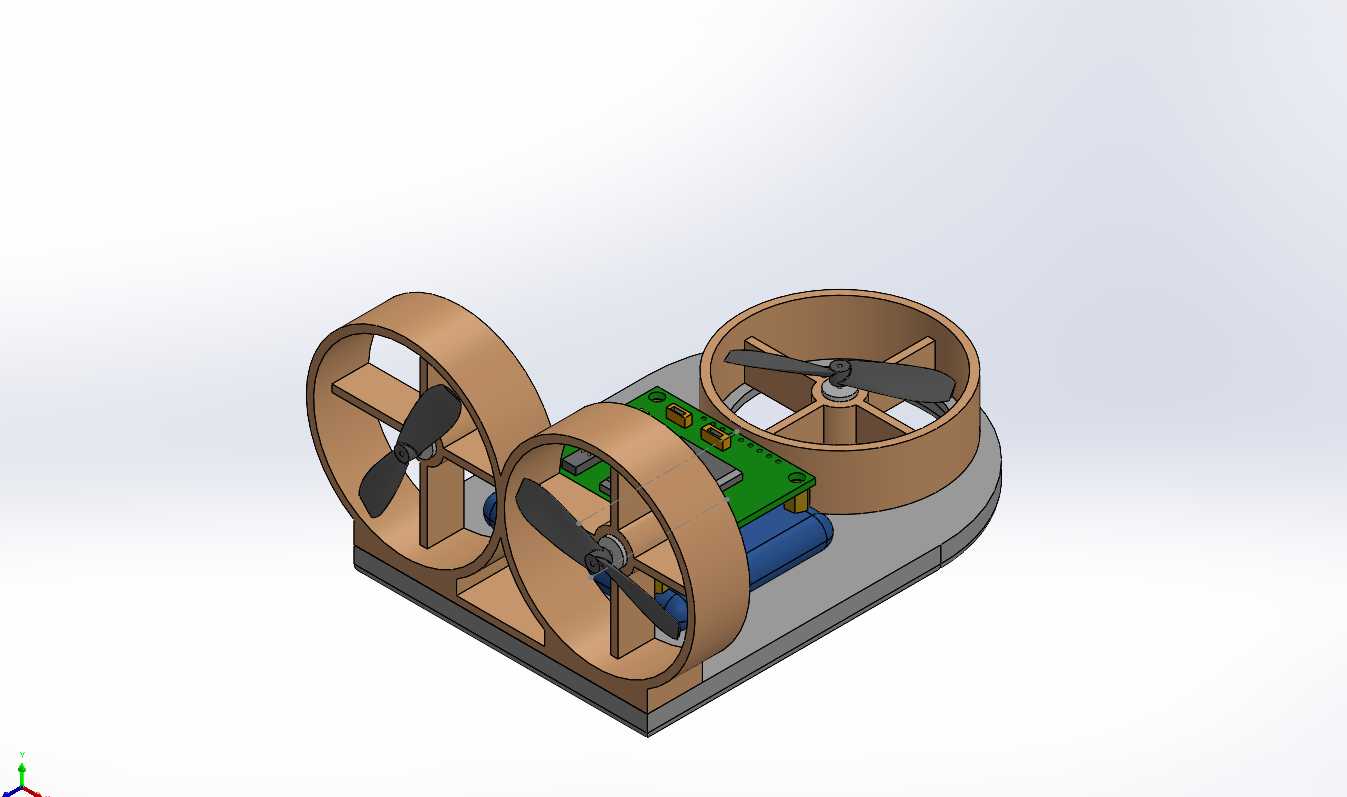

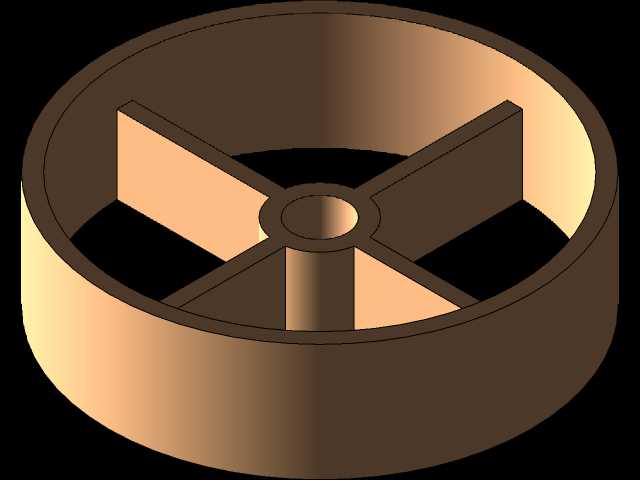

这款小型气垫航行器采用全3D打印结构设计，核心面向航模爱好者的桌面级制作场景，可适配室内平整地面、光滑水面等低摩擦环境下的短距航行演示，也可作为微型流体力学实验的简易验证载体。整体结构采用扁平化底座布局，底座边缘做圆弧过渡处理，避免气垫形成过程中出现边缘漏气的问题，底座下部预留0.8-1.2mm的围裙安装槽位，可粘贴柔性薄膜作为围裙结构，保证气垫压力均匀分布在整个承载面下方。动力系统分为抬升与推进两个独立模块，前部单组螺旋桨负责向底座下方腔室压入空气形成气垫，抬升桨采用45毫米直径螺旋桨，匹配3.7V无芯电机的高转速输出特性，桨叶外围设置一体式打印的圆形涵道结构，既可以减少桨尖涡流损失提升压气效率，也能避免高速旋转的桨叶触碰外物造成损坏。后部两组对称布置的涵道螺旋桨作为推进动力，两个涵道采用同轴对称安装，中心距与底座宽度匹配，保证推进合力沿航行器中轴线输出，减少偏航力矩。电控模块安装在底座中部的凸起平台上，平台表面做网格状加强筋处理，既可以降低打印耗材用量，也能为电路板、电池提供足够的支撑强度，平台上预留两组电机走线槽与接收机安装位，可直接固定双通道无线电接收器与3.7V单电锂电池，电池放置位靠近航行器重心位置，避免配重偏移影响航行稳定性。所有结构件的壁厚均设置为1.5-2mm，打印时无需额外添加支撑结构，相邻部件的安装孔位预留0.2mm的装配公差，可直接通过过盈配合完成电机、桨叶的固定，无需额外螺丝紧固件。涵道与底座的连接位置做三角加强筋处理，可承受电机高速旋转产生的持续振动，避免长时间运行后出现结构开裂。整体安装边界控制在手掌尺寸范围内，所有外露旋转部件均被涵道结构完全包裹，操作时不会出现桨叶割手的安全隐患，各模块拆分打印后可快速组装完成，调试时仅需调整两个推进电机的转速差即可实现转向控制，抬升电机的转速可直接决定气垫高度，适配不同粗糙度的运行表面。
