多任务水下潜器结构设计方案

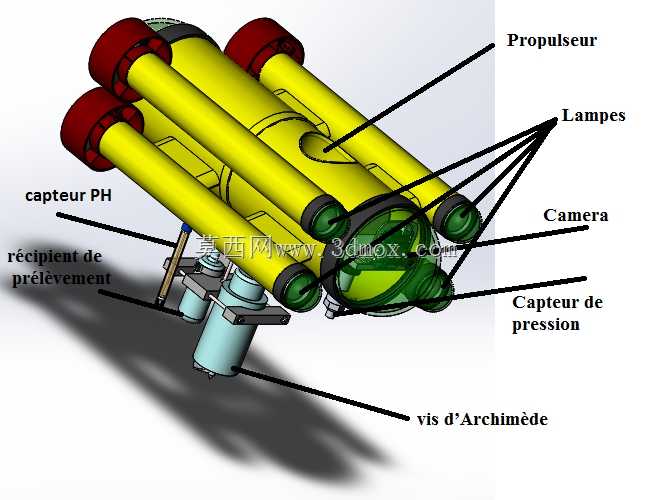

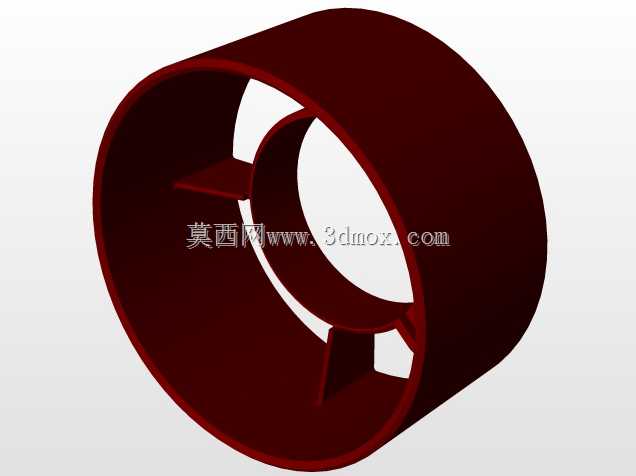

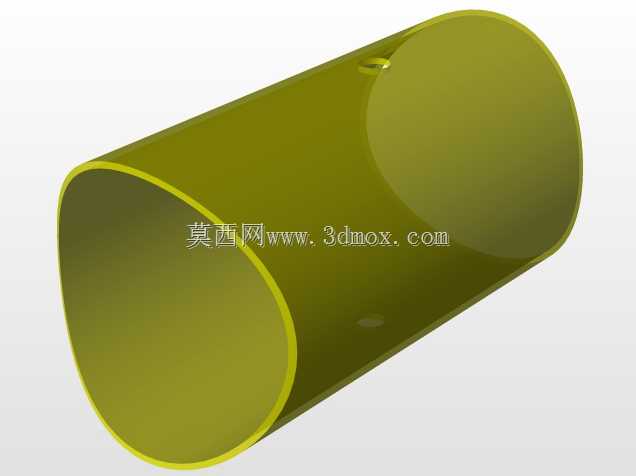

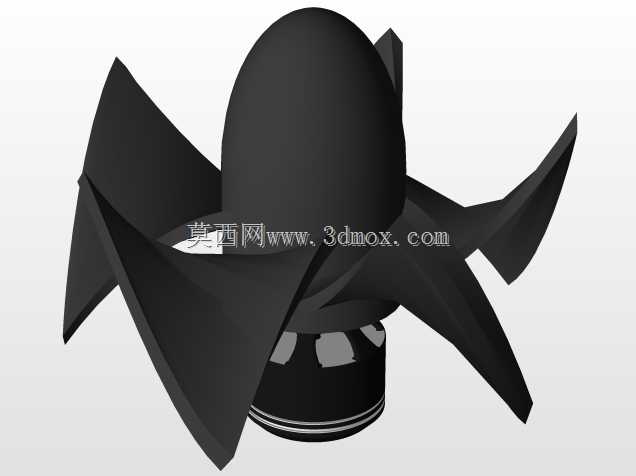

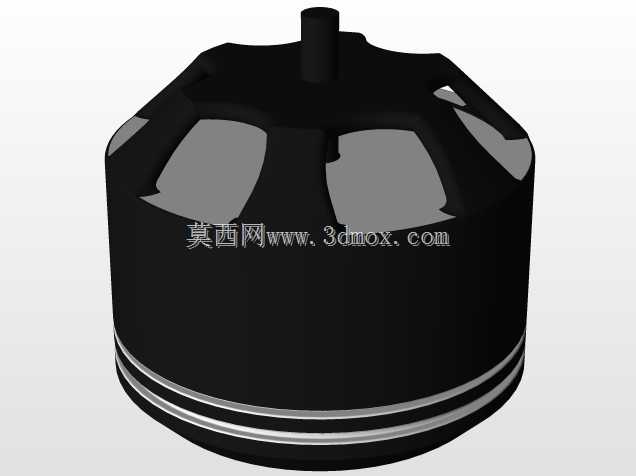

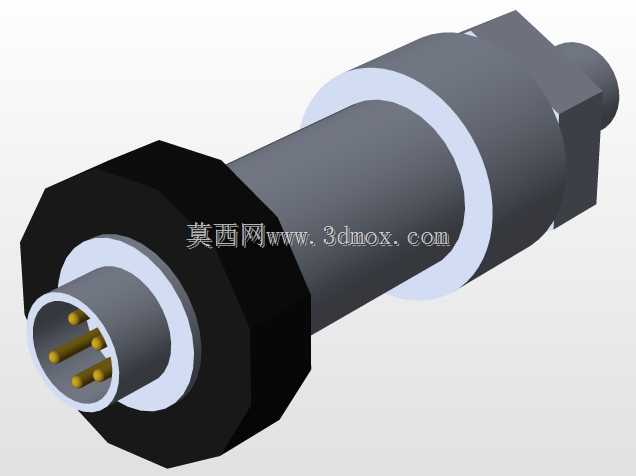

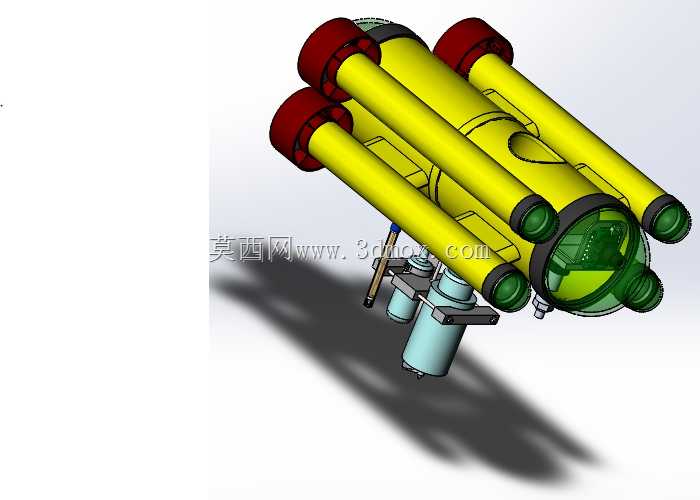

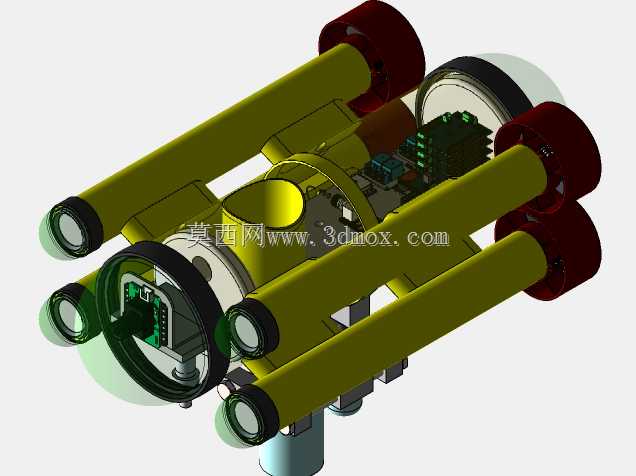

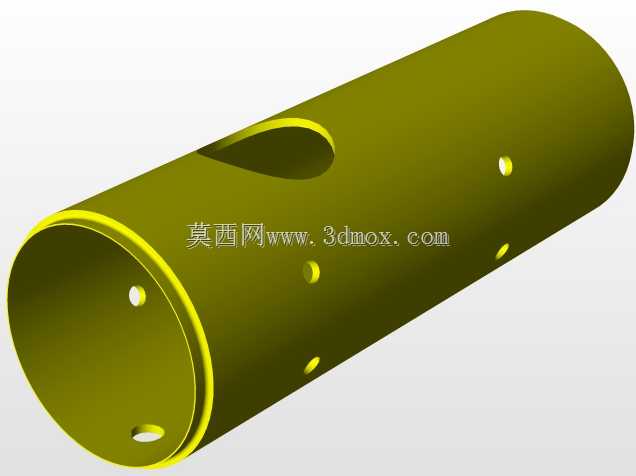

这款水下无人潜器的结构设计，首先围绕近浅海作业的实际场景展开，适配近海养殖区巡检、水下管线摸排、近岸水文数据采集、小型水下目标探查这类常规作业需求，整体采用三筒并列的耐压舱布局，区别于传统单筒潜器的重心偏高问题，三个平行布置的圆柱形耐压舱沿横向均匀排布，将整机重心压至纵向轴线以下，无需额外配置大量配重块即可实现水下静稳平衡，大幅降低了整机的空气中重量，也减少了浮力材料的填充量。从结构设计逻辑来看，三个耐压舱做了功能分区：上下两个舱体主要搭载动力锂电池组与供电管理模块，中间舱体预留飞控、导航、通信模块的安装空间，舱体两端采用半球形透明端盖，既可以满足前置摄像头、照明模组的透光需求，半球形结构也能比平端盖承受更大的深水静压力，降低舱体连接位置的密封应力。舱体外侧的环形红色结构件既是三个耐压筒的连接固定支架，也集成了推进器的安装接口，侧向、垂向推进器可直接固定在环形支架的预留螺孔位置，无需额外设计转接件，减少装配环节的累计误差。设备两端的透明导流罩采用流线型圆弧过渡，降低潜器在水下航行时的迎流阻力，减少水平巡航时的动力损耗，底部预留的外接接口可根据作业任务快速更换搭载模块，比如更换水质检测传感器、小型机械抓取手、声呐探测头，不需要改动主体耐压结构即可适配不同作业需求。设计过程中对安装边界做了明确约束，整机横向最大尺寸控制在可适配小型作业船吊放的范围内，单人配合简易起吊装置即可完成布放与回收，不需要依赖大型船载起重设备，降低了作业的门槛。耐压舱的连接位置采用径向密封加端面密封的双重密封结构，密封槽的尺寸公差按照静密封标准做了严格控制，避免深水环境下出现渗漏问题，所有外露的电气接插件都选用水密接插件，接插件安装面同样做密封处理。整体结构没有采用复杂的异形曲面，绝大多数结构件都可以采用常规机加工工艺完成制作，耐压筒选用常规铝合金管材加工即可，不需要定制特殊规格的型材，有效控制了加工制作的成本，也方便后期维护时更换损坏的零部件。结构布局上还预留了浮力调整的冗余空间，可根据搭载的不同任务模块重量，在导流罩与耐压舱之间的空隙填充对应浮力的固体浮力材料，保证整机在水下处于中性浮力状态，降低推进系统的动力输出负载，延长水下续航的时长。
