带螺旋横向棱柱关节的笛卡尔机械手结构

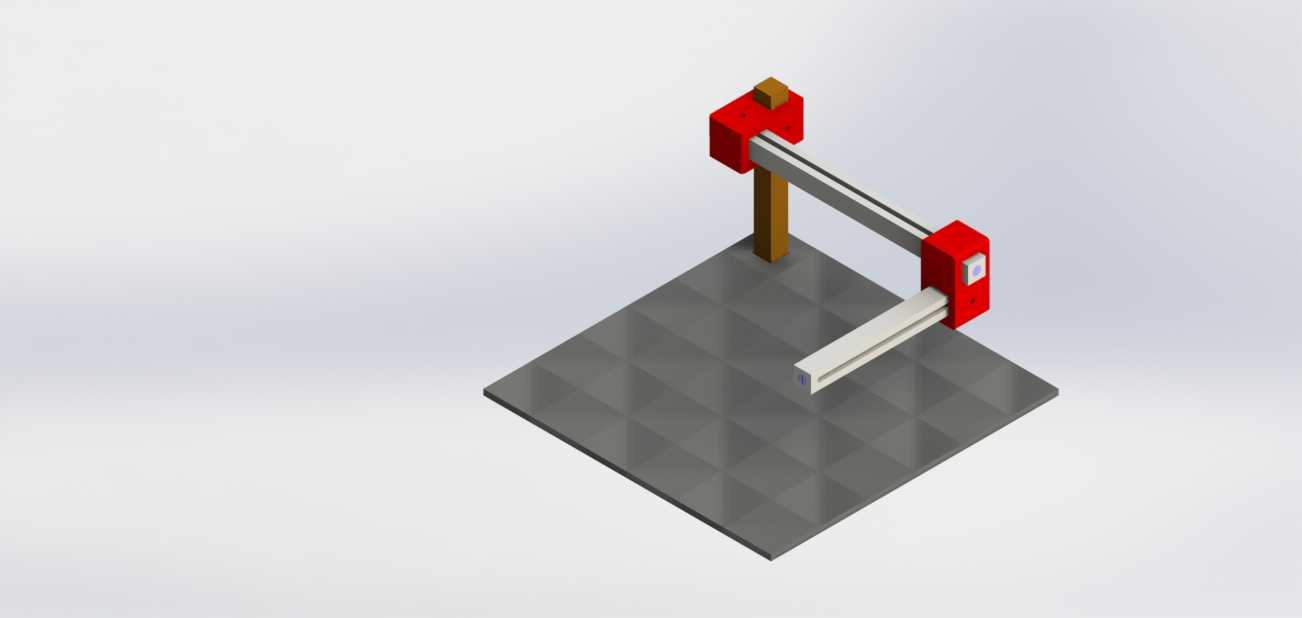

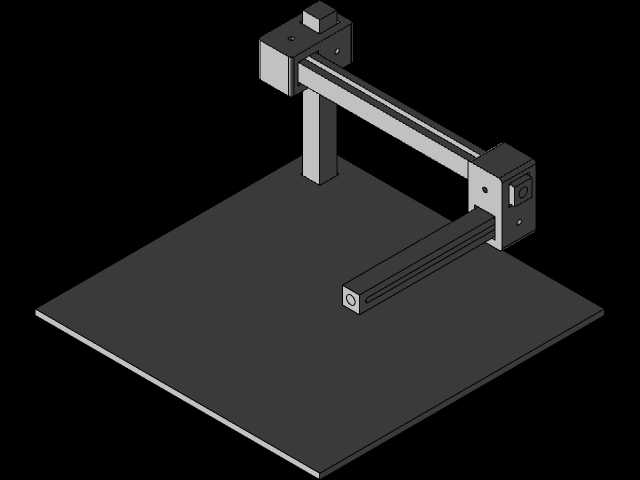

这款笛卡尔坐标构型的机械手，核心采用螺旋式横向三棱柱关节设计，主要适配轻载平面搬运、点位涂胶、小型工件上下料这类对重复定位精度有稳定要求的工位，常见于3C电子小件装配、实验室样本分拣、教学实训台搭建这类作业场景，相比多关节串联机器人，它的运动解算逻辑简单，调试门槛更低，对现场运维人员的技术要求更友好。从结构设计逻辑来看，整体采用龙门式双轴正交布局，竖直立柱固定在方形安装基座上，承担整个横向运动模组的承重，第一轴沿立柱垂直方向布置，负责水平方向的大跨度直线位移，第二轴搭载在第一轴的滑动模组上，沿垂直于第一轴的横向做进给运动，末端可搭载夹爪、点胶阀、吸盘等不同执行端，覆盖不同作业需求。螺旋式横向三棱柱关节是这套结构的设计亮点，区别于常规的方轨或圆轨导向，三棱柱导向面配合螺旋传动副，能在紧凑的安装空间内获得更高的导向刚性，减少横向进给时的偏摆量，同时螺旋传动的自锁特性可以在断电状态下保持滑台位置，避免末端负载下坠引发安全隐患。安装边界方面，方形基座需要平整的安装台面，固定孔位沿基座四边均匀布置，安装时需要保证立柱与基座台面的垂直度公差控制在0.05mm以内，避免横向运动时出现卡滞；横向运动行程覆盖整个基座上方的作业平面，竖直方向预留的安装空间需要满足立柱高度加上滑台最大抬升量的尺寸要求，周边需要预留至少100mm的运维空间，方便后期调整传动副预紧、更换导向面润滑脂。实际使用中，这套结构的运动逻辑完全遵循笛卡尔坐标系，X、Y两轴的运动相互独立，编程时只需要分别给定两个轴的目标坐标即可完成点位移动，不需要做复杂的坐标变换，对于入门级自动化项目的搭建来说，能大幅缩短调试周期；三棱柱导向结构的接触面经过精加工处理，配合螺旋传动的平稳进给特性，在低速运行时不会出现爬行现象，能满足涂胶、点胶这类对进给速度稳定性有要求的工序。结构件的材质搭配上，运动滑台部分采用轻量化铝合金材质，降低运动惯量提升响应速度，立柱和基座采用铸铁材质，保证整体结构的抗震性，避免高速启停时出现结构共振影响作业精度。
