锂电池电量分段显示指示装置结构

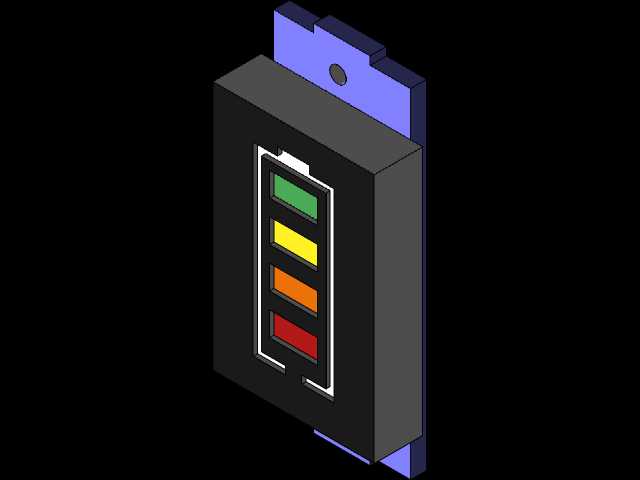

在便携储能、航模动力、小型电动工具这类依赖锂电池供电的设备场景中，电量状态的直观可视化是用户操作端必不可少的交互环节，这款分段式电池指示装置正是针对这类场景设计的直装式状态反馈部件。从实际使用逻辑来看，它不需要额外搭配复杂的通讯解码模块，直接通过对应引脚接入锂电池组的电压采样回路，就能通过四色分段灯条对应不同剩余电量区间，最上方绿色段对应满电及高电量区间，往下依次为黄色、橙色段对应中等剩余电量，最下方红色段对应低电量预警区间，用户无需查看数显屏就能快速判断电池剩余容量状态，尤其适合户外强光、视线不佳的作业场景，相比数显模块具备更强的环境抗干扰能力。

设计过程中优先考虑了安装适配性，整体采用嵌入式卡装结构，主体外壳做了阶梯式限位凸台，安装时可直接卡入设备面板预先开好的对应尺寸矩形开孔，背部的限位挡边可直接贴合面板内侧，不需要额外打螺丝固定，能大幅降低组装环节的工时消耗。外露的显示面做了内凹式沉台设计，灯条区域外围预留了遮光挡边，可避免相邻灯段的光线串扰，同时能减少外部磕碰直接损伤发光元件的概率，外壳主体选用阻燃ABS材质，可适配锂电池周边的工作温度区间，避免长期通电状态下的材质老化风险。

从电路布局的设计思路来看，显示板与主体外壳采用插接式配合，板上的分压采样电阻直接对应锂电池组的串数匹配参数，不需要额外增设校准电路，灯珠选用直插式高亮发光管，相比贴片元件具备更好的抗震性能，能适配电动工具、航模这类存在持续振动的使用场景。安装边界上，整体厚度控制在适配常规设备面板的安装深度，背部预留的接线焊盘间距符合常规线束压接的操作空间，不会出现组装时线束弯折干涉的问题，侧边的定位凸块可避免安装时出现装反、错位的情况，哪怕是流水线新员工也能快速完成对位组装。

实际工况验证环节中，这款指示结构可适配单节到多串的锂电池组采样需求，不同电量区间的亮灯阈值可通过板上的分压电阻参数调整，不需要改动整体外壳结构，能快速匹配不同电压等级的电池产品，灯条的分段显示逻辑符合大众用户对电池电量的普遍认知，不需要额外的操作说明就能快速识别状态，相比数码管显示方案成本更低，抗冲击性能更强，在民用消费级电动产品、小型储能设备中具备很高的适配性。
