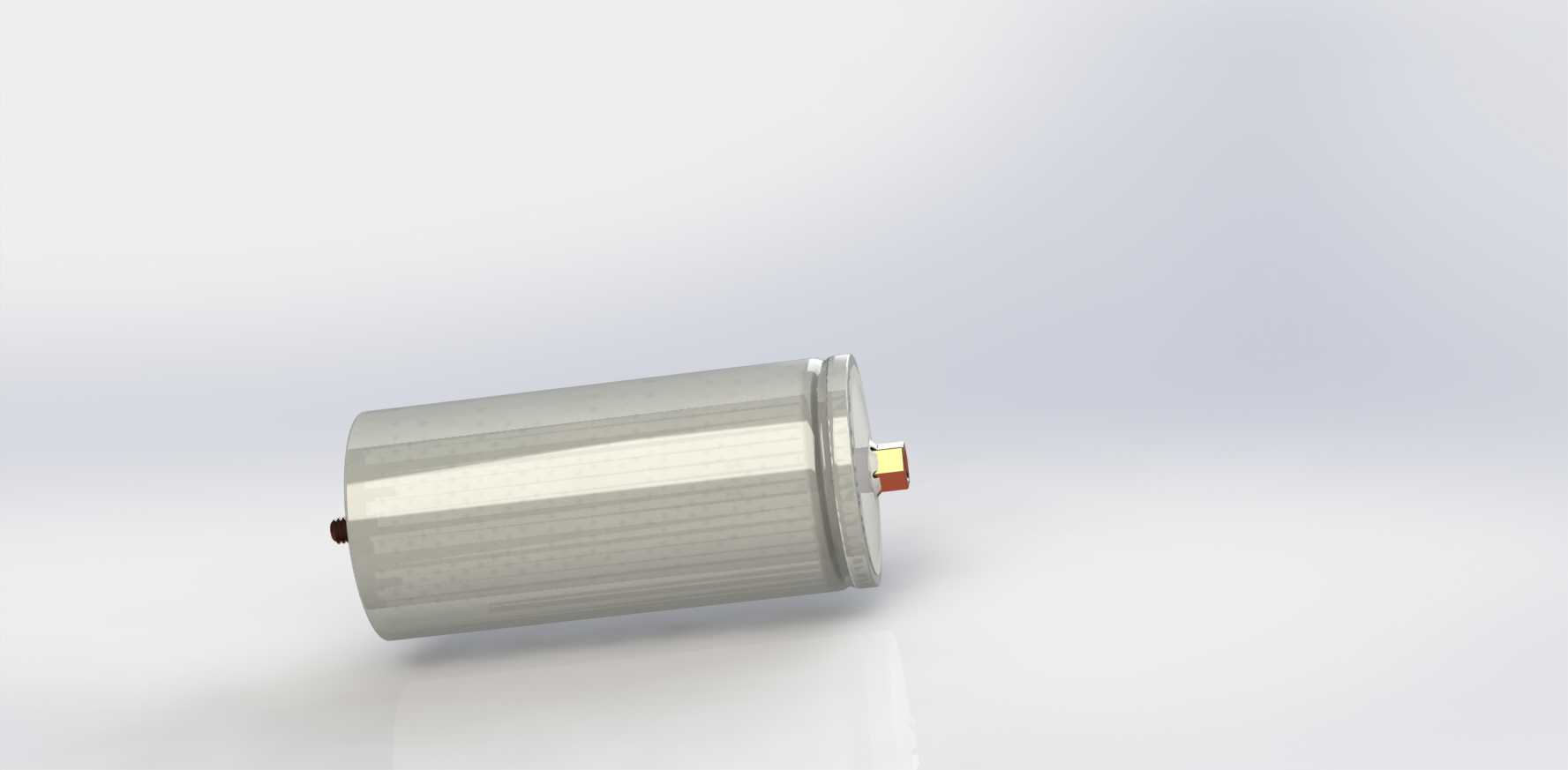

带螺纹端子的32650单体锂电池结构

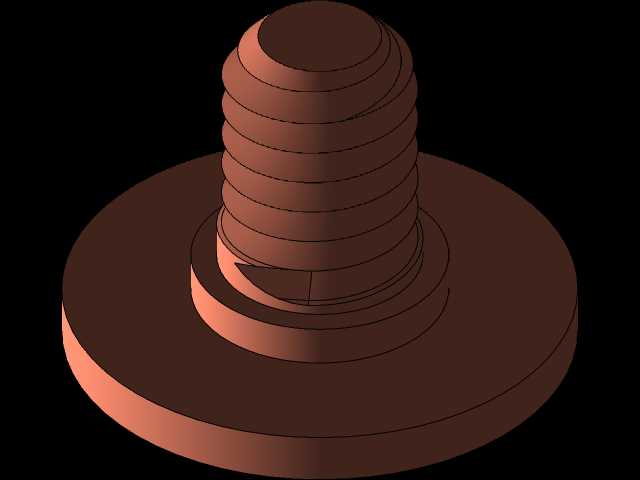

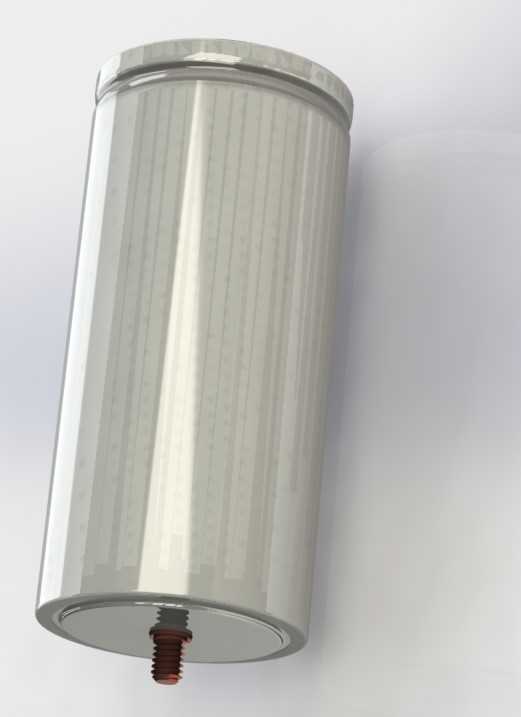

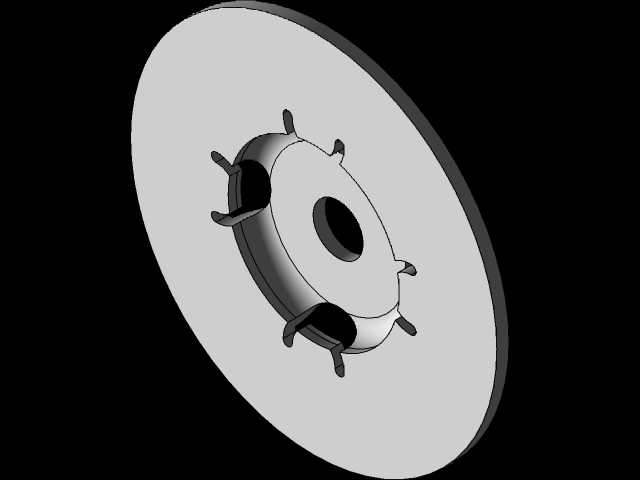

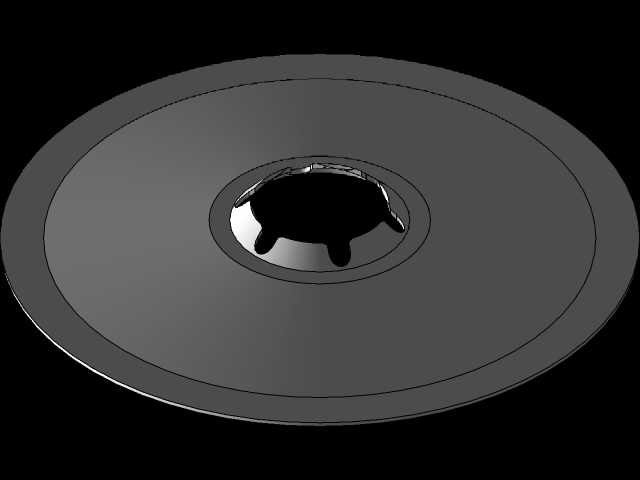

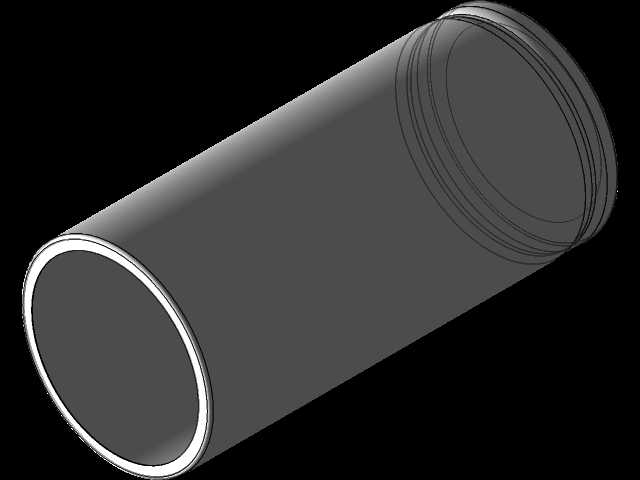

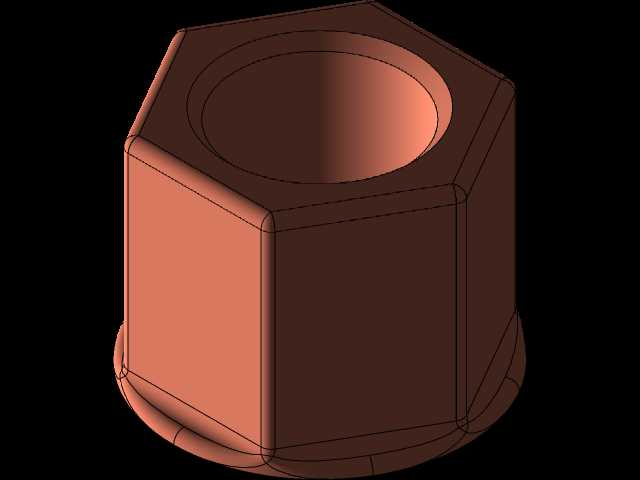

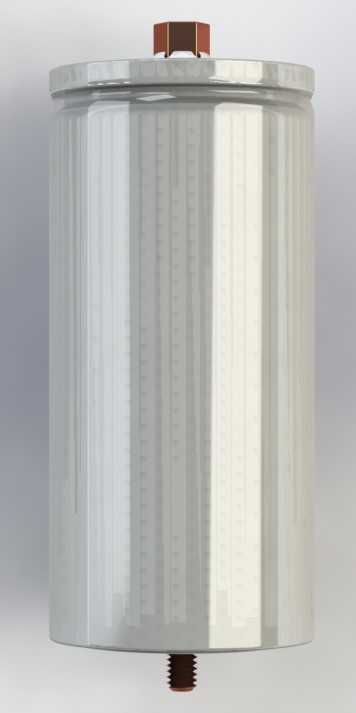

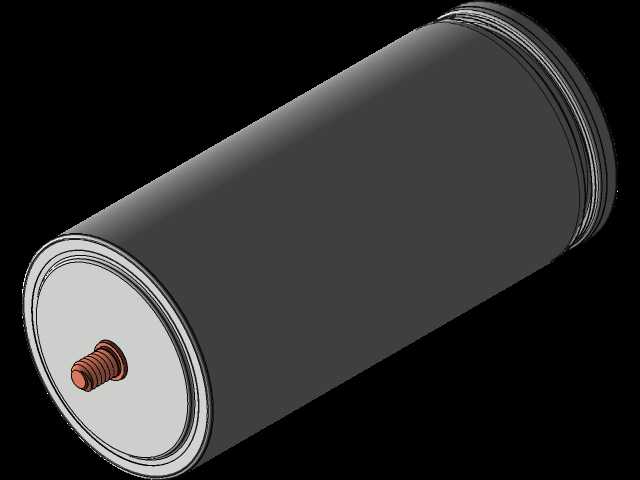

这款带螺纹端子的32650规格单体锂电池，在便携储能设备、小型备用电源、户外作业供电模组、低速代步车动力单元等场景中应用广泛，相比常规焊片式端子的同规格电芯，螺纹连接结构的端子能大幅降低大电流充放过程中的接触电阻，避免长期振动工况下接线松脱引发的打火、压降过大问题，适配需要频繁拆装接线、长期处于颠簸振动环境的使用需求。从结构设计层面来看，电芯主体采用标准32650圆柱壳体轮廓，外壳选用镀镍钢材质，兼顾结构强度与电磁屏蔽性能，壳体侧壁做了细微的滚花纹理处理，既可以提升组装时的握持摩擦力，也能在多颗电芯成组时增加相邻电芯间的防滑阻力，减少组内电芯移位的风险。两端的螺纹端子采用偏心布局，正极端子带有绝缘防护台阶，避免接线过程中工具误触壳体造成短路，端子螺纹规格适配常规电工接线端子与铜鼻子，不需要额外做转接件就能完成接线作业，端子与壳体内部极耳的连接采用超声焊加铆接的双重固定结构，能承受大电流持续通过时的热胀冷缩应力，不会出现长期使用后内部连接松脱的问题。在安装边界方面，电芯主体直径严格控制在32mm，不含端子的主体长度为65mm，两端端子凸出壳体端面的高度各为3.2mm，成组排布时相邻电芯的中心距可以控制在34mm，预留出足够的散热间隙，不需要额外增加绝缘隔片就能满足基础绝缘要求。端子的螺纹有效啮合长度为4mm，接线时配合平垫与弹垫紧固后，能承受15A持续放电的电流载荷，瞬时峰值放电电流可达到45A，适配多数小型动力与储能场景的功率需求。壳体的封口结构采用阶梯卷边工艺，卷边位置的直径公差控制在±0.1mm以内，适配市面上常规的32650电芯固定支架，不需要单独开模定制固定件就能完成模组组装。建模过程中还原了电芯表面的细微拉丝纹理、端子处的绝缘胶层、正负极标识的凸印细节，在做设备结构装配校验时，可以直接导入装配体验证安装间隙，模拟接线后的端子避让空间，避免出现结构干涉问题，尤其适合做便携电源、小型动力设备的结构设计阶段选型参考，能减少实物测绘的工作量，提升结构设计的效率。
