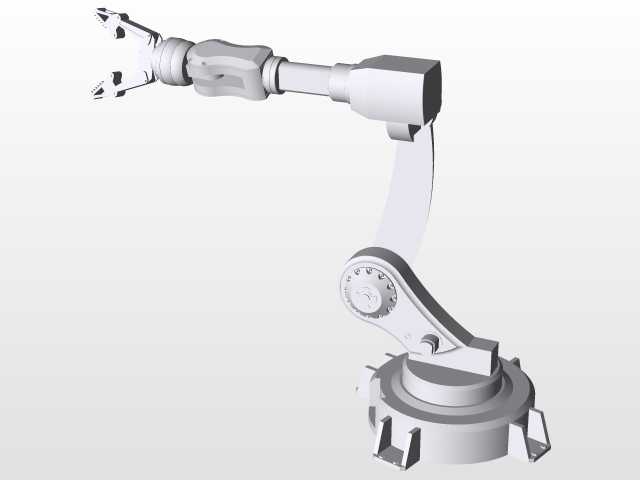

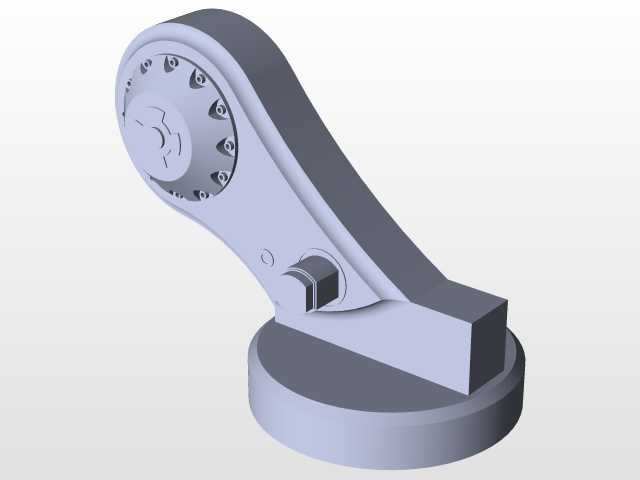

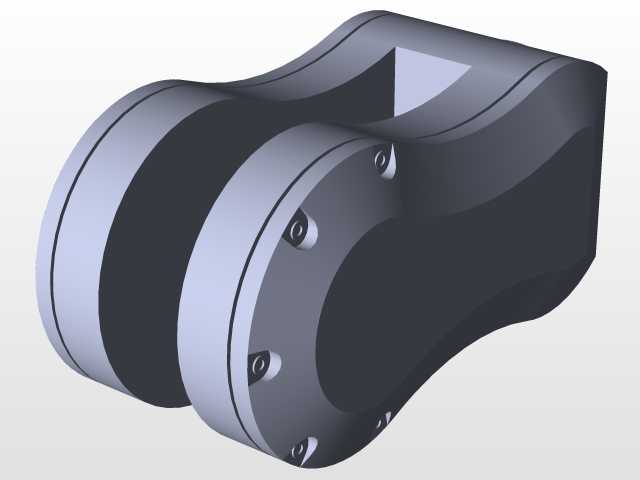

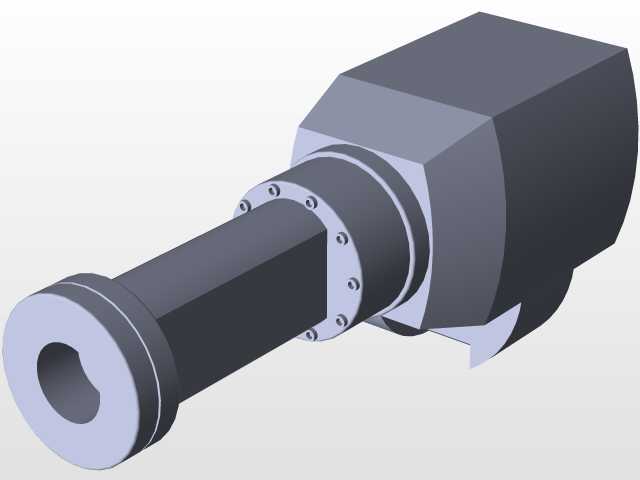

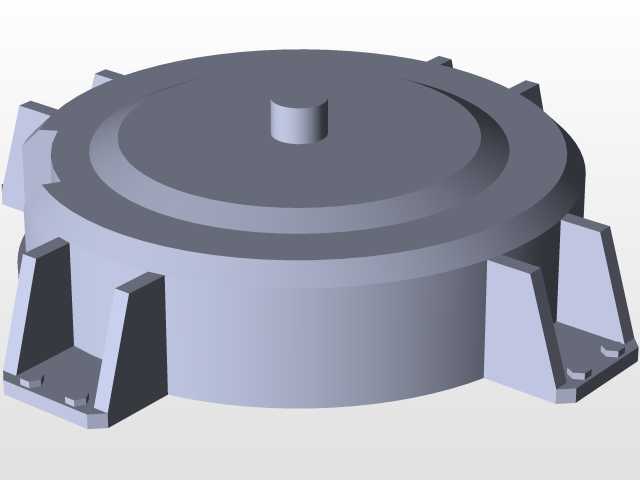

工业机器人夹持式机械臂末端夹爪结构

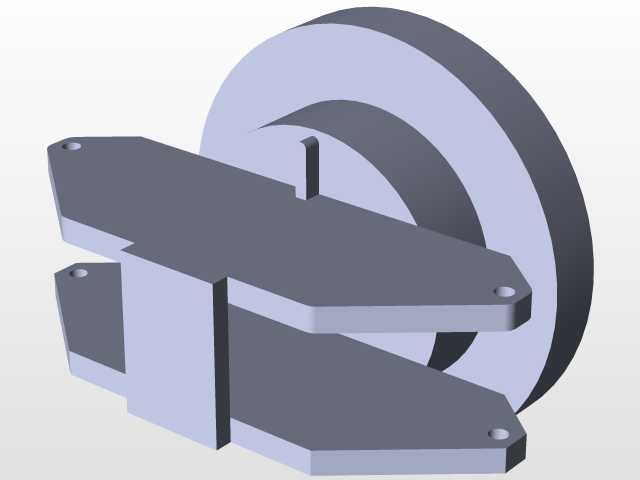

这款夹爪结构是工业机械臂末端执行单元的典型设计，主要适配轻载搬运、分拣类工位的作业需求，在3C电子零部件上下料、小型注塑件取件、实验室样本转运等场景中应用广泛。从结构设计来看，整体采用单驱动双指对夹的布局思路，夹指内侧加工有连续的锯齿形咬合面，能够在夹持表面光滑、外形规则的方形或矩形工件时增大接触摩擦力，避免工件在机械臂高速启停、移位过程中出现滑脱偏移的问题。夹爪主体的支撑臂做了三角镂空的加强筋设计，在不额外增加整体壁厚与重量的前提下，有效提升了结构的抗扭刚性，即便夹持工位存在一定的偏载力矩，也不会出现支撑臂形变导致的夹持精度下降问题。两侧铰接转轴位置预留了标准的沉头安装孔，可直接适配市面主流的小型气动回转驱动元件，不需要额外加工转接法兰，能够缩短现场改造的安装调试周期。夹爪的开合行程控制在适配边长20mm至80mm规则工件的区间内，整体安装边界的长宽尺寸控制在150mm*100mm以内，不会因为末端执行器体积过大，导致机械臂在狭窄工位内作业时出现与周边工装、设备机架的干涉问题。夹指的工作面做了平齐度公差约束，装配后两个夹指的咬合面平行度误差控制在0.1mm以内，保证夹持工件时两侧受力均匀，不会出现单点接触压伤工件表面、或者工件被夹偏掉落的情况。铰接位置的配合间隙经过优化设计，既保证转动过程无卡滞，也不会因为间隙过大导致夹持重复定位精度超差，能够满足连续往复作业的长期稳定性要求。整体结构没有冗余的复杂曲面，所有加工特征都可通过常规的铣削、钻孔工序完成，加工成本可控，后期维护时仅需要定期检查铰接位置的磨损情况即可，不需要复杂的保养流程。在实际产线应用中，这类夹爪可以根据被夹持工件的材质特性，在夹指咬合面粘贴聚氨酯、硅胶等缓冲垫层，进一步拓展适用的工件类型，避免硬质夹面刮伤工件外观面，适配更多行业的轻载夹持作业需求。
