3/8英寸Tetrix规格丝杠专用安装固定支架

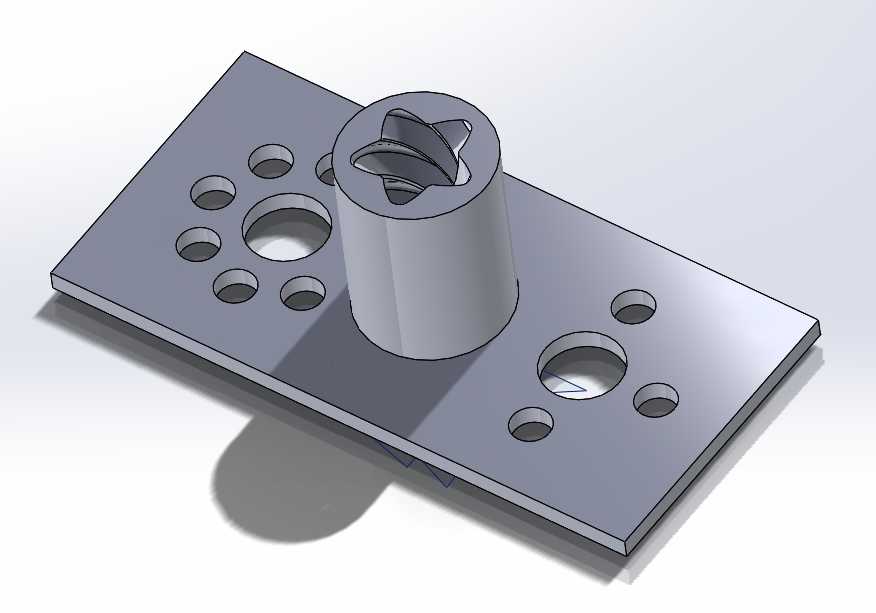

这款安装支架主要面向小型自动化传动机构、教学类Tetrix搭建系统、小型进给模组的丝杠装配场景，核心作用是为3/8英寸规格、每英寸5牙的高速传动丝杠提供稳定的端部支撑与安装基准，避免丝杠运行过程中出现径向窜动、同轴度偏移的问题，保障传动过程的平顺性。从结构设计来看，支架采用底板加支撑柱的一体化结构，底板为平直矩形钣金式结构，表面排布多组不同孔径的安装孔位，其中大尺寸通孔用于丝杠本体的穿设与同轴定位，周边环绕的小孔用于穿设螺钉、导线，既可以通过螺钉将支架整体固定在设备安装基面，也能为周边的传感线路、润滑管路提供走线固定位，减少装配时的额外走线支架需求。支撑柱部分采用带内型面的中空结构，内孔型面匹配对应规格丝杠的端部连接结构，可直接与丝杠端部的定位结构嵌合，无需额外加装轴套类转接件，降低装配累积误差。设计过程中优先考虑了安装边界的适配性，底板的孔位排布兼容Tetrix系统的标准安装孔距，可直接与同规格的铝型材、搭建板材快速拼接，不需要额外打孔改制；支撑柱的高度经过匹配计算，既保证丝杠端部的支撑长度足够，避免悬臂过长引发的振动，也不会占用过多的Z向安装空间，适配紧凑安装空间下的模组搭建需求。实际应用中，这类支架多用于小型直线进给单元、教学实验平台的传动组件搭建，也可用于小型非标设备里的丝杠端部支撑，装配时只需先将支架通过底板孔位固定在安装基面，再将丝杠端部穿入支撑柱的内定位孔完成锁紧，即可完成丝杠的一端固定，配合另一端的支撑座就能实现丝杠的回转支撑，保障丝杠传动时的回转精度。结构上的多组冗余孔位也为后期改装、加装附属配件预留了空间，比如加装行程开关、润滑接头时，可直接利用现有孔位固定，无需对支架本体进行二次加工，提升了配件的通用适配能力。支撑柱与底板的连接采用大圆角过渡，减少应力集中问题，即便在丝杠高速往复运行产生持续振动的工况下，也能避免连接处出现疲劳断裂的问题，提升长期使用的结构可靠性。
