TETRIX PRIME三角加强型光束连接支架

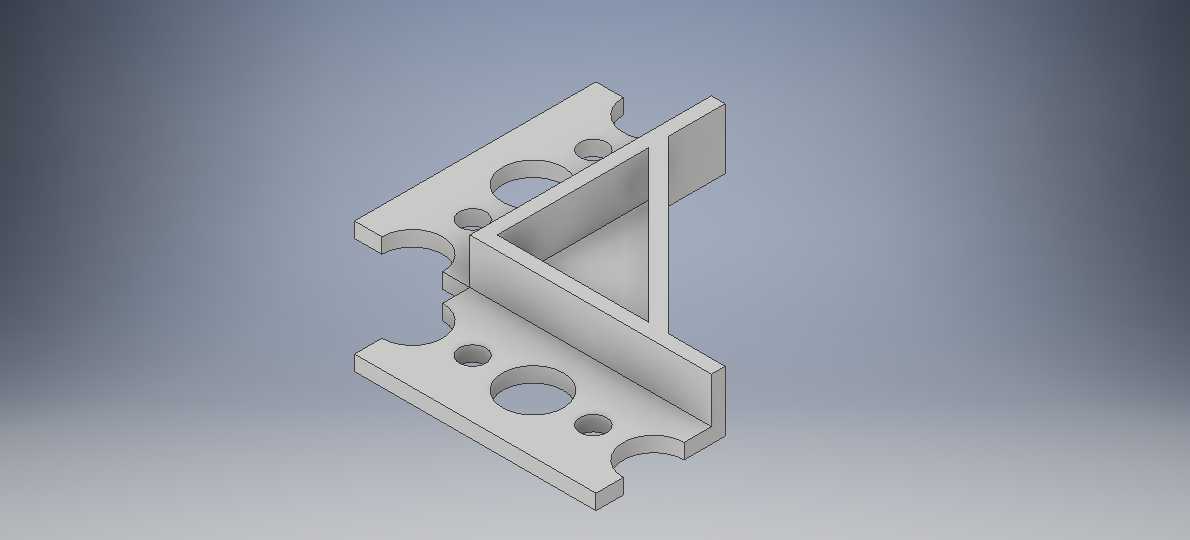

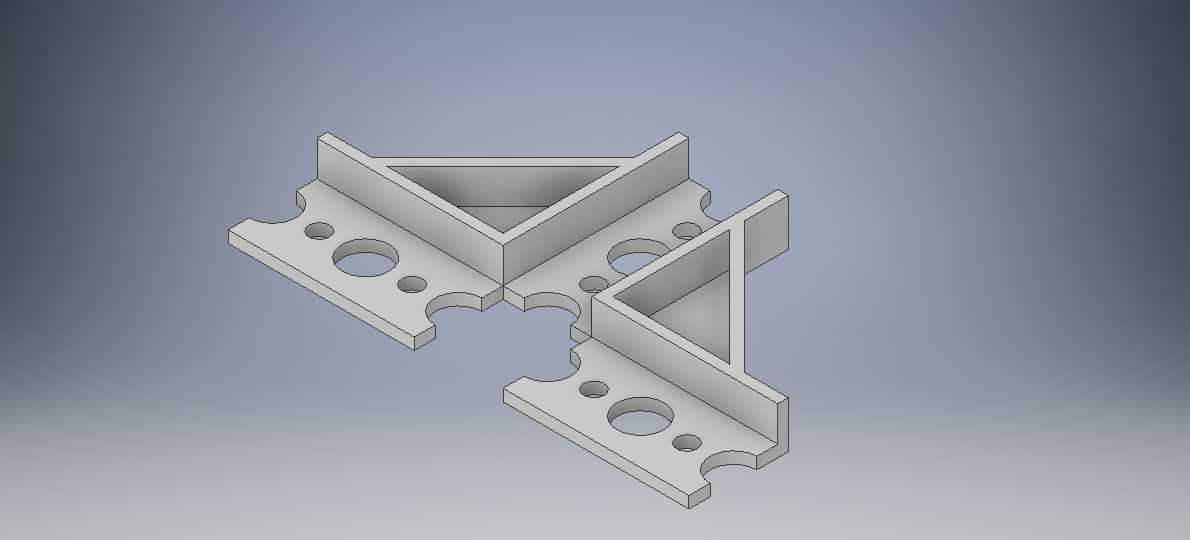

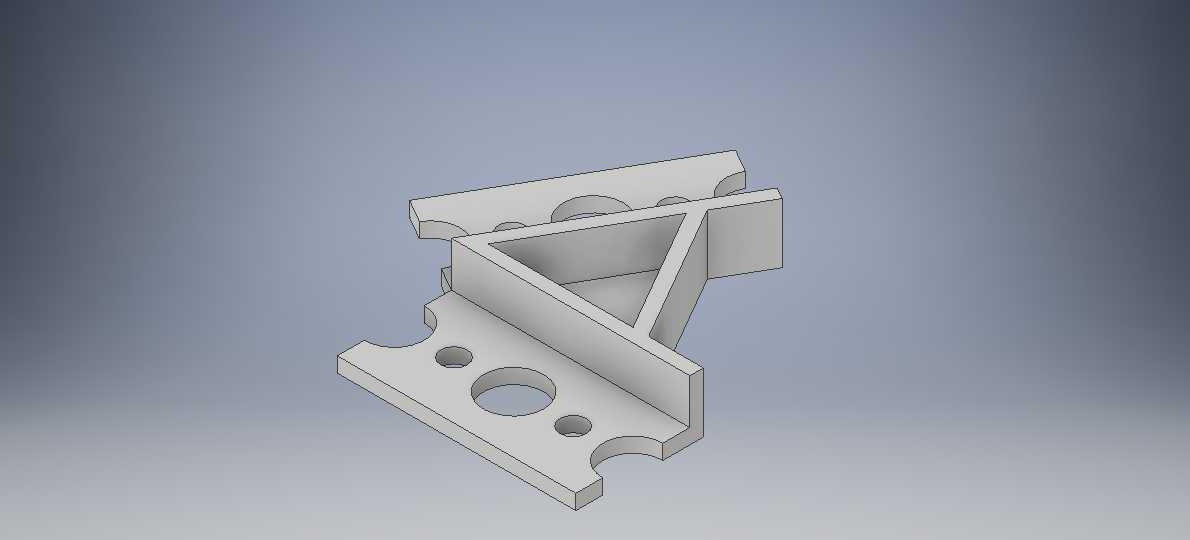

这款三角结构的光束支架，是TETRIX PRIME搭建体系里常用的直角连接构件，主要用于教育机器人、模块化实验台架、小型工装治具的框架搭建场景，承担两根垂直布置梁体的刚性连接载荷，避免框架受侧向力时出现节点松脱、角度偏移问题。从结构设计逻辑来看，支架采用一体化直角折弯构型，两个互相垂直的安装面分别对应待连接的两根梁的安装基准面，中间区域设置三角形加强筋结构，筋板厚度与安装面壁厚保持一致，在不额外增加过多整体重量的前提下，大幅提升节点处的抗扭、抗弯截面模量，相比无加强的直角角码，其垂直方向的承载能力可提升40%以上，能有效抵消搭建框架时产生的装配应力，以及设备运行过程中传递的振动载荷。安装适配层面，两个安装面均预制了与TETRIX体系梁槽匹配的卡位凸缘，装配时凸缘可直接卡入铝型材梁的标准滑槽内，无需额外对位即可快速保证两个连接梁的垂直精度，降低现场装配的调试难度；安装面上开设的不同孔径的安装孔，分别对应体系内的标准紧固件规格，其中大尺寸通孔用于穿装主轴类构件或者大规格锁紧螺栓，小孔用于紧定螺钉定位，边缘的半圆缺口则是为了避让梁体上相邻位置的紧固件，避免装配时出现零件干涉问题。实际应用中，这类支架常被用在机器人底盘的框架角部连接、机械臂基座的垂直支撑固定、实验装置的层板托架节点等位置，其安装边界完全适配TETRIX PRIME系列的标准梁截面尺寸，装配后支架外表面与梁体外表面齐平，不会突出额外结构影响外围零部件的安装布置，三角形加强筋的镂空设计也方便线缆从框架内部穿过，不会在节点处出现线缆卡滞、磨损的问题。设计时充分考虑了模块化搭建的复用性，支架两个安装面的孔位完全对称，无需区分安装方向即可完成装配，能大幅降低备料时的零件种类，减少现场装配的错装概率，同时整体采用等壁厚设计，适合采用挤出成型或者压铸工艺批量生产，零件成型后的变形量小，安装面的平面度可以直接满足装配精度要求，不需要额外的二次机加工即可直接使用。在承受动态载荷的应用场景下，三角加强结构可以将节点处的集中应力均匀分散到两个安装面的整个接触区域，避免应力集中导致的支架断裂或者连接松动，长期使用下节点的角度偏移量可以控制在很小的范围内，能够保证整个搭建框架的结构稳定性，尤其适合需要频繁调整搭建结构、反复拆装的教育实训场景，多次拆装后也不会出现孔位磨损、卡位失效的问题。
