机器人用内置伸缩执行组件结构设计

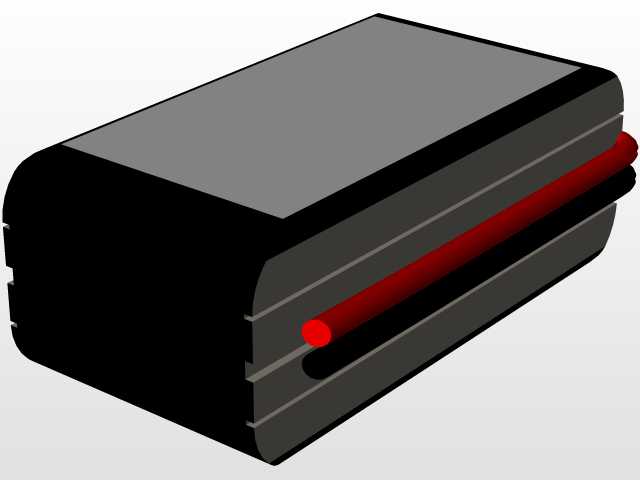

该结构件主要应用于小型桌面级协作机器人、巡检机器人的末端执行器内置驱动单元，也可适配轻型服务机器人的动作输出部位，承担直线往复动作的输出功能，在机器人需要完成顶出、推送、卡位等直线动作的工位中作为核心执行载体。从功能特性来看，该组件采用封闭式外壳设计，外壳做圆角过渡处理，避免在机器人运行过程中剐蹭周边管线或操作人员，外壳主体为高强度工程塑料材质，兼顾轻量化与结构强度，内置的红色伸缩杆件为动作输出端，杆件表面做耐磨处理，降低反复伸缩过程中的磨损量，延长组件使用寿命。设计过程中优先考虑了安装适配性，外壳侧面预留有标准安装槽位，可直接通过紧固件固定在机器人的机身内腔或关节连接位置，不需要额外设计转接支架，减少整机装配的零件数量。外形尺寸方面，整体为扁平方正结构，厚度控制在较小范围内，可嵌入机器人机身的狭窄安装空间，不会额外增加机身的外凸尺寸，适配紧凑型机器人的内部布局需求，伸缩杆件的伸出行程经过精准核算，既满足常规动作的行程要求，也不会因为伸出过长导致杆件受力变形。设计思路上摒弃了传统外露式推杆的结构形式，将传动结构完全封闭在外壳内部，可有效阻挡车间环境中的粉尘、碎屑进入传动部位，降低日常维护的频次，同时外壳的分层结构设计方便后期拆解维护，不需要完全破坏外壳即可完成内部易损件的更换。在安装边界处理上，组件的进出线位置预留在外壳侧端的凹槽内，走线可顺着机身内部的线槽排布，不会与其他运动部件产生干涉，伸缩杆件的端部做圆弧处理，避免动作过程中出现磕碰损伤，整体结构的受力点经过仿真验证，在额定负载下的形变量控制在允许范围内，可满足机器人长期连续运行的可靠性要求。
