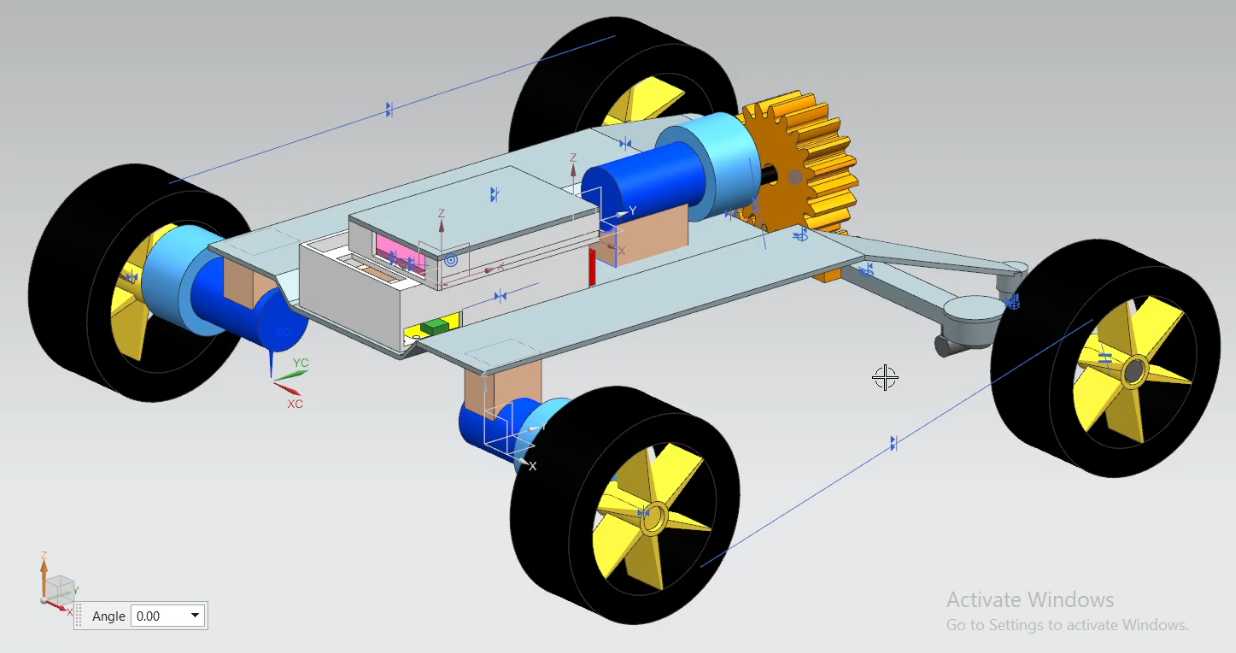

带齿轮齿条转向的轮式监视漫游小车结构

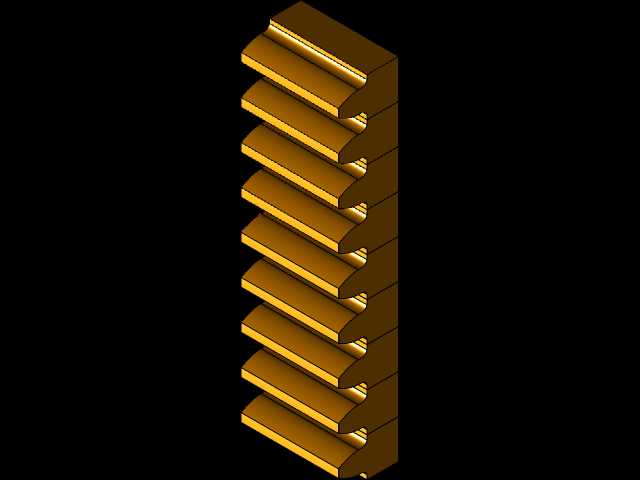

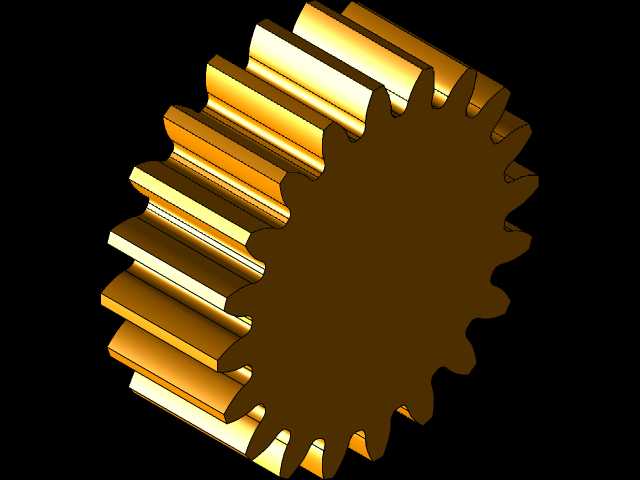

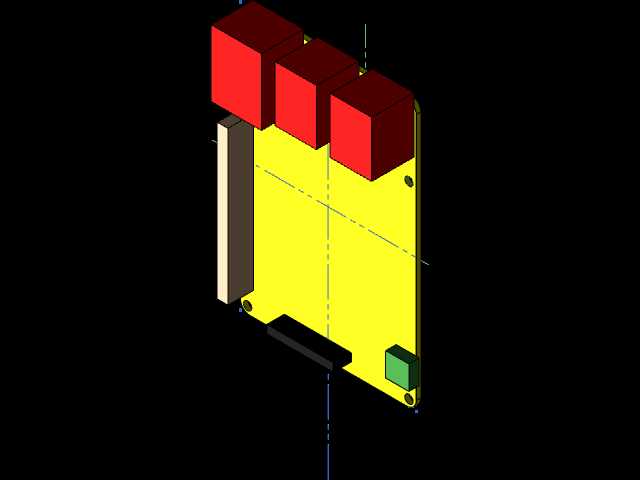

这款轮式移动载体主要面向狭小空间巡检、固定区域环境监视场景设计，可搭载微型摄像模块完成管线廊道、设备夹层等人员不便进入区域的画面采集工作，替代人工完成高危、狭窄空间的常态化巡查任务。整机采用四轮独立布局，行走轮搭配辐条式轮毂结构，轮组与底盘之间通过轴系直接连接，省去了额外的悬挂结构，在保证足够离地间隙的同时压缩了整体竖向尺寸，能够适配高度有限的穿行空间，底盘安装边界控制在紧凑范围内，可顺利通过宽度大于轮距的狭窄通道。转向系统采用齿轮齿条啮合结构，通过齿轮的回转运动带动齿条横向位移，进而拉动前轮摆臂完成转向动作，相比舵机直连的转向方案，齿轮齿条传动的回程间隙更小，转向角度控制精度更高，在低速巡检行进时能够保证行走轨迹的准确性，避免因转向偏差出现卡滞、碰撞管壁的问题。控制单元搭载区域预留了嵌入式控制板与直流驱动模块的安装位，凸轮联动结构直接集成在底盘上，可通过凸轮的轮廓曲线变化触发预设的动作节点，比如到位后自动抬升摄像模块角度、触发周边传感器采样，无需额外增设舵机完成辅助动作，简化了整机的电控逻辑。底盘采用平板式承载结构，所有动力元件、传动部件、控制模块均直接固定在平板基板上，各部件的安装孔位按照模块化思路设计，后期可根据实际巡检需求更换不同规格的驱动电机、摄像模块，甚至调整轮组直径来适配不同粗糙度的行进路面。轮组的驱动电机采用同轴直连布局，动力直接传递至车轮，省去了中间传动链条或皮带结构，降低了行进过程中的传动损耗，同时减少了易损件数量，降低后期维护频次。整机的传动部件均做了外露式布局设计，在三维建模阶段就完成了齿轮齿条的啮合间隙校验、轮组转向时的运动干涉检查，确保转向全行程内轮组与底盘、摆臂之间不会出现剐蹭，凸轮机构的运动行程也与底盘上的触发元件安装位置完全匹配，实际装配时无需额外打磨调整即可完成组装，可直接作为小型巡检漫游车的原型结构用于方案验证、功能样机制作。
