户外作业四旋翼无人机机架底盘结构

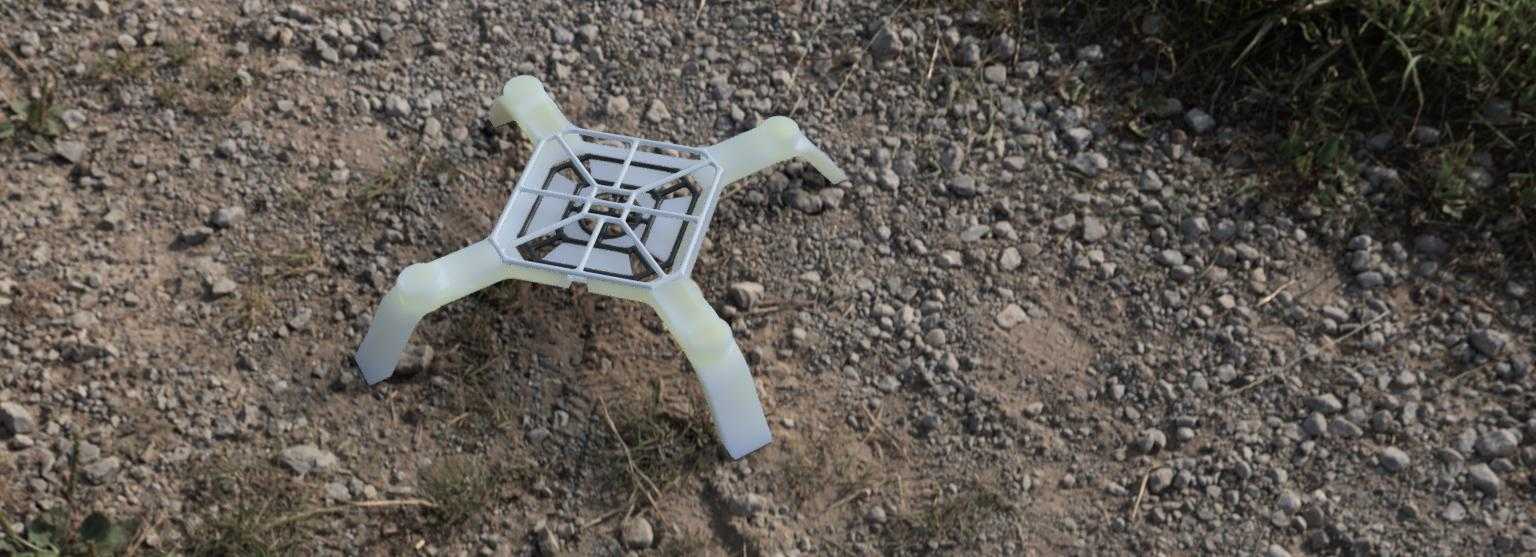

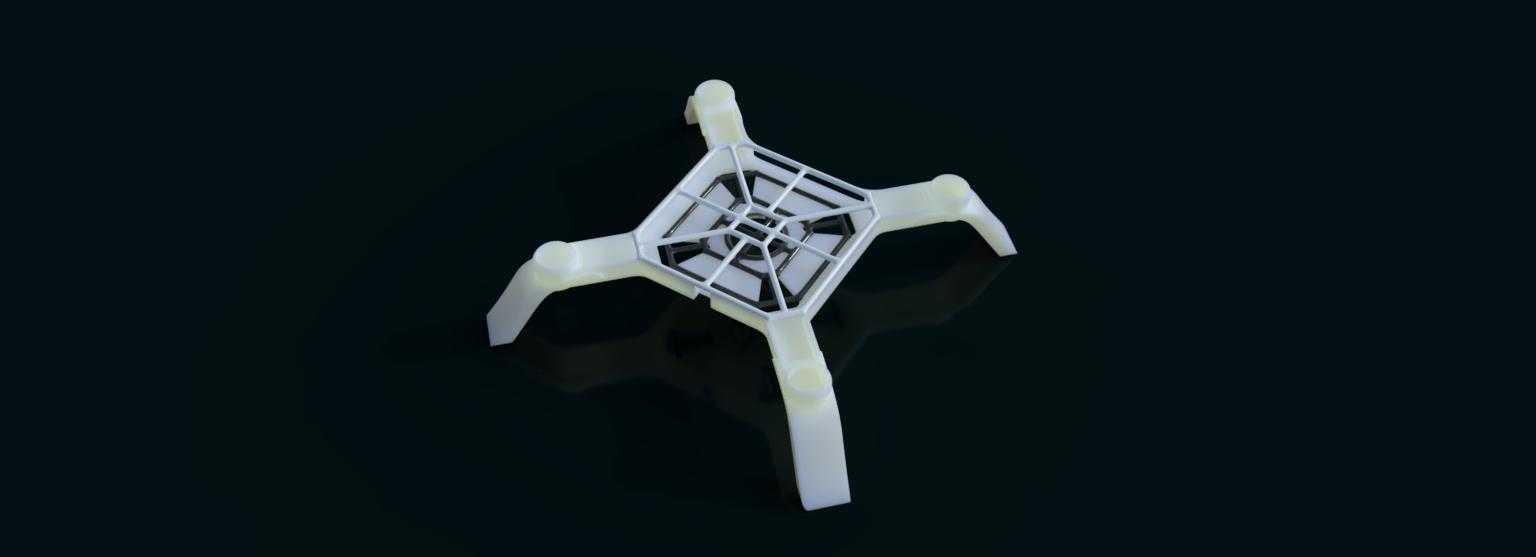

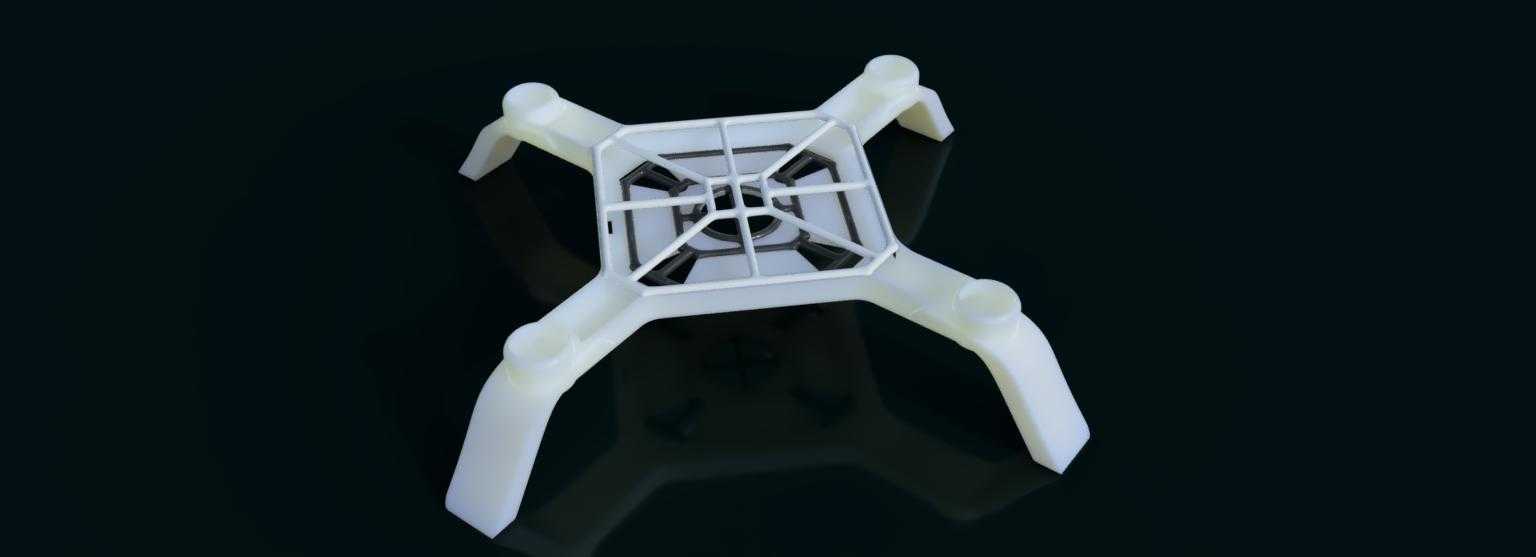

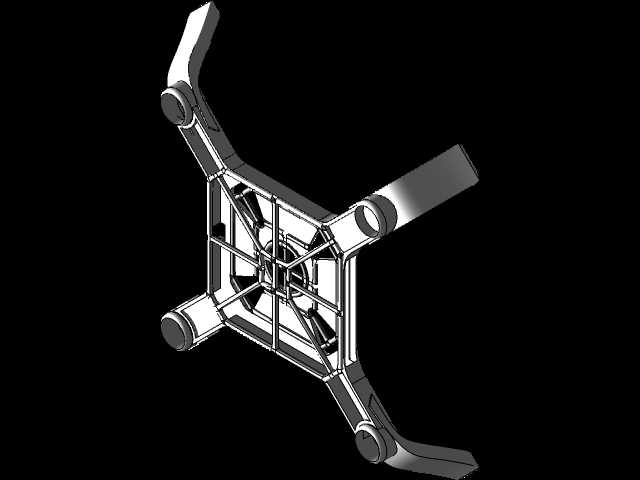

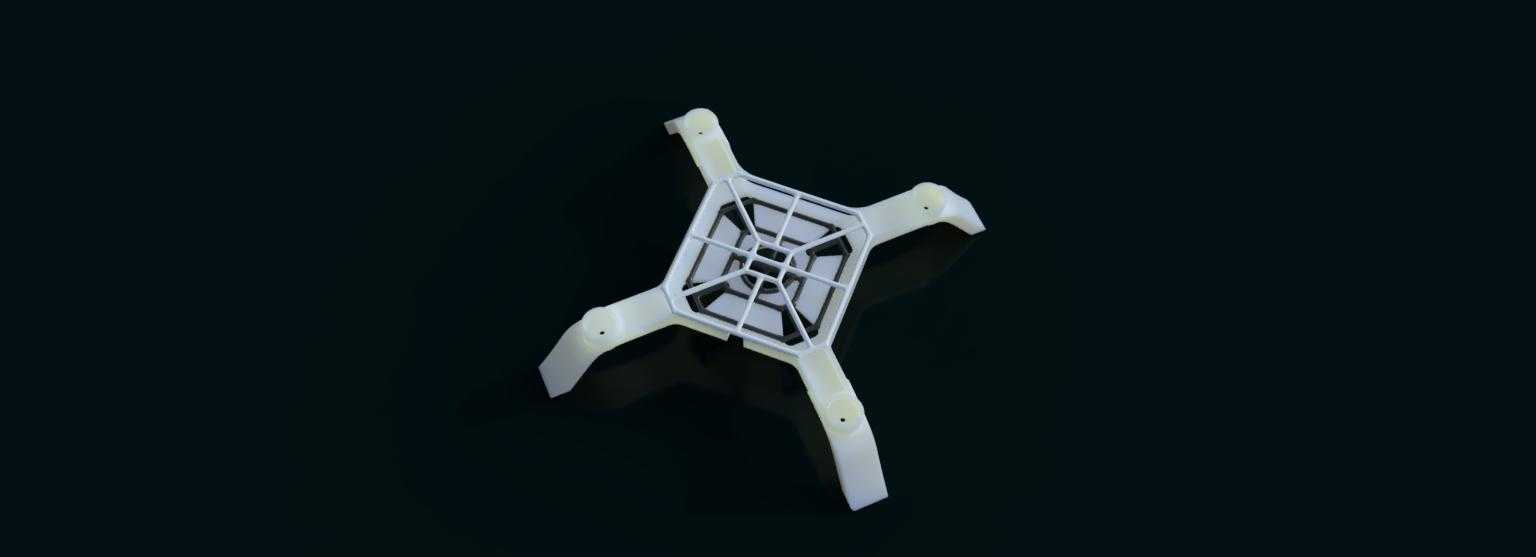

这款四旋翼无人机机架底盘，主要面向户外复杂地形下的航拍、地形测绘、农林巡检等作业场景设计，作为整机的核心承载结构，需要承担飞控模块、动力系统、电池、任务载荷的全部安装固定功能，同时要抵消飞行过程中产生的振动、起降冲击以及户外复杂气流带来的结构应力。从结构设计思路来看，整体采用中心承载盘加四个辐射式机臂安装位的布局，中心区域做了镂空格栅结构，一方面可以降低整机自重，减少飞行过程中的无效载荷消耗，另一方面能够为飞控、电调等核心电子元件预留充足的散热空间，避免长时间户外作业时元件积热导致的工作稳定性下降。四个机臂安装位采用等角度90度分布设计，能够保证旋翼转动时的力矩输出对称，降低飞控的姿态修正压力，提升飞行过程中的姿态稳定性，机臂与中心盘的衔接位置做了圆弧过渡强化处理，避免应力集中导致的起降冲击断裂问题。机臂末端预留了标准的电机安装孔位，能够适配常规22、23系列外转子无刷电机的安装尺寸，安装边界可以兼容8到10寸螺旋桨的转动空间，不会出现桨叶擦碰机架的问题。底盘下方的支撑脚采用向外倾斜的延展设计，起降时能够形成更大的支撑跨度，在碎石、凹凸不平的野外地面起降时，能够有效降低侧翻风险，支撑脚的长度经过匹配设计，既能够保证起降时的缓冲距离，避免底部搭载的任务相机、传感器直接磕碰地面，又不会因为过长增加飞行过程中的风阻。中心承载盘的上层预留了飞控、GPS模块的安装定位柱，下层可以根据作业需求挂载电池、图传模块或者航拍云台，各个安装位的孔位都按照通用航模配件的标准尺寸设计，方便使用者根据不同的作业场景快速更换搭载的配件，不需要额外进行打孔改装。整个底盘的结构做了轻量化优化，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，兼顾抗冲击性能与飞行续航表现，支撑脚的材质选用具备一定韧性的工程塑料，起降时能够通过微小形变吸收冲击能量，不会因为硬着陆出现脆断问题。
