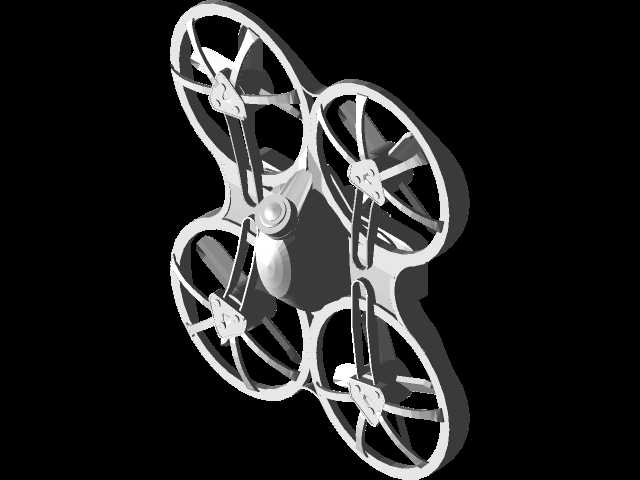

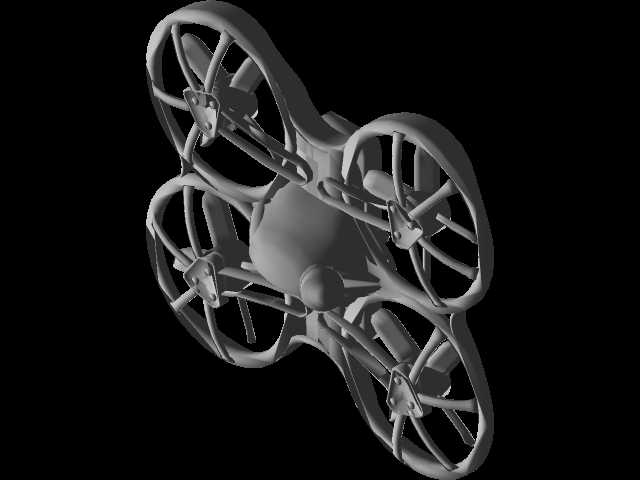

带保护圈微型四旋翼航拍无人机结构设计

这款带全包围桨叶保护圈的微型四旋翼飞行器，主要面向室内近景航拍、狭小空间巡检、青少年科创教学实训场景设计，相比常规无保护圈的航拍无人机，其全包络的桨护结构能在碰撞墙面、管线、室内家具时避免桨叶直接剐蹭受损，同时降低高速旋转桨叶触碰人体造成划伤的风险，适配人员密集的室内作业、教学演示场景使用需求。从结构设计逻辑来看，整机采用一体化中心机架布局，四个机臂从中心载荷舱向外延伸，末端直接集成桨叶保护圈结构，省去额外加装保护罩的连接紧固件，既减少整机装配零件数量，也能降低机臂与保护圈连接位置的应力集中风险，在发生轻微碰撞时，冲击力可通过环形保护圈均匀传导至整个机臂框架，避免单点受力导致机臂断裂。动力单元布置在每个保护圈的中心位置，桨叶旋转平面完全处于保护圈的环形包围范围内，保护圈的轴向高度略高于桨叶上下端面，即使飞行器发生侧翻、倒置跌落，桨叶也不会直接接触地面，能有效降低炸机后的桨叶损坏概率。中心载荷舱预留了通用的微型摄像头、飞控板、锂电池安装位，舱体内部设置有纵横交错的加强筋结构，在控制整体壁厚、减轻整机重量的同时，保证舱体结构刚度，避免飞行过程中机架共振影响飞控传感器的采样精度。整机外形尺寸控制在掌心可握持的范围内，安装边界完全处于四个保护圈外边缘围成的圆形区域内，无需额外预留桨叶旋转的安全避让空间，在穿越狭窄管道、室内货架间隙等狭小空间时，只需保证通行空间直径大于保护圈外径即可顺利通过，无需额外计算桨叶旋转的扫掠边界。机臂与中心舱的过渡位置采用大圆角平滑过渡，既减少飞行过程中的结构风阻，也能避免应力集中导致的机臂疲劳断裂，保护圈的环形截面采用流线型设计，降低桨叶气流流过保护圈时产生的紊流，提升飞行姿态的稳定性。起落结构直接集成在保护圈下沿，无需额外加装独立起落架，进一步降低整机重量，同时保证飞行器水平放置时的重心稳定，起飞降落时保护圈下沿可直接接触支撑面，分散着陆冲击力，避免硬着陆时冲击力直接传导至中心舱内的精密电子元件。
