月表采样滑动滚筒结构设计方案

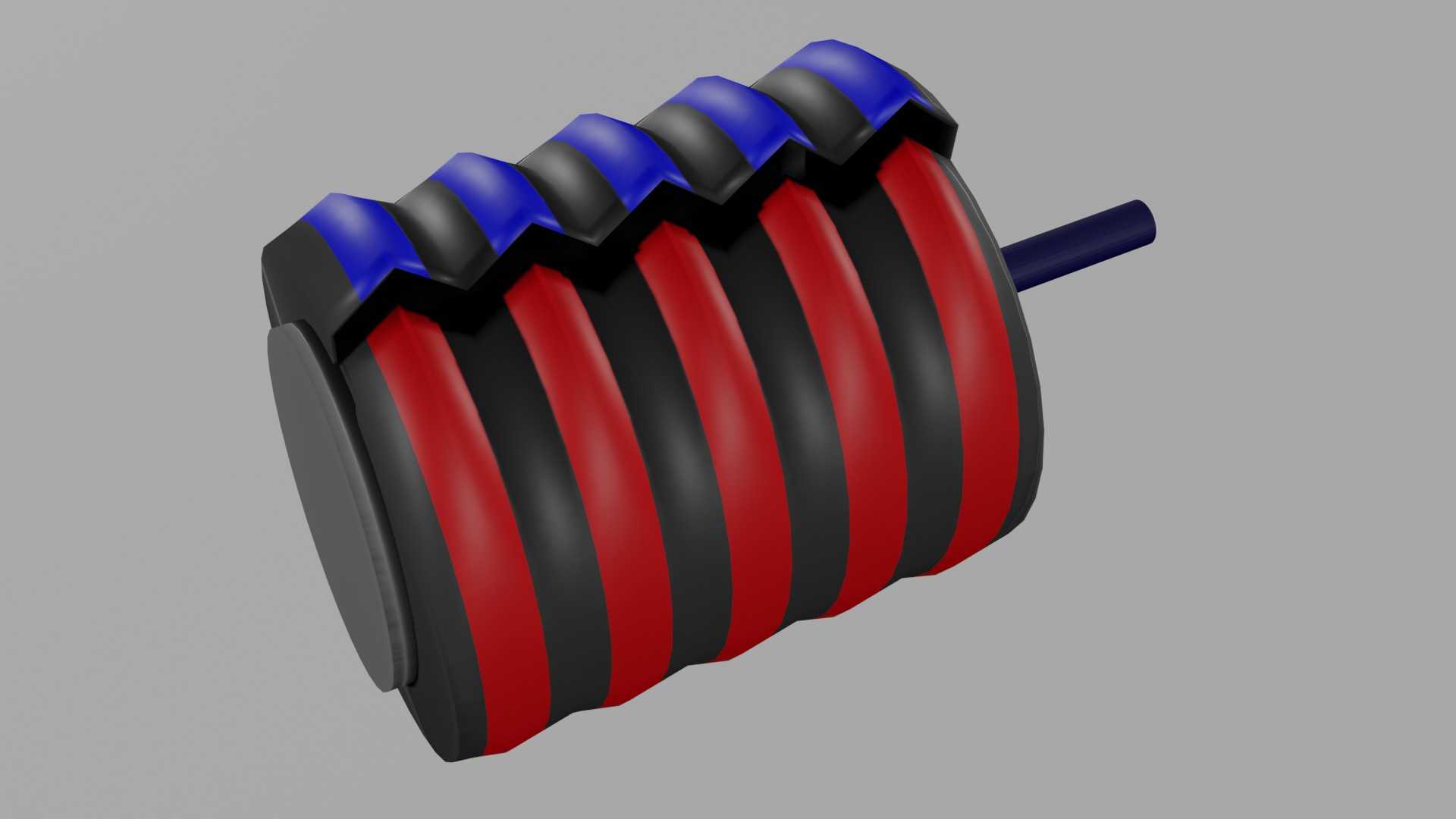

该滑动滚筒是面向地外天体表层采样作业开发的核心执行部件，主要适配星表无人采样转移场景，针对低重力、无大气、月壤颗粒棱角锋利易磨损的特殊工况做了定向结构优化，可在采样作业过程中实现表层样品的高保真留存、低损耗转移与可控卸载，从结构层面解决传统采样勺在低重力环境下样品洒落、扬尘干扰探测设备、填充率不足的共性问题。滚筒主体采用铝合金材质加工成型，外圆周布置多道环形橡胶唇结构，相邻橡胶唇之间形成独立的采样容腔，作业过程中滚筒沿星表滚动时，橡胶唇可自适应贴合起伏的月表地形，将表层松散沉积物刮入容腔内部，相比传统刚性采样结构，橡胶唇的弹性变形可补偿地形高度差带来的采样间隙，避免硬质结构磕碰星表石块造成的部件损伤，同时可在滚动过程中阻挡容腔内样品向外洒落，减少低重力环境下的样品逃逸。滚筒的转动由侧置的驱动单元提供动力，驱动单元与滚筒连接位置采用橡胶隔板做静密封处理，隔绝月壤微细颗粒进入传动副造成的磨损失效，保证转动机构在高粉尘环境下的长期运行可靠性。从安装边界来看，该滚筒的适配安装鼓径为450mm，轴向鼓体长度为360mm，额定作业负载下整体质量控制在5kg级别，可直接适配中小型星表巡视器的采样机械臂末端安装接口，无需额外增设复杂的转接结构，单滚筒满容状态下可容纳约40升的表层松散样品，可满足单次采样任务的样品容量需求。结构设计上做了填充自适应优化，随着滚筒滚动采样，容腔内样品重量逐步增加，容腔开口处的通流截面会随负载变化自适应调整，当滚筒接近满容状态时，通流截面完全闭合，此时滚筒整体形成封闭的回转结构，即使在巡视器长距离转移行驶过程中，容腔内的样品也不会出现洒落、逸出的问题，可保证采集到的表层样品几乎无损耗地转移至样品存储容器内，同时封闭状态下的滚筒在滚动转移过程中不会带起扬尘，避免扬尘覆盖巡视器表面的光学探测元件、太阳能帆板等敏感部件。橡胶唇的尺寸参数预留了调整余量，可根据作业区域的沉积物颗粒度、地形起伏特征调整唇片的伸出长度与硬度，在粗颗粒砾石分布较多的区域可采用硬度更高、伸出长度更短的唇片结构，提升结构抗冲击能力；在细颗粒月壤分布的平坦区域可采用硬度稍低、伸出长度更长的唇片结构，提升采样填充率，保证不同作业场景下都能获得最优的采样效率。滚筒整体做了动平衡校准，转动过程中径向跳动量控制在极小范围内，可降低驱动单元的负载波动，减少采样作业过程中对巡视器本体的姿态干扰，适配巡视器低重力环境下的姿态控制要求。
