铝合金六辐全向移动轮结构设计

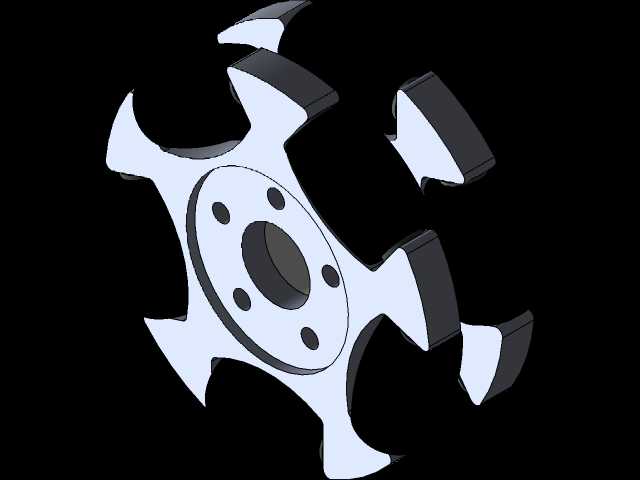

这款全向轮主要面向AGV搬运小车、智能仓储分拣设备、服务型移动机器人等需要平面内任意方向移动的行走场景，区别于传统差速轮需要转弯半径的移动逻辑，该轮体可在不改变自身朝向的前提下实现横向、斜向、零半径回转等多自由度移动，能大幅缩小移动设备的作业空间需求，适配窄通道仓储、密集工位物料转运等对空间利用率要求较高的工况。轮体主体采用铝合金材质加工，在保证结构强度的前提下有效降低了自身重量，减少移动过程中的转动惯量，提升启停响应速度，同时铝合金的耐磨特性也能延长轮体在常规环氧地坪、硬化水泥地面的使用寿命。结构设计上采用六辐式主轮毂布局，轮毂中心设置带台阶的安装轴孔，轴孔周边均匀分布六个安装沉孔，可直接通过螺栓与驱动电机输出法兰或者从动轮轴座对接，安装时需注意沉孔的同轴度公差控制在0.02mm以内，避免高速转动时出现偏摆震动。轮毂外缘均匀分布六个独立的辊子安装位，每个辊子的轴线与主轮轴线呈45度夹角布置，这种布局能保证轮体在任意转动角度下都至少有两个辊子与地面接触，避免移动过程中出现卡顿或者跳动。设计过程中优先考虑了安装边界的适配性，主轮的外径尺寸可根据设备负载需求调整，中心安装孔的孔径、沉孔分布圆直径都预留了参数化调整空间，可适配不同功率的驱动单元安装要求。辊子与主轮毂的连接采用销轴嵌入式结构，销轴两端设置卡簧槽，装配后通过轴用卡簧限位，避免辊子在转动过程中脱出，同时销轴与辊子内孔之间预留了合适的配合间隙，保证辊子可绕自身轴线自由转动，不会出现卡滞。在实际选型应用中，需要根据设备的整体负载计算单轮的承重能力，铝合金材质的轮体单轮额定承重可覆盖10kg到80kg的区间，若需要更大承重可调整轮毂壁厚或者更换更高强度的铝合金牌号。轮体的外形轮廓做了圆弧过渡处理，没有尖锐棱角，既避免了装配过程中划伤操作人员，也能减少转动过程中与周边线缆、设备外壳的剐蹭风险。针对不同的地面工况，辊子外层可包覆聚氨酯或者橡胶材质，提升与地面的摩擦力，减少行走过程中的打滑现象，同时也能起到一定的减震效果，降低移动过程中的噪音。
