喷气发动机涡轮叶片精密三维结构

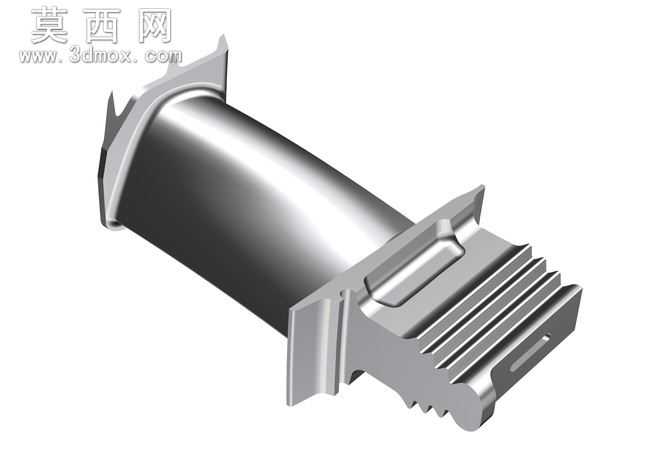

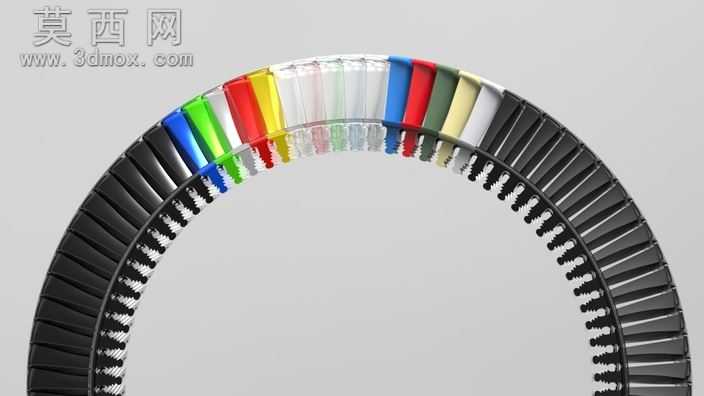

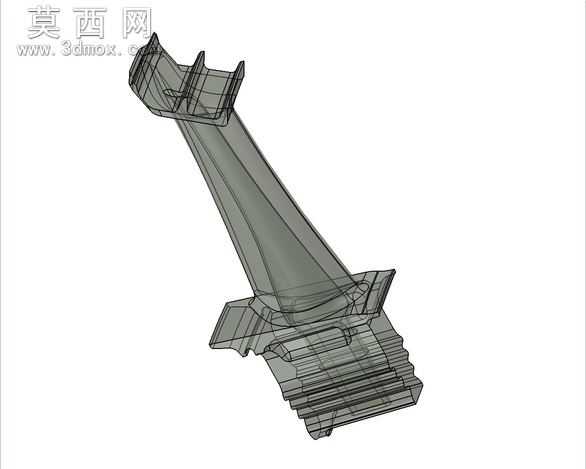

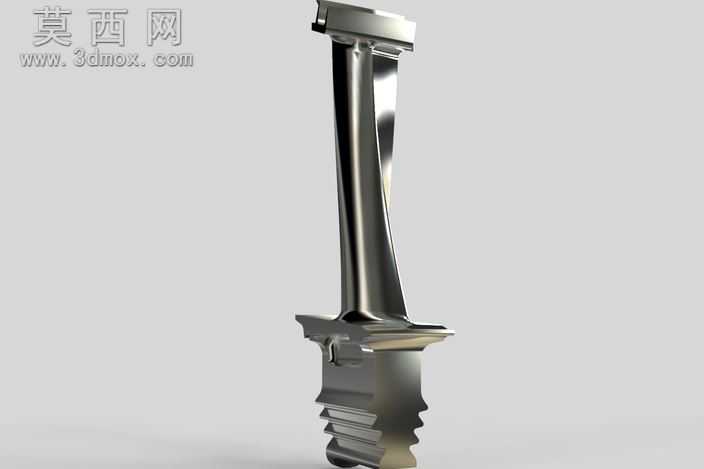

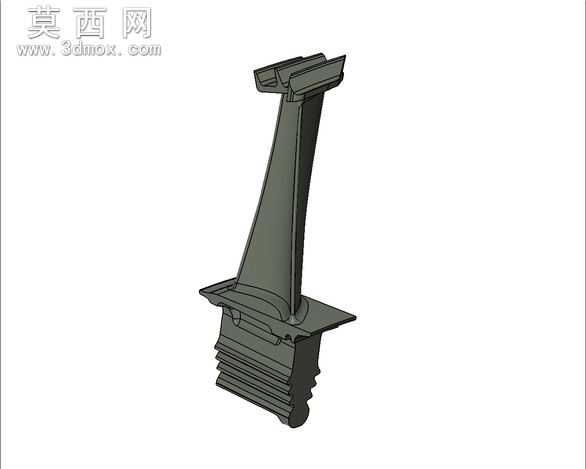

本模型为喷气发动机核心部件涡轮叶片的三维数字化设计成果，建模过程严格遵循航空发动机涡轮叶片的真实工程设计逻辑，完整还原了该类高温动力部件的结构特征与细节设计。建模阶段首先依据涡轮叶片的气动外形要求，构建叶身的复杂曲面造型，通过多截面曲面拟合、曲率连续过渡处理，保证叶身型面符合气流做功的气动需求，曲面精度控制在工程设计允许的公差范围内，还原了叶身从叶根到叶顶的扭转变形特征，匹配实际工作中气流流经叶片的角度变化需求。叶根部分采用枞树型榫头结构设计，建模时精准还原了榫头的多道齿形结构、定位卡槽与安装基准面，每一处齿形的角度、过渡圆角都按照真实涡轮叶片的装配要求设计，保证叶片与轮盘装配时的定位精度与连接强度，可直观呈现叶片与涡轮盘的装配配合关系。叶身与榫头的过渡区域做了平滑的圆角过渡处理，还原了真实部件为降低应力集中设计的结构细节，叶顶部分的封严结构、边缘倒角也都逐一还原，完整呈现叶片的全尺寸结构特征。材质渲染阶段，针对涡轮叶片的高温合金材质特性，调整金属材质的反光度、粗糙度与金属质感参数，模拟高温合金经精密铸造后的哑光金属质感，同时通过光影渲染突出叶身曲面的流畅弧度、榫头齿形的规整结构，让模型的视觉呈现贴近真实零部件的质感。设计过程中充分考虑涡轮叶片的工作工况，结构设计兼顾气动效率与结构强度，叶身的曲面造型保障高温燃气流经时可高效将热能转化为旋转机械能，榫头的齿形结构可承受工作过程中的高速旋转离心力与高温载荷，过渡区域的圆角设计可有效降低应力集中风险，提升部件的工作寿命。该三维模型完整呈现了涡轮叶片从叶身气动外形到叶根安装结构的全部细节，可用于航空发动机结构教学、动力部件原理演示、相关机械设计的参考素材，帮助使用者直观理解喷气发动机核心热端部件的结构设计逻辑与工程设计要点。
