电机驱动斯特林发动机结构模型

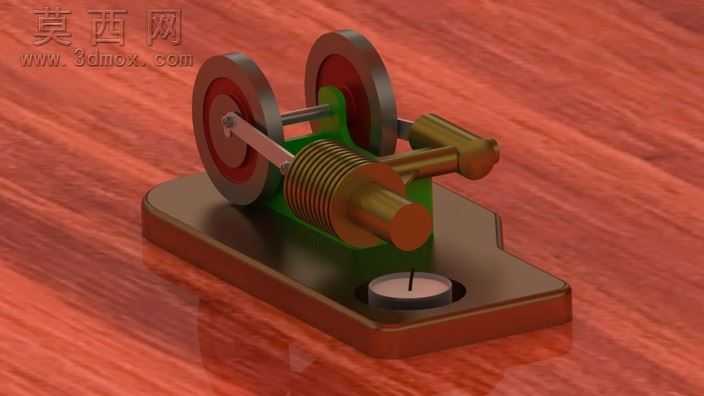

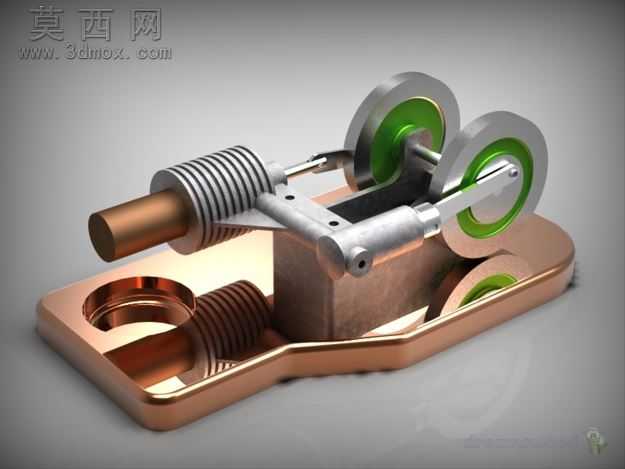

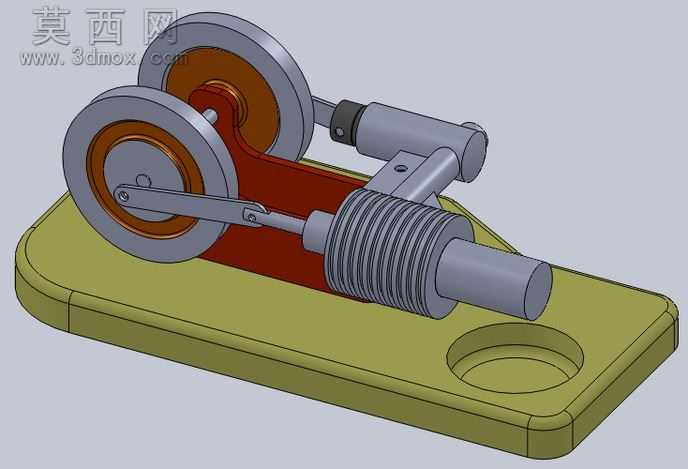

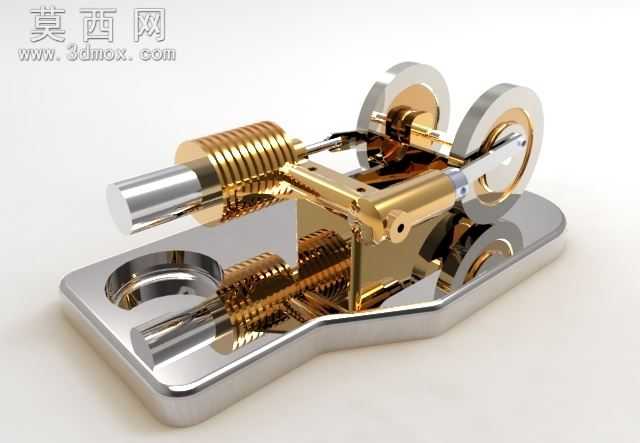

本模型为电机驱动形式的斯特林发动机三维结构设计，整体采用三维建模软件完成全参数化构建，各零部件均按照实际机械传动逻辑完成装配约束，可直观呈现斯特林循环的动力传递全过程。模型整体布局规整，底座采用一体化板式结构设计，预留有加热工位的凹槽结构，为外置加热源提供稳定的放置空间，底座边缘做圆角过渡处理，既提升外观质感也避免装配过程中的锐边磕碰。动力传动部分采用双飞轮结构设计，飞轮轮缘与轮毂做差异化材质区分，通过曲柄连杆机构与动力活塞、置换活塞完成连接，可将活塞的往复直线运动精准转换为飞轮的旋转运动，传动杆件的铰接位置均预留标准轴孔间隙，符合实际机械装配的公差要求。气缸部分做了散热鳍片的细节建模，密集的环形鳍片结构可增大散热面积，还原斯特林发动机冷端的散热设计逻辑，气缸与活塞的配合面做同轴度约束，保证运动过程中无卡滞。驱动电机通过支架固定在底座对应位置，输出端与传动机构做适配连接，可替代传统热源驱动实现机构运转演示。建模过程中对所有零部件的材质做了区分设置，金属结构件采用哑光钢质材质，底座采用工程塑料质感的橄榄绿材质，传动部件做金属光泽处理，渲染后可清晰区分不同功能的结构模块。设计过程中严格遵循斯特林发动机的工作原理，对曲柄转角、活塞行程、连杆长度等参数做匹配校核，保证各运动部件的运动轨迹无干涉，既可以作为原理演示的教学模型，也可为小型斯特林动力装置的结构设计提供参考，完整还原了外燃式热机的核心结构逻辑，拆解后可清晰展示每个零部件的外形特征与装配关系。
