Pixhawk4迷你飞控板外壳结构设计

这款飞控壳体的设计，最初是为了适配小型多旋翼无人机的紧凑装机需求，在做整机结构排布的时候，市面上现成的迷你飞控外壳要么接口对位不准，要么壳体厚度冗余太多挤占飞控仓空间，才动手做了这套结构。从实际装机场景来看，这类迷你飞控多用于轴距250以下的穿越机、小型测绘无人机以及室内巡检无人机，飞控仓往往被架在机身中心板上方，周边要避让电调、图传天线、GPS模块的安装位，所以壳体的外形边界控制得非常严格，整体做了直角切边的长方体构型，没有多余的外凸结构，能直接贴装在碳纤中心板的预留安装位上，四个角的安装孔位对齐主流迷你飞控的通用孔距，不需要额外做转接板就能固定。

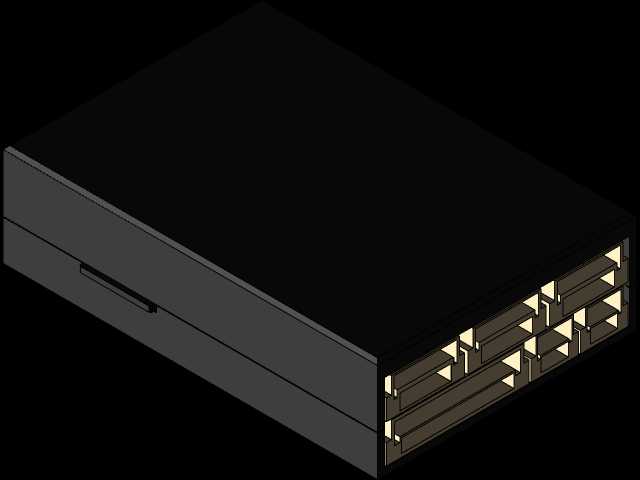

壳体分上下两层扣合结构，上层是封闭的盖板，做了均匀的壁厚处理，既能屏蔽外部的电磁干扰，又能在炸机的时候抵挡外部冲击，避免飞控主板上的陀螺仪、气压计元件直接受撞击损坏。下层壳体对应飞控主板的接口端做了精准的开口避让，所有排针接口的开槽尺寸刚好匹配接口的外轮廓，不会出现插线时接口卡滞、线材被壳体挤压的问题，同时开槽边缘做了微小的倒角，避免组装时割伤线材外皮。从安装边界来看，壳体的整体高度控制得极低，扣合之后不会和上方叠装的GPS模块产生干涉，侧边的开槽位置刚好对齐常用的走线方向，装机时舵机线、电调信号线可以直接顺着壳体侧边引出，不需要额外弯折线材，能减少线材应力对飞控安装稳定性的影响。

设计过程中没有照搬原厂外壳的尺寸，而是结合实际装机的测量数据做了微调，接口的排布间距参考了常用杜邦线、SH1.25端子的插头宽度，相邻接口之间预留了足够的插线空间，不会出现插一个接口就挡住相邻接口的情况。壳体内部做了微小的定位柱，刚好卡进飞控主板的定位孔里，组装时主板不会在壳体内晃动，上下壳扣合之后的缝隙控制在0.1mm以内，既能阻挡日常飞行时的灰尘、少量溅水进入壳体内部，又不会因为公差问题导致扣合不严。对于做小型无人机结构设计的从业者来说，这套壳体可以直接导入整机装配体里做干涉检查，也能根据自身的装机需求微调安装孔位、壳体壁厚，不用从零开始测绘飞控主板的外形和接口位置，能省下不少前期测绘的时间，在做紧凑级无人机的飞控仓布局时，可以直接参考这套壳体的边界尺寸预留安装空间，避免后期出现结构干涉需要反复改模的问题。
