轻量化仿生结构76mm轴距四旋翼机架

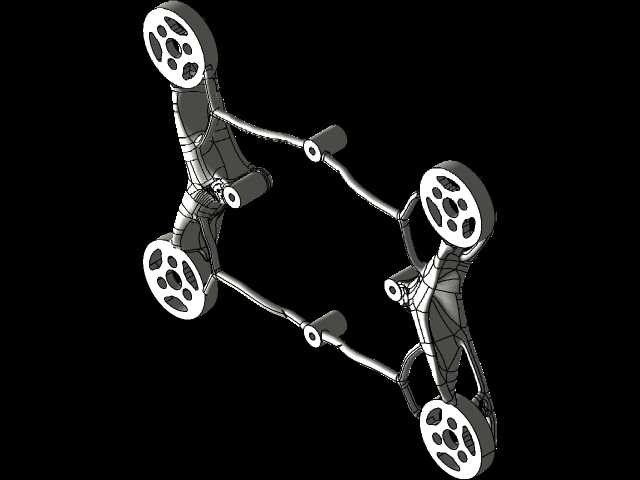

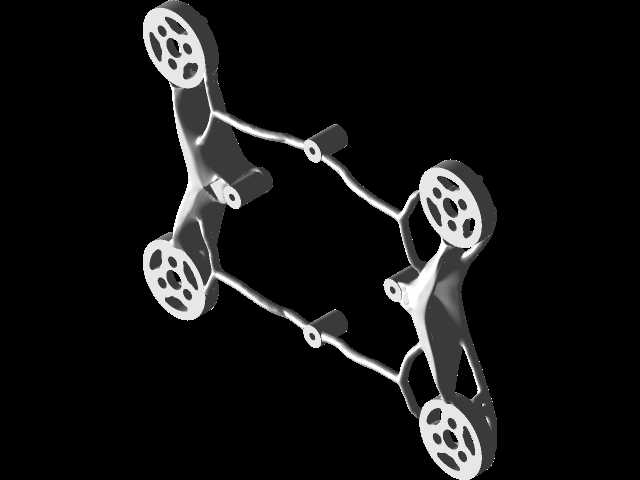

　　这款机架针对微型穿越类四旋翼飞行器设计，核心适配76mm轴距的动力布局，主要面向室内竞速、近距航拍、教学实验类小型无人机的装机需求，能够在狭小空间内完成稳定飞行，适配小尺寸桨叶与微型动力套装的安装要求。从结构设计逻辑来看，机架采用了生成式拓扑优化的仿生框架形态，摒弃了传统十字或X型平板机架的冗余材料布局，在四个机臂与中心板的衔接位置做了连续的曲面过渡，既保证了机臂末端电机安装位的位置精度，又通过力流路径的优化削减了非承载区域的材料占比，整体自重远低于同尺寸的传统注塑或碳板机架。在安装边界上，四个机臂末端的电机安装座预留了适配微型无刷电机的标准孔位，中心区域预留了飞控、电调、电池的安装空间，机臂上的走线槽位可以直接嵌入动力线材，

　　避免飞行过程中线材晃动带来的气动干扰与配重偏移。实际应用场景中，这类轻量化机架能够有效降低整机起飞重量，在同等电池容量下提升续航时长，同时仿生曲面的结构形态在受到轻微撞击时，能够通过结构的微小形变吸收冲击能量，减少炸机时电机、飞控等核心部件的损坏概率。不同于传统等截面机臂的设计，这款机架的机臂截面从中心到末端呈现渐变式的尺寸变化，靠近中心板的位置截面更大，承担整机的主要抗弯抗扭载荷，靠近电机安装位的位置截面收窄，既减少了端部重量，又降低了机臂对桨叶下洗气流的遮挡，能够小幅提升动力效率。机架的整体安装孔位都做了同轴度公差控制，保证四个电机的安装平面处于同一水平面，减少飞行过程中的姿态偏移，降低飞控的校准难度，

　　对于新手组装调试也更为友好。在结构强度验证层面，这种生成式设计的框架在同等重量下的抗扭刚度比传统平板机架提升近四成，能够承受大油门飞行时的动力振动，不会出现机臂共振导致的飞行姿态抖动问题，适配室内穿越飞行时频繁的急加速、急转向动作，也能支撑小重量的微型摄像头安装，满足第一视角飞行的搭载需求。
