圆柱式抛球执行机构结构设计

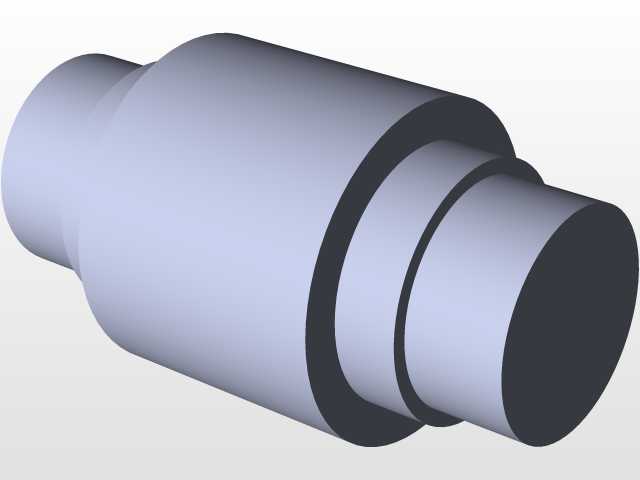

在休闲娱乐设备、小型物料分拣输送、教学演示实验装置的场景中，这类圆柱式抛球执行部件常作为核心动作单元嵌入整套设备，承担将球状工件或道具按设定轨迹推送抛出的功能，区别于外露式的连杆抛射结构，该结构采用封闭圆柱壳体设计，能在多尘、存在零散杂物掉落的工况下稳定运行，避免外部碎屑卡滞内部传动构件，降低日常运维的清理频次。从实际使用需求出发，设计时优先考虑了安装适配性，整体采用等直径圆柱外形，安装时可直接通过圆柱面与设备机架的安装孔配合定位，不需要额外设计复杂的安装支座，仅需在壳体端面预留紧固点位即可完成固定，能适配不同机架的安装孔位公差，减少现场安装的调整工作量。结构内部集成了抛射驱动、蓄力复位、行程限位的相关构件，所有运动部件都封闭在壳体内腔，运行时不会出现构件外露剐蹭周边管线或操作人员的情况，安全冗余度更高，适合在人员近距离操作的教学演示设备、商用游艺设备中使用。壳体端部的环形凸缘结构，一方面是作为端盖的定位配合面，保证端盖装配后与壳体的同轴度，避免内部转动构件出现偏心卡滞，另一方面也可作为安装时的轴向定位基准，方便装配时快速确定机构伸入机架的深度，控制安装尺寸偏差。设计过程中针对抛射行程做了适配优化，内部的蓄力构件行程与壳体轴向长度匹配，不需要额外增加外置的蓄力结构，整体径向尺寸紧凑，可嵌入直径不大的设备安装腔体内，不会占用过多设备内部空间，给周边的电控元件、输送管路留出足够的布置空间。从运动逻辑来看，该机构通过单次蓄力完成抛射动作，复位过程依靠内部弹性构件自动完成，不需要额外设置复位驱动源，能简化整套设备的电控逻辑，降低配套控制系统的成本，同时动作响应速度快，可满足连续间隔抛射的工况需求，在小型球类游艺机、实验用小球抛射测试装置、球状零件分选下料设备中都能适配。壳体表面的开槽结构，是作为内部运动构件的行程观察位，同时也可作为手动调试的操作口，设备调试阶段不需要完全拆开端盖，即可通过开槽观察内部构件的运动位置，快速排查卡滞点，也可借助工具通过开槽拨动内部构件完成手动复位，提升调试效率。端部的平整端面设计，可适配不同规格的端盖连接件，根据实际使用场景的防护需求，可选择密封式端盖或者带散热孔的端盖，适配干燥常温或者多尘潮湿的不同工况，拓展了该结构的适用范围。
