ExoSlide60线性滑轨外载玻片结构

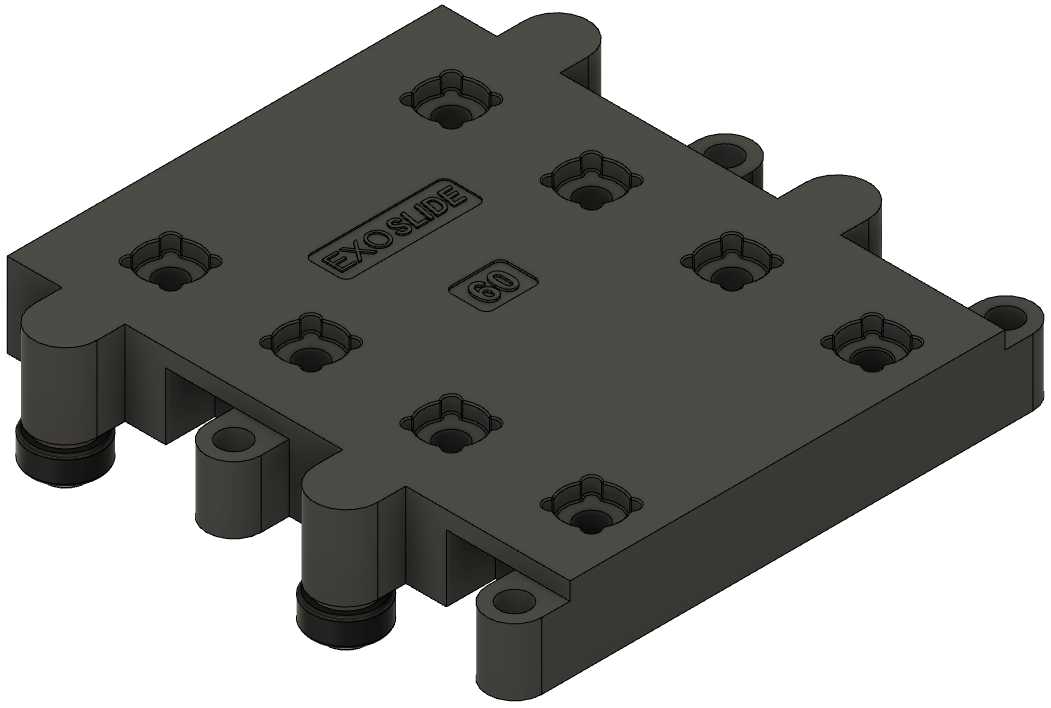

这款线性滑轨配套的载片结构，主要适配30mm规格的钢轨，可兼容6060、6030这类常见工业铝型材搭建的设备机架，在数控雕刻机、小型自动化移栽设备、桌面级加工平台这类需要直线往复运动的场景中应用广泛。从结构设计来看，载片主体采用一体化块状结构，表面预留的多组沉孔用于安装固定负载，孔位排布兼顾了不同安装面的适配性，既可以直接锁附加工主轴安装座，也能固定移栽载台、气动元件安装板这类功能部件。载片侧边伸出的带孔凸耳，可用于安装限位触发挡片、防尘拖链固定端，或是外接辅助润滑管路，不用额外在主体上打孔改造，避免破坏载片的结构强度。底部与滑轨配合的部位，预留了安装滑动组件的定位槽，预装的滑动接触件采用低摩擦设计，能保证在高速往复运动时保持顺畅的运行状态，不会出现卡滞、爬行的问题，同时可以承受一定的倾覆力矩，满足侧装、倒装这类非水平安装场景的使用需求。设计时充分考虑了安装边界，载片整体的外轮廓尺寸做了优化，在保证结构强度的前提下尽可能压缩占用空间，不会和设备上的其他运动部件产生干涉，安装时只需要对齐滑轨的定位基准面，锁紧固定螺丝即可完成装配，不需要复杂的调整工序。载片表面的标识刻印清晰，既标注了产品规格型号，也预留了品牌标识位，方便现场安装时快速识别规格，避免错装。在实际设备应用中，这类载片作为直线运动系统的负载连接部件，承担着传递运动、承载负载的作用，其结构刚性直接影响运动精度，设计时通过合理的筋位布局和壁厚设置，在轻量化的同时保证了足够的结构强度，即使在频繁启停、变负载的工况下，也能保持稳定的运动精度，不会因为长期受力出现形变。对于做非标设备设计的工程师来说，这类标准化的滑轨载片可以直接选型套用，不用从零开始设计滑动连接结构，能大幅缩短设计周期，同时成熟的结构设计也能降低后期设备调试的故障率，减少现场维护的工作量。
