简易插卡式印刷电路板结构设计

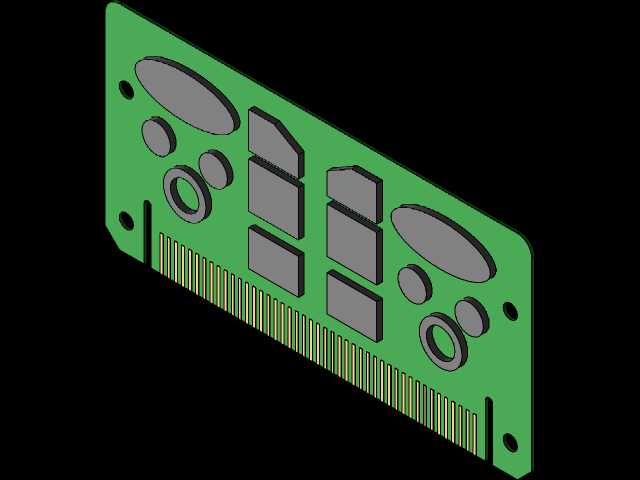

这款插卡式印刷电路板的结构设计，主要面向嵌入式工控板卡、小型功能扩展模块的应用场景，这类板卡常被集成在工业控制机柜、小型检测设备、嵌入式终端内部，通过金手指与主板插槽直接对接，完成信号传输与供电连通，省去额外接线的冗余步骤，适配设备内部紧凑的安装空间。从实际使用需求出发，板体采用标准矩形板型，边缘设置等间距排布的金手指接触区，金手指的长度、引脚间距严格匹配常规板卡插槽的尺寸规范，插入后可保证接触可靠，不会出现引脚错位、接触不良的问题，插拔过程中板体边缘的导向缺口可与插槽内的定位凸台配合，避免反插损坏引脚。板体上预留的多个圆形安装孔，可配合铜柱、螺丝将板卡固定在设备内部的安装位上，孔位的位置避开了板上元件的布设区域，安装时不会与表面元件产生干涉，同时板体边缘的异形避让槽，是为了适配设备内部的凸起结构，保证板卡装入后不会与周边结构件产生磕碰。板面上布设的多个不同尺寸的矩形占位，对应不同封装的贴片元件安装位，涵盖了常规芯片、阻容元件的布设空间，元件排布时预留了足够的焊接操作空间，也兼顾了板上走线的布线路径，避免信号干扰；两个带环形凸台的圆形区域，是预留的接线端子或大尺寸电容的安装位，凸台结构可提升该区域的结构强度，避免元件焊接后板体受力产生形变。设计过程中优先考虑板卡的安装兼容性，板体的整体厚度采用常规板卡的标准厚度，可适配绝大多数通用插槽的夹持力度，板体边角做了小圆弧过渡处理，避免安装插拔过程中边角划伤操作人员或周边线材。板上的定位孔同时兼顾了不同安装场景的需求，既可以横向插入插槽固定，也可以通过铜柱实现立式安装，适配不同设备内部的布局要求。元件布设区域与金手指区域预留了足够的安全距离，避免插拔过程中剐蹭板上元件，同时板体上的异形开孔除了避让结构件，也可辅助设备内部的空气流通，帮助板上元件散热，避免长时间工作时热量堆积影响元件性能。
