ESP32-S3芯片封装结构三维建模

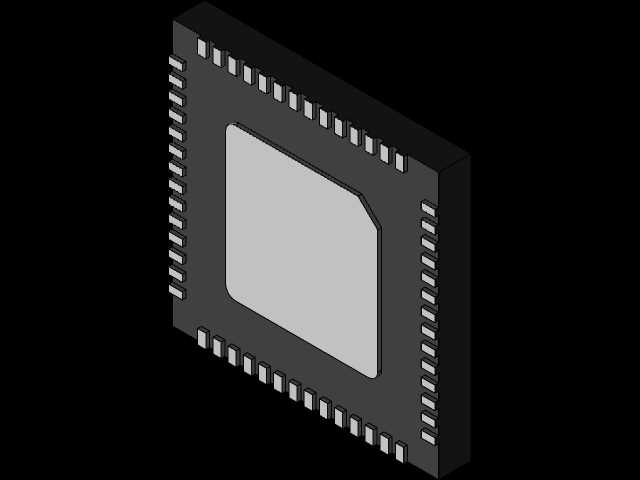

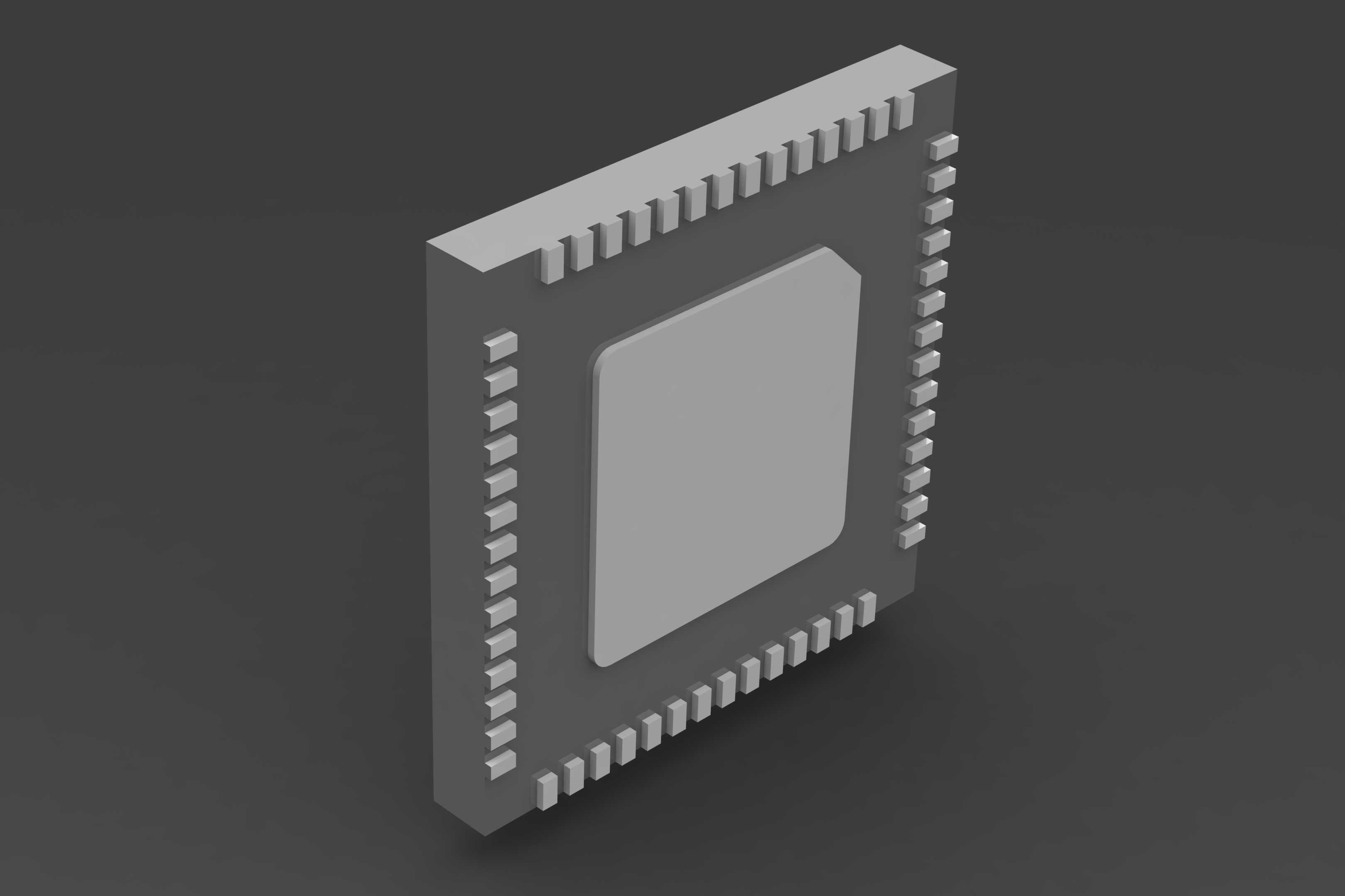

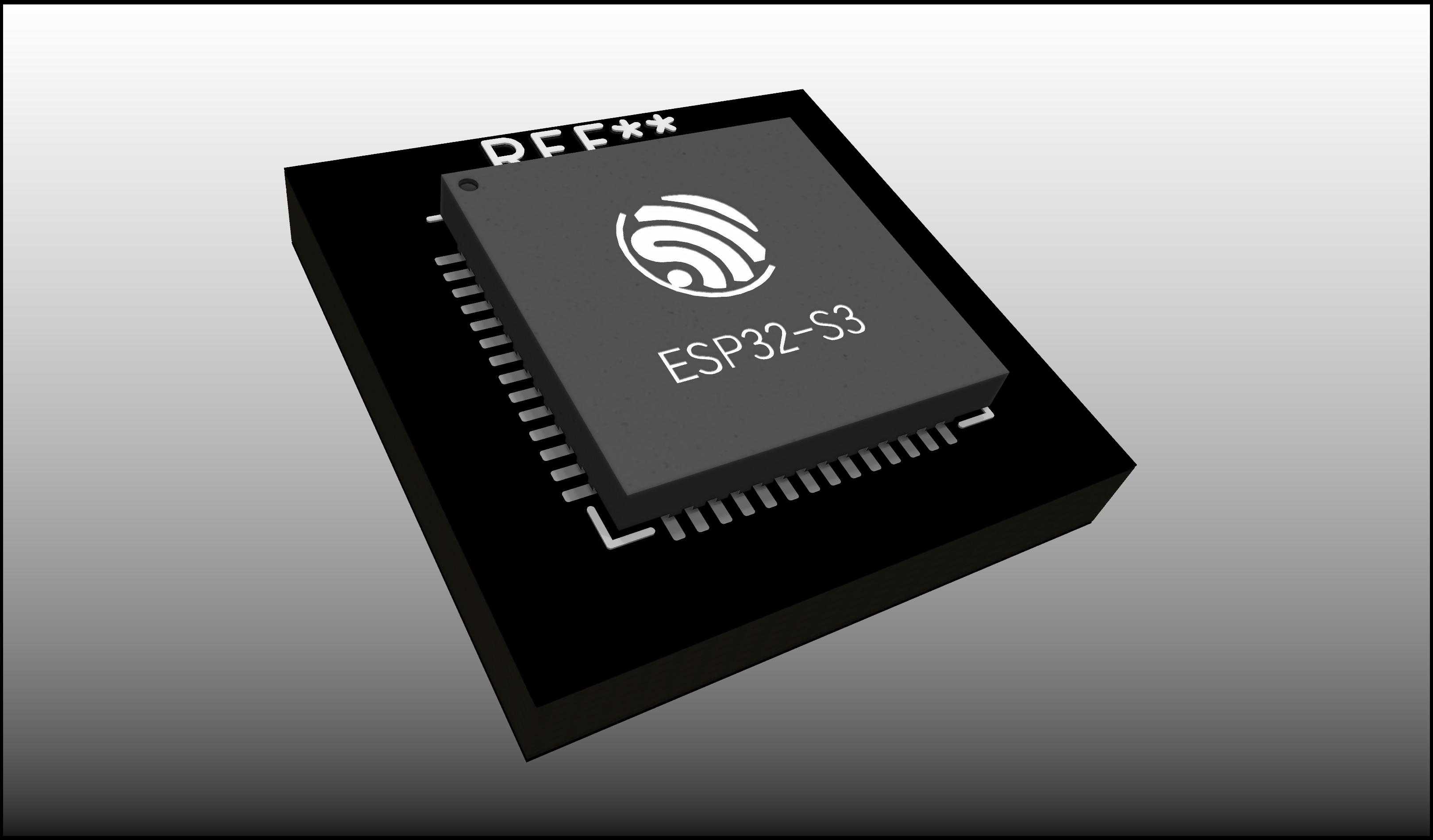

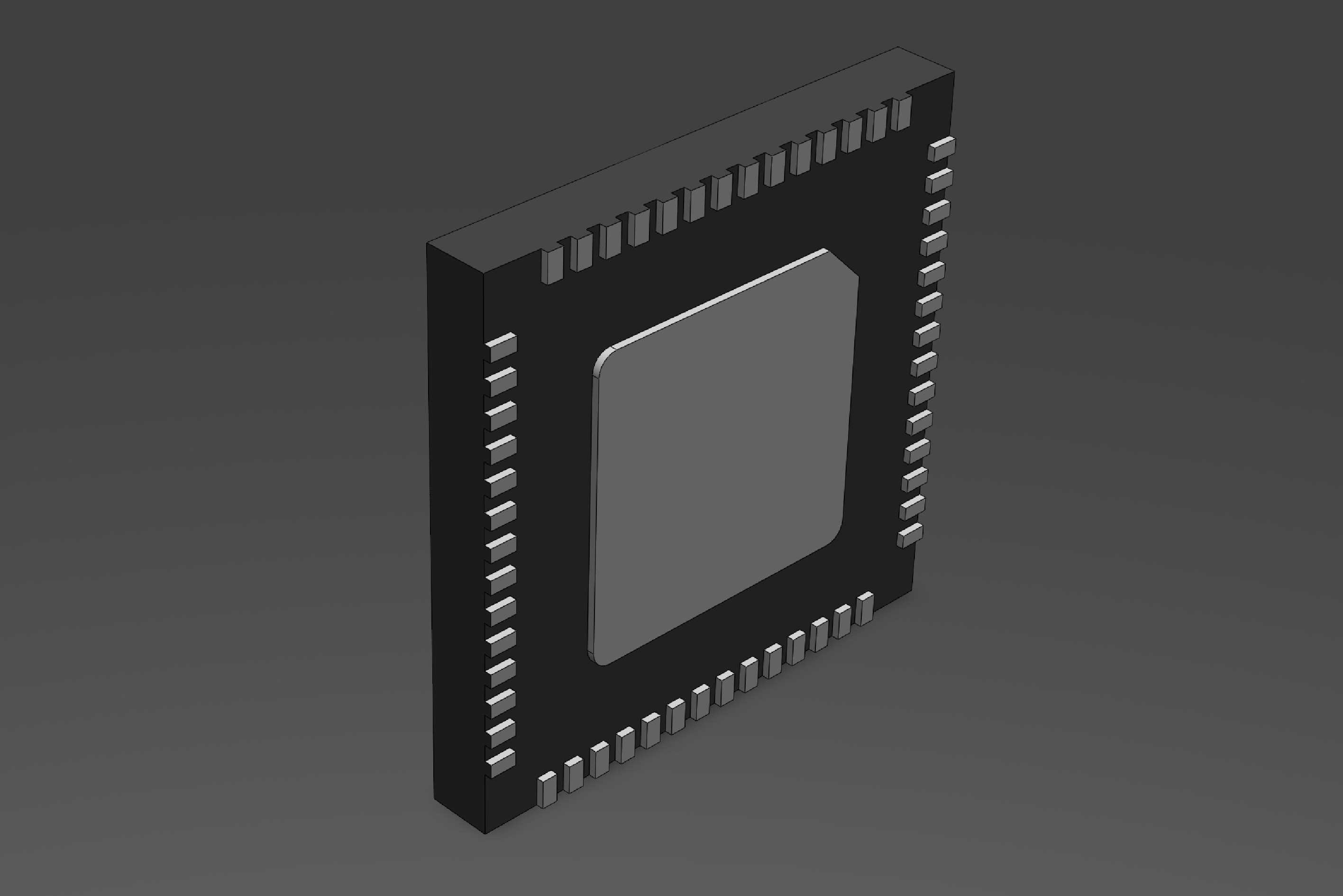

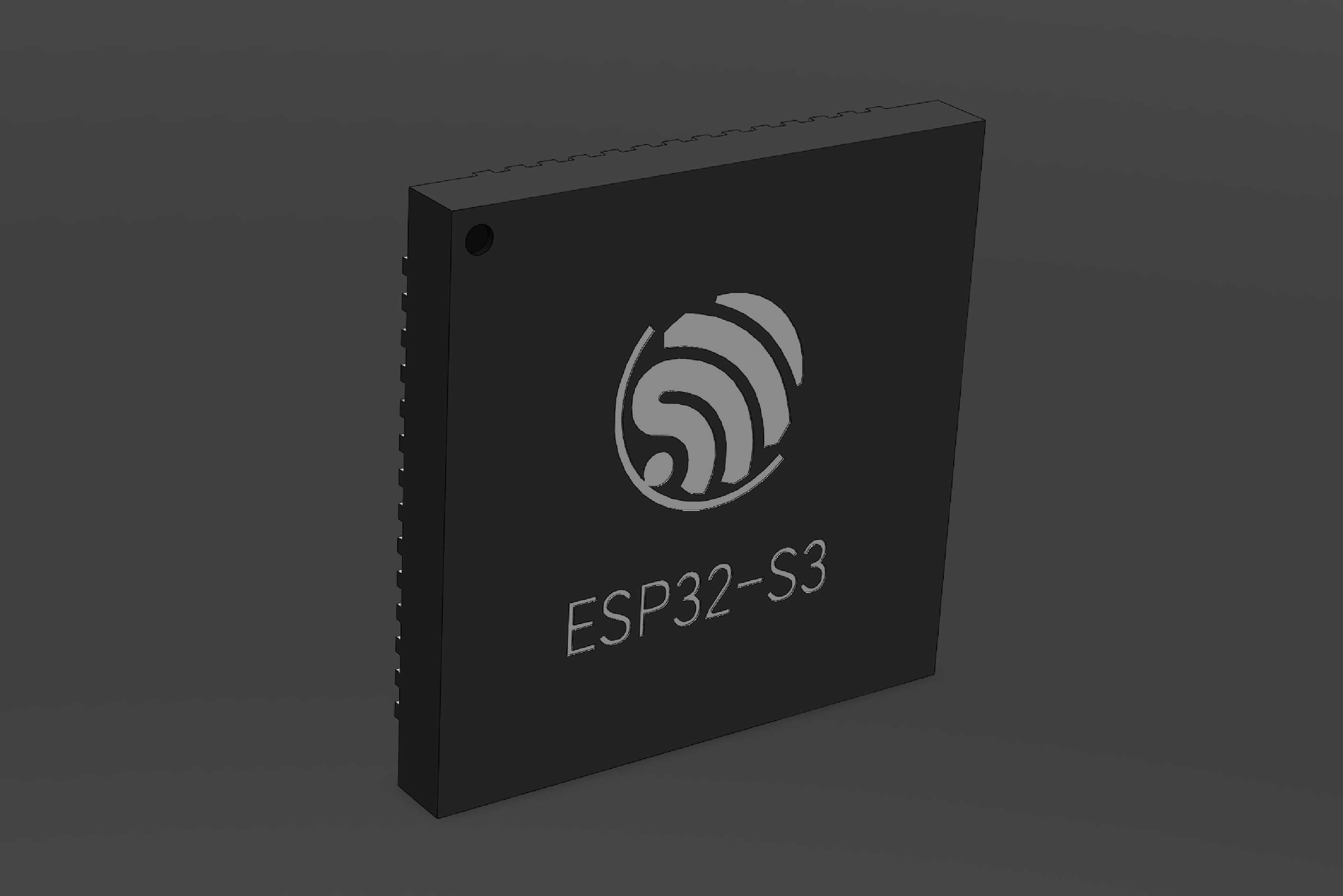

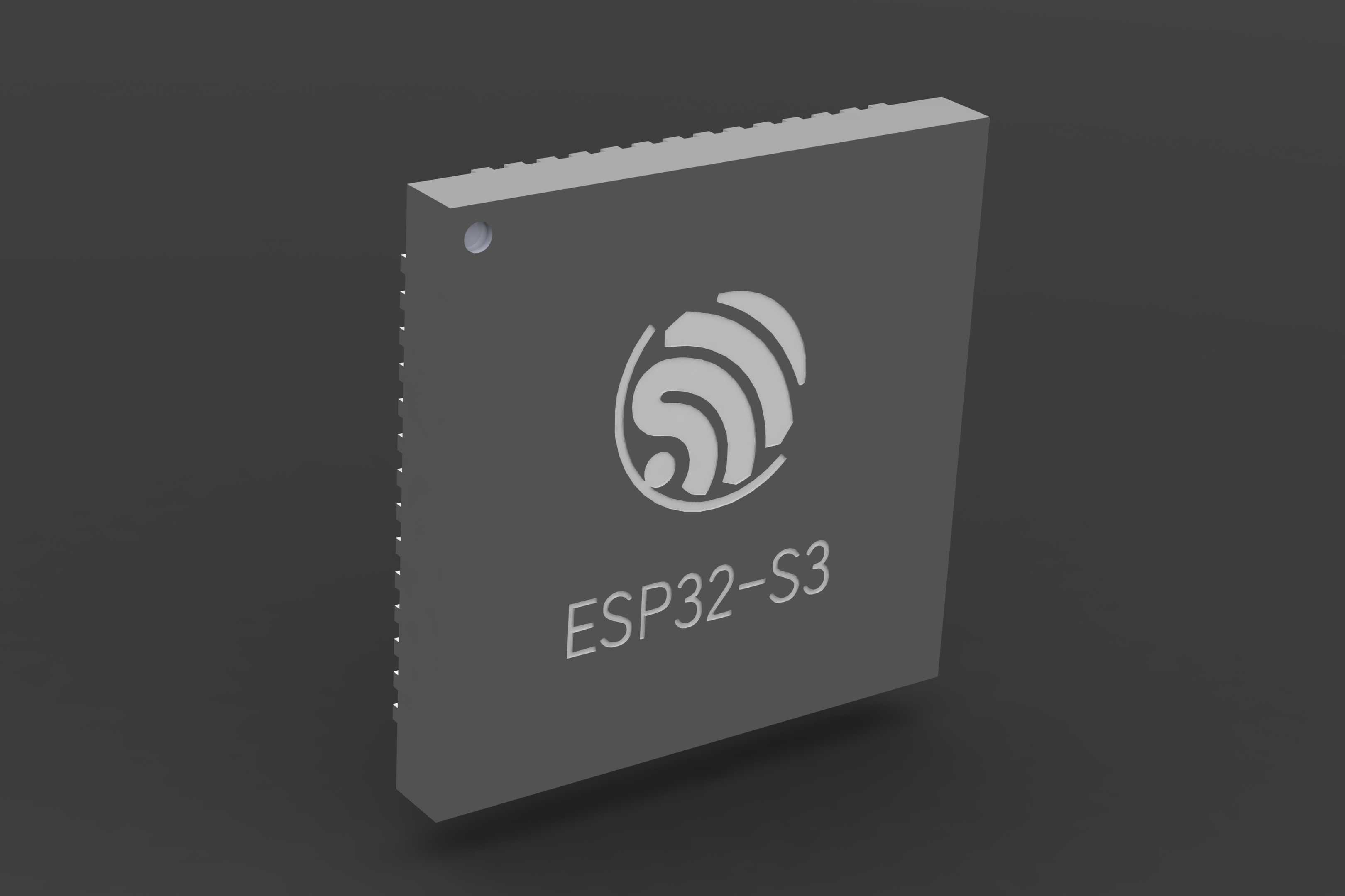

在物联网终端设备、智能传感节点、边缘计算控制模块的硬件开发流程中，主控芯片的封装结构三维模型是PCB布局、结构干涉校验、整机装配仿真环节不可或缺的基础参考资料。这款ESP32-S3芯片的三维建模，完全围绕实际硬件设计中的装配需求展开，建模过程中优先还原了QFN封装的核心结构特征：芯片本体的塑封壳体采用方正的块体结构，表面丝印的标识区域做了对应特征还原，引脚部分严格按照量产封装的引脚间距、引脚宽度、引脚伸出长度做参数化建模，每一侧的引脚排布都对应实际芯片的引脚定义顺序，避免出现引脚错位、间距不符导致的PCB封装匹配错误。从设计思路来看，建模时没有做多余的外观美化处理，所有结构特征都服务于工程设计校验需求：芯片底部的散热焊盘区域按照官方 datasheet 给出的尺寸做了下沉特征处理，方便结构工程师在做整机热设计时，准确评估散热焊盘与PCB铜皮、散热结构件的接触间隙；芯片本体的四个边角做了对应实际封装的微小倒角，还原量产芯片的塑封工艺特征，避免在做装配干涉检查时，因为边角直角的建模误差，误判芯片与周边屏蔽罩、结构加强筋的干涉情况。在安装边界的尺寸控制上，模型严格对齐官方封装的最大外形尺寸公差范围，塑封本体的长宽、厚度，引脚的共面度偏差都在模型中做了对应体现，硬件工程师在做PCB布局时，可以直接调用该模型核对芯片与周边电容、电阻、天线模块的安全间距，结构工程师在做整机外壳设计时，也能准确评估芯片上方的预留空间是否满足装配要求，不会出现因为模型尺寸偏差导致的后期开模返工。这类芯片模型在实际项目中，还能用于生产环节的钢网设计校验、贴片工序的吸嘴选型参考，通过三维模型提前预判贴片过程中可能出现的吸嘴吸附偏移、引脚共面度不良等问题，减少打样阶段的试错成本。建模过程中对芯片表面的标识区域做了简化处理，没有冗余的装饰特征，保证模型在装配体中调用时不会占用过多的系统资源，即便是在整机总装的大型装配体文件中，也能流畅旋转、缩放，不会出现卡顿情况，完全适配日常结构设计、硬件选型的工作需求。
