移动机器人用北醒CE30-C激光雷达结构

　　在移动机器人的自主导航体系里，环境感知层的硬件选型直接决定了整机运行的可靠性与场景适配边界，这款激光雷达的结构设计完全围绕AGV、服务类移动机器人的实际部署需求展开。从实际应用场景来看，这类单点测距式激光雷达常被安装在移动机器人底盘前部、侧部的低位安装位，用于近距离的障碍物检测、沿边行走校准、停靠位精准对位，相比视觉类感知方案，它不受环境光照变化、地面纹理干扰的影响，在仓储物流车间、写字楼室内配送、厂区物料转运这类光照条件波动大的场景里，能稳定输出可靠的距离数据。

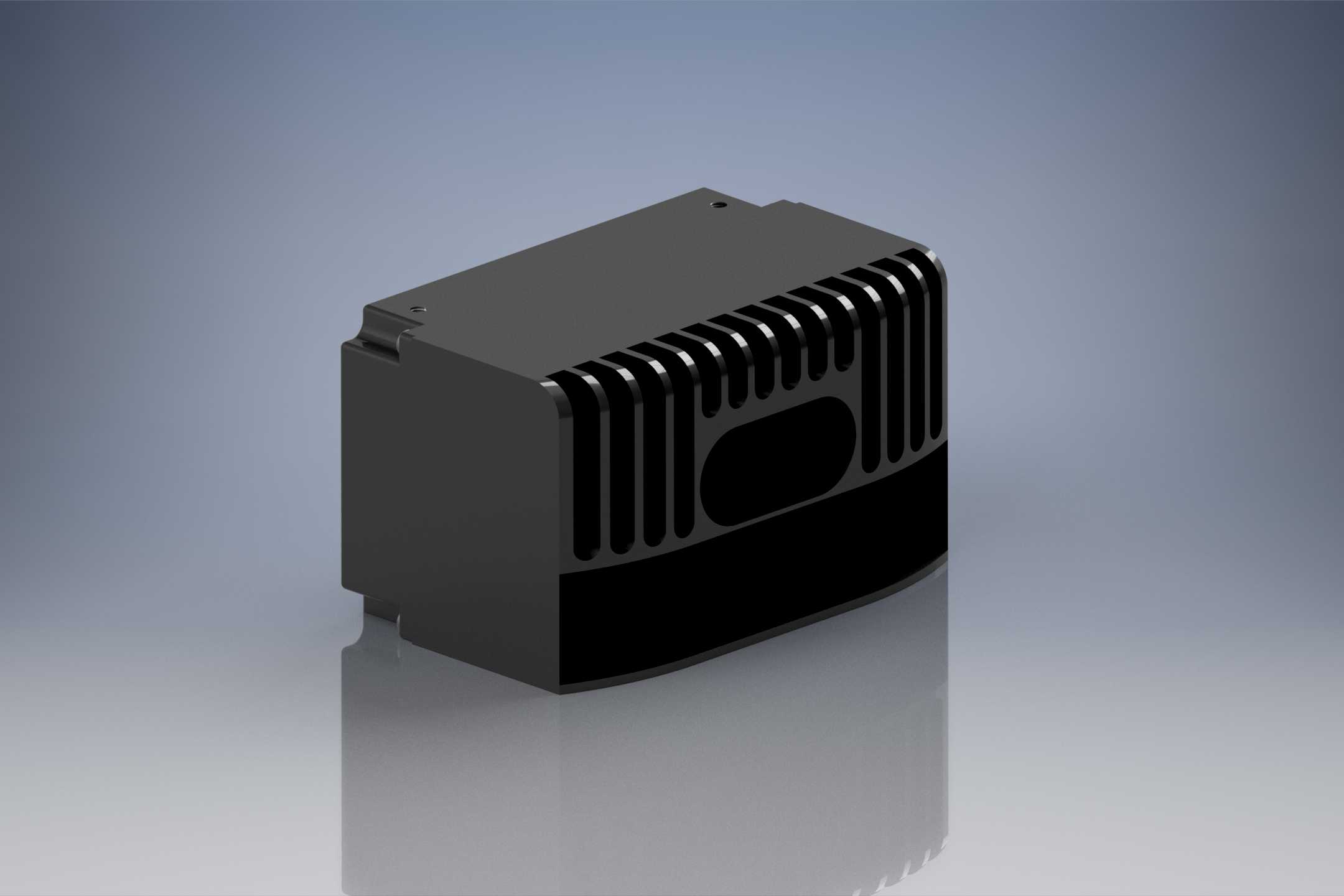

　　从功能特性上看，这款雷达采用一体化封闭壳体设计，壳体上部做了密集的格栅式散热结构，因为雷达内部的激光发射、信号处理模块长时间连续工作会产生持续热量，格栅结构在不增加额外壳体厚度的前提下，大幅提升了壳体与空气的接触面积，能在无主动散热风扇的结构下，保证内部元器件工作在合理温度区间，同时封闭的壳体结构可以阻挡车间内的浮尘、清洁时的飞溅水渍侵入内部电路，适配工业场景的复杂使用环境。前部的弧形探测窗口做了内凹设计，能避免日常运行中剐蹭、碰撞直接损伤光学透镜，窗口周边的黑色遮光边框可以减少环境杂散光进入接收端，降低强光环境下的信号噪点。

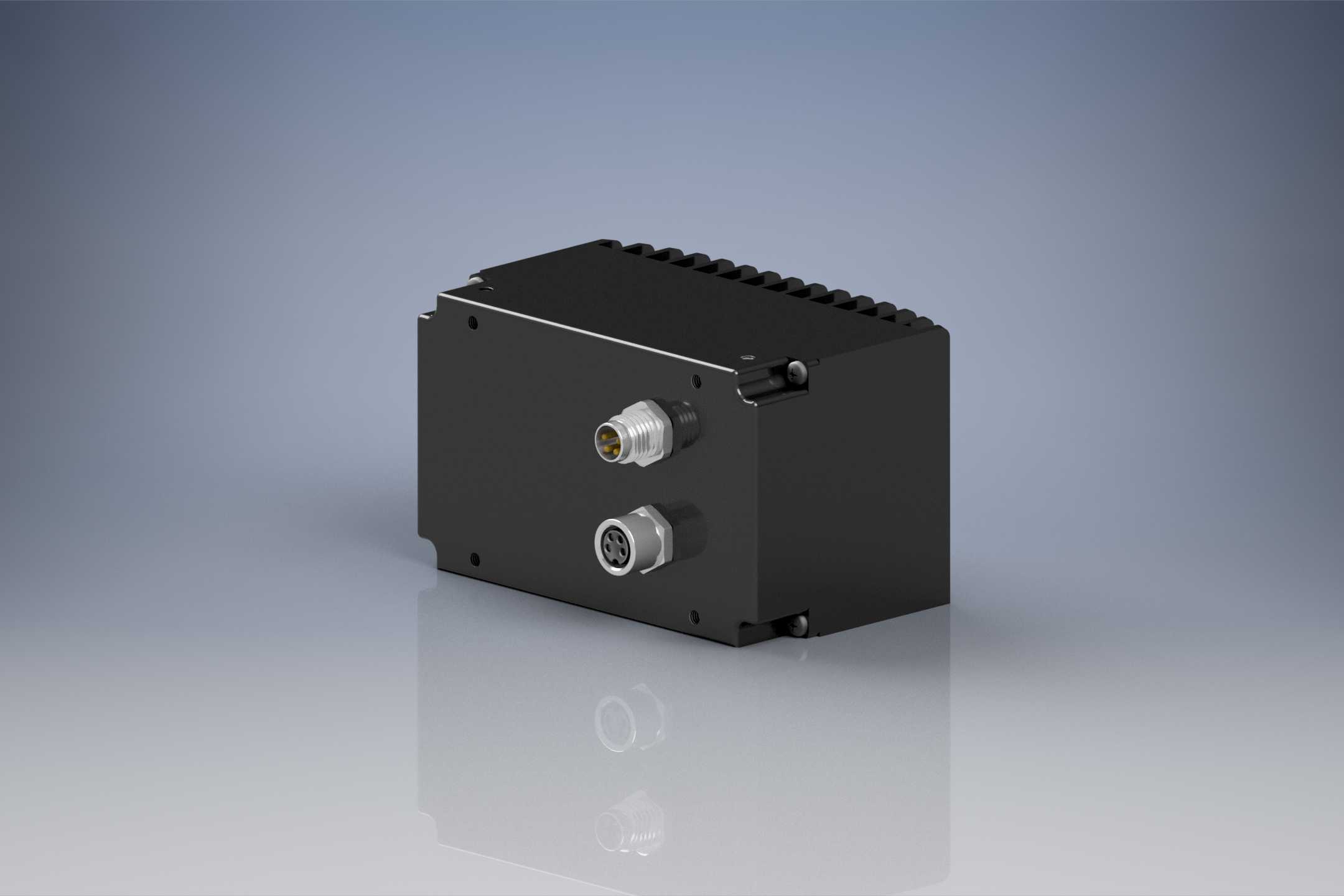

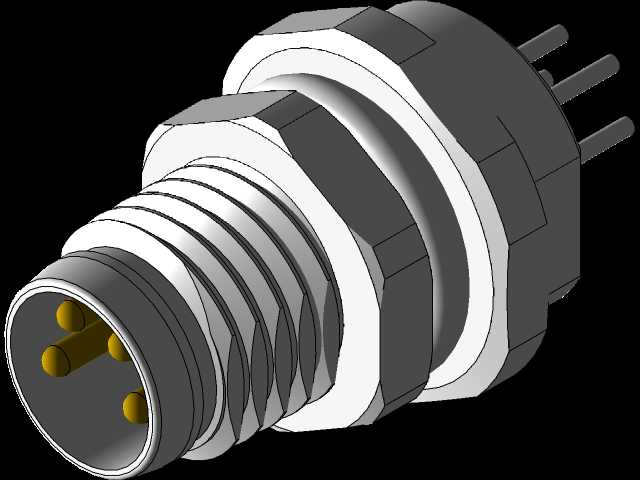

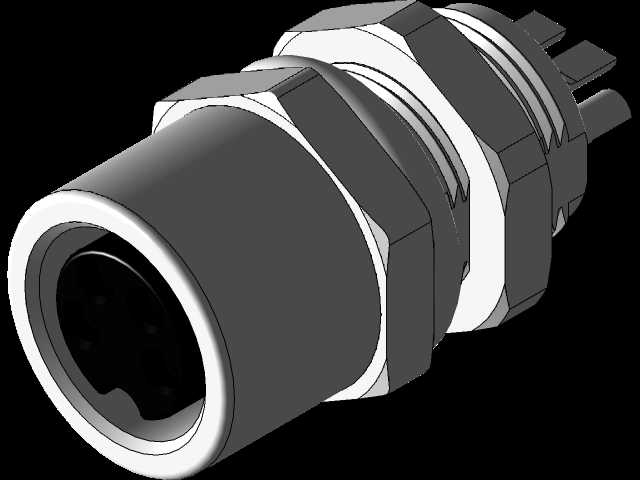

　　设计思路上完全贴合工程安装的实际需求，整体采用方正的块式主体结构，背部预留了标准M8圆形连接器的安装位，这个接口选型完全匹配工业现场常用的快插连接线束，现场安装时不需要额外做接线处理，直接插拔就能完成电源与通讯线路的连接，大幅降低现场部署的接线工作量。壳体的安装基准面做了平整化处理，底部预留了对应规格的安装螺孔位置，安装时不需要额外设计转接支架，直接通过螺栓就能将雷达固定在机器人底盘的预设安装位上，安装公差控制在合理区间，能保证雷达的探测角度与设计值一致，减少后期标定的工作量。

　　外形尺寸上严格控制了整体的体积占用，整体的长宽高尺寸适配中小吨位移动机器人的底盘安装空间，不会因为雷达体积过大占用过多底盘布局空间，也不会突出底盘轮廓过多导致运行中发生碰撞。安装边界上，雷达的探测视场角对应的安装区域做了避让设计，安装时只需要保证前部探测窗口前方无金属结构件遮挡即可，不需要在底盘上预留过大的镂空区域，对底盘结构强度的影响降到最低。壳体的边角都做了圆角过渡处理，避免安装维护过程中尖锐边角划伤操作人员，也能降低碰撞时对壳体本身的冲击损伤。
