光电式距离测量传感器结构设计

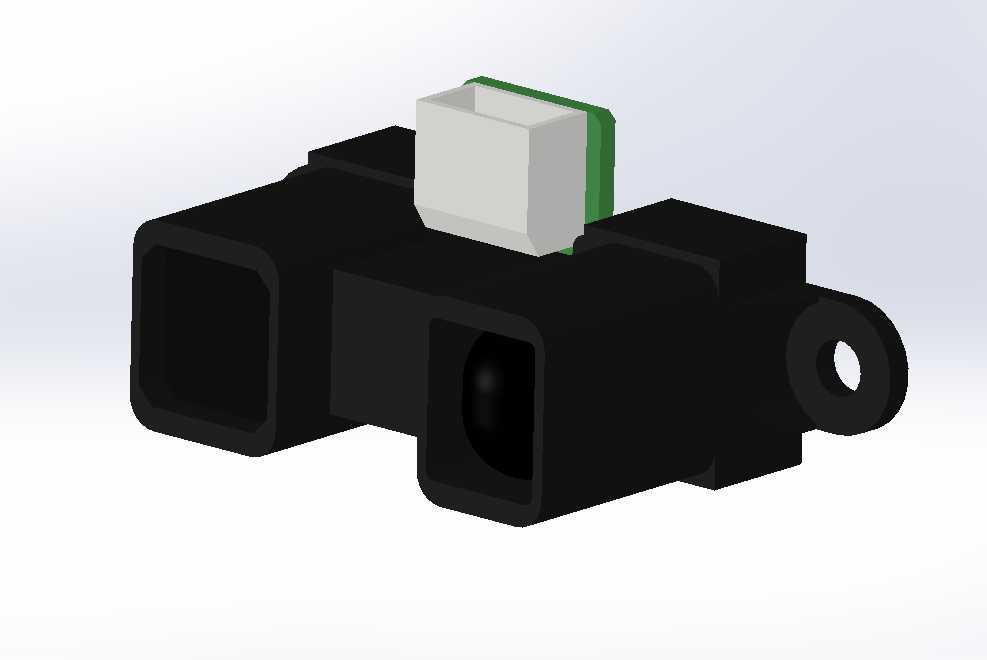

这款光电式测量传感器的结构设计，首先围绕工业现场的紧凑安装需求做了整体布局考量，主体采用双光通道并排的黑色壳体结构，两个独立的光通道分别承担发射与接收功能，通道端口做了内凹式设计，可在安装使用时减少环境杂散光对检测精度的干扰，避免现场粉尘、飞溅碎屑直接附着在光学镜片表面，降低日常维护的频次。壳体侧边延伸出带安装孔的固定耳，安装孔为通孔设计，可适配M2规格的紧固螺丝，安装时不需要额外做复杂的定位工装，直接通过螺丝锁附在设备安装板上即可，固定耳与主体壳体为一体化结构，保证安装后的结构强度，在设备运行产生持续振动的工况下也不会出现壳体移位、光轴偏移的问题。传感器顶部的接插件采用卧式布局，接插件外侧带绿色的定位卡扣结构，接线时可直接将配套的线束插头卡入到位，卡扣结构能避免设备运行过程中线束受拉扯出现松脱，接插件的引脚排布做了防呆设计，反向状态下无法插入，可杜绝现场接线时接反引脚导致的传感器损坏问题。从实际应用场景来看，这类传感器常被集成在自动化产线的物料定位工位、小型AGV小车的避障检测模块、智能仓储的货位检测单元中，可实现短距离范围内的障碍物检测、物料到位判断、距离差值测量等功能，相比传统的接触式测量开关，它不需要与被测物体直接接触，不会对被测工件表面造成划伤，也不会因为长期接触磨损导致检测精度下降。设计过程中对壳体的外形边界做了严格控制，整体宽度控制在极小的尺寸范围内，可适配安装空间局促的小型自动化设备内部，不会占用过多的设备内部布局空间，壳体表面做了哑光磨砂处理，可减少车间照明光线在壳体表面产生的反光，避免反光对周边其他光学检测元件造成干扰。内部光学元件的安装位做了定位筋设计，组装时可直接将光学模组卡入定位槽内，不需要额外打胶固定，既提升组装效率，也能保证光轴的同轴度精度，减少后期校准的工作量。壳体的边角位置全部做了圆角过渡处理，没有尖锐的棱角，在现场安装调试过程中不会划伤操作人员的手部，也避免安装过程中棱角刮伤设备内部的线束表皮。接插件的高度做了压低设计，安装后顶部不会突出过多，在多层堆叠安装的场景下，不会和上层的其他部件产生结构干涉，适配更多样化的设备布局需求。
