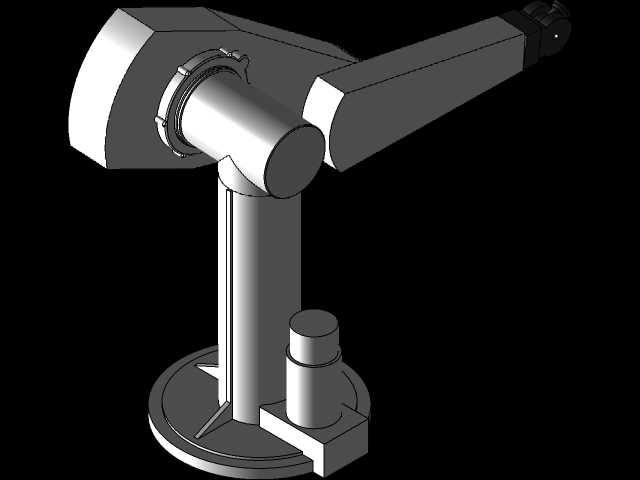

六自由度PUMA560工业机械臂结构

这款六自由度关节型机械臂的结构设计，核心围绕工业场景中柔性装配、物料搬运、精密焊接等作业需求展开，其构型脱胎于经典的串联关节布局，六个旋转关节依次串联排布，从基座到末端执行器形成完整的运动传递链，能够覆盖作业半径内的全空间位姿调整需求，在3C电子零部件装配、小型五金件焊接、轻工行业物料码垛等场景中，可适配多品种小批量的柔性生产需求，替代人工完成重复性高、定位精度要求严苛的工位作业。从结构设计逻辑来看，基座采用圆盘式安装结构，底部预留了标准的安装孔位阵列，安装时可直接通过螺栓固定在生产线的钢制工作台或者专用设备基座上，基座内部预留了走线空间，可容纳关节动力线缆、信号线缆的内置排布，避免外置线缆在机械臂回转过程中出现缠绕、剐蹭的问题，基座上方的腰关节可实现整周水平回转，承担机械臂整体水平方向的角度调整功能。大臂与腰关节通过铰接结构连接，肩关节的旋转轴可驱动大臂完成俯仰动作，大臂采用箱型截面的结构设计，在保证整体结构刚度的前提下尽可能降低自身重量，减少关节驱动端的负载冗余，小臂与大臂的肘关节连接位置，设置了独立的旋转副，可驱动小臂完成相对于大臂的俯仰调整，小臂末端的三个关节分别负责腕部的回转、俯仰与偏转，三个关节的轴线交汇于腕部中心点，能够实现末端执行器任意姿态的调整，满足不同作业角度的操作需求。设计过程中对各关节的运动边界做了明确的限位设计，每个旋转关节都预留了限位块的安装位置，可根据实际作业场景的需求调整机械硬限位的角度范围，避免运动过程中出现关节超程碰撞的问题，各关节的铰接位置都预留了标准的轴承安装位与驱动单元安装接口，可适配不同规格的伺服驱动单元与谐波减速组件，方便设计人员根据负载需求做选型替换。整体结构的外形尺寸适配中小型生产线的工位布局，作业半径可覆盖基座周围1米左右的操作空间，安装时不需要对现有生产线做大规模改造，可直接集成到现有工位的自动化改造方案中，结构的各连接部位都采用了标准化的接口设计，后期维护时可快速拆解更换磨损的铰接组件，降低设备运维的时间成本。
