多关节串联式探测作业机械臂结构

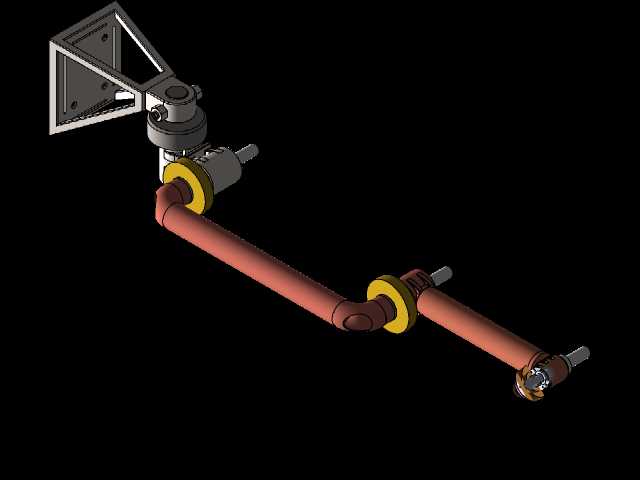

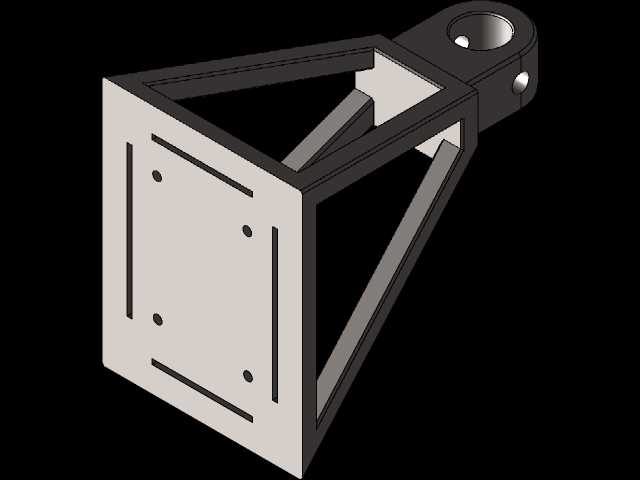

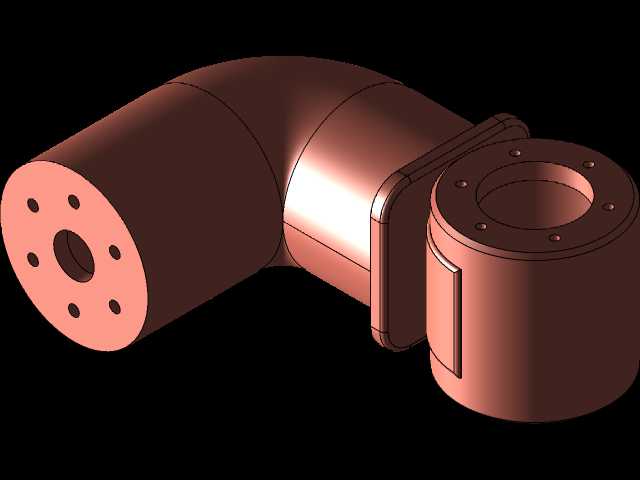

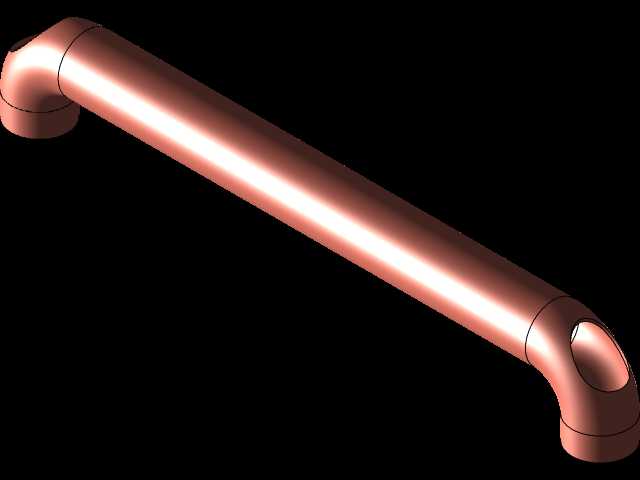

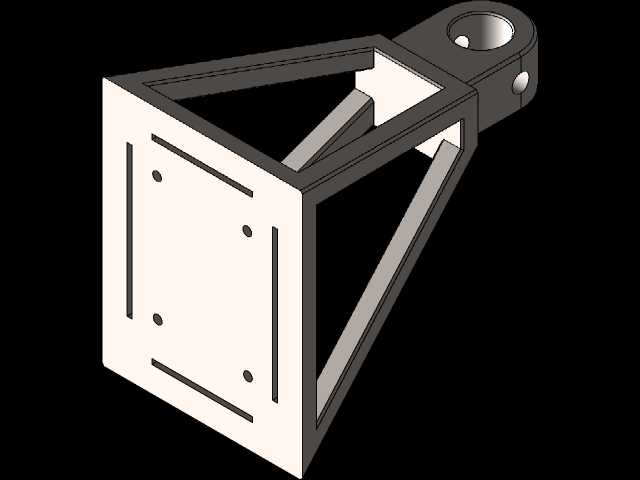

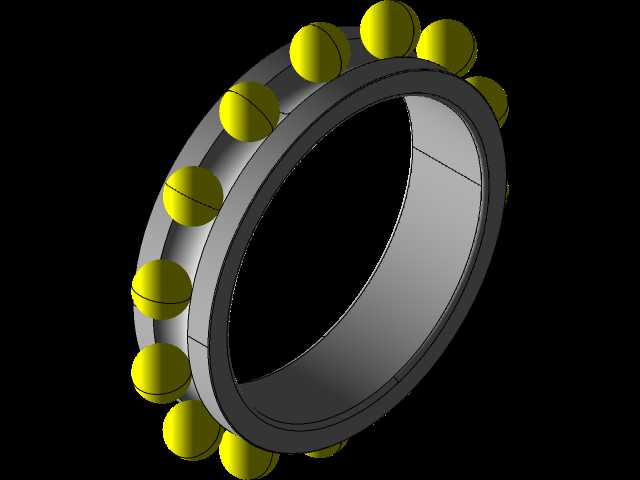

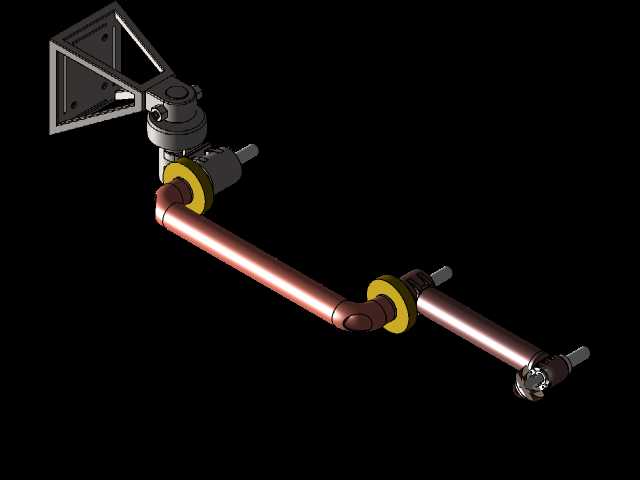

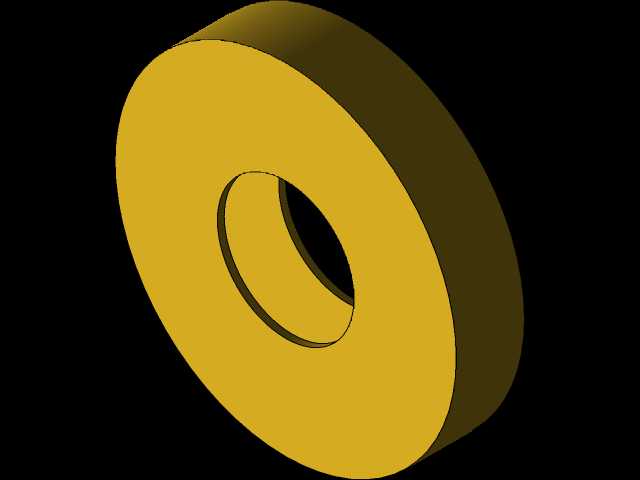

这款多关节串联机械臂的结构设计，核心面向极端环境下的近距离探测与样本操作场景，从关节负载分配到安装接口的适配逻辑，都围绕非结构化作业空间的使用需求展开。不同于常规工业产线固定工位的机械臂，该结构的大臂段采用长跨度中空管型设计，既可以预留内部走线空间容纳探测传感器的信号线缆、末端执行器的动力线路，避免线缆外露在复杂环境中被剐蹭破损，也能在保证臂身整体刚度的前提下降低结构自重，减少关节处的负载冗余。从安装边界来看，基座端采用三角框架式安装法兰，三个安装点位呈等边三角形分布，可直接适配探测载体的预留安装面，安装时不需要额外设计转接板，法兰面的定位销孔可快速完成臂体初始零位的校准，降低现场装配的调试难度。关节部分采用模块化设计，每段臂身的连接关节都集成了回转支撑结构，关节处的黄色限位环不仅是视觉标识，同时内置了机械硬限位块，可根据作业需求调整限位角度，避免臂体运转过程中与载体结构、周边障碍物发生碰撞，每个关节的回转角度范围可覆盖正负170度，配合末端关节的回转自由度，整体作业半径可覆盖基座前方扇形区域内的绝大多数操作点位。设计过程中优先考虑了臂体的运动平衡性，长跨度臂身的重心经过反复配平，关节处的轴承选型匹配了臂身自重加末端负载的总载荷，即使在低重力的特殊作业环境下，也能保证臂体运动过程的平稳性，不会出现关节抖动、定位偏移的问题。末端执行端采用标准快换接口，可根据不同作业需求快速更换采样爪、探测探头、专用操作工具等不同末端配件，接口处的定位精度可保证更换配件后不需要重新校准坐标系，大幅提升作业切换的效率。臂身的管型结构采用等强度设计，靠近基座的臂段管壁厚度略大于末端臂段，在保证整体结构强度的前提下尽可能压缩整体重量，适配探测载体的负载上限。从实际使用场景出发，该机械臂可搭载在移动探测平台上，完成狭小空间内的样本拾取、近距离表面探测、障碍物移除等操作，臂体的运动轨迹规划可适配非平整地形下的作业需求，即使载体处于倾斜状态，也可通过关节角度的调整保证末端执行器的作业姿态符合操作要求。
