动力系统用黑色活塞三维结构设计

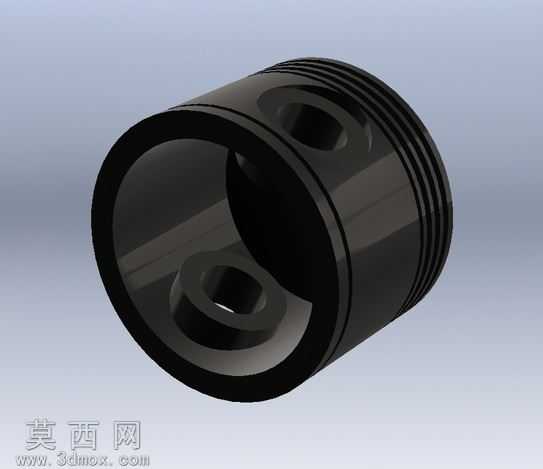

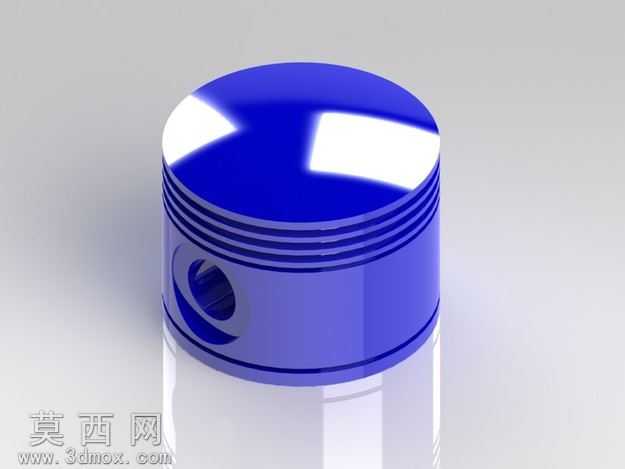

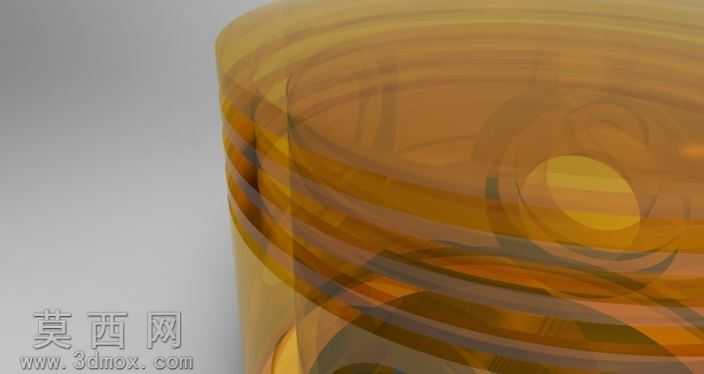

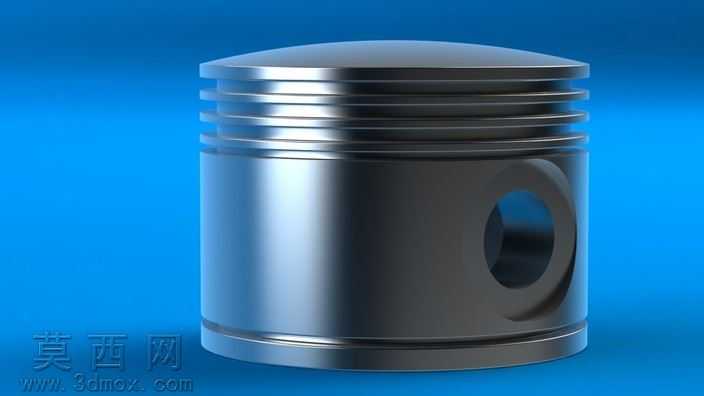

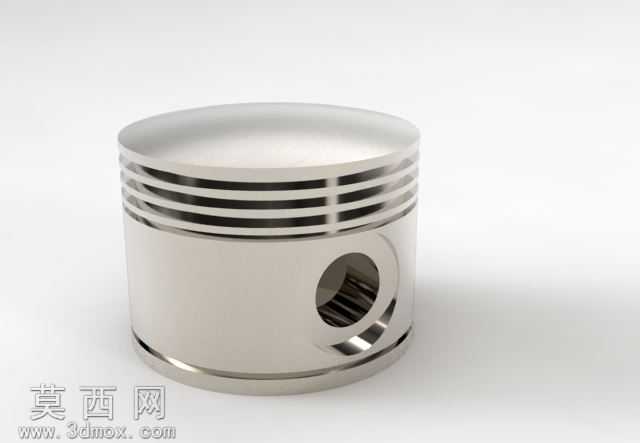

本活塞三维模型采用CATIA软件完成全参数化建模，建模过程严格遵循内燃机活塞的实际结构设计逻辑，首先以旋转凸台命令生成活塞的主体基体，精准控制活塞裙部的圆柱度参数，保证后续装配时与气缸壁的配合间隙符合行业设计规范。模型上部的活塞环槽区域采用多道等距切除命令生成，每道环槽的宽度、深度参数均参考通用汽油机活塞的设计标准设定，可适配气环与油环的安装需求，环槽边缘做了微小的倒角处理，避免实际生产中出现应力集中问题。活塞销座区域采用对称拉伸切除结合加强筋结构设计，销孔内壁做了高精度的同轴度约束，保证活塞销装配后的转动顺畅度，销座与活塞主体的过渡区域采用大圆角平滑过渡，有效分散活塞工作时承受的交变冲击载荷。材质渲染阶段，为活塞主体赋予了高硬度耐磨铸铁材质，调整材质的粗糙度、金属度参数，还原铸铁部件经精加工后的哑光金属质感，环槽区域做了细微的纹理处理，模拟实际加工留下的刀纹效果，销孔内壁赋予了更高的光洁度材质属性，体现精密配合面的加工要求。模型整体结构完整，无多余几何特征，所有特征均保持全参数关联，可根据不同排量的动力需求快速调整活塞直径、环槽数量、销孔位置等核心参数，适配不同型号的内燃机设计场景，建模过程中对活塞的壁厚做了均匀化处理，在保证结构强度的前提下控制活塞整体重量，降低往复运动时的惯性力，符合动力系统零部件的轻量化设计思路。渲染输出阶段采用三点布光方案，主光源从侧上方打亮活塞主体轮廓，辅光源补全暗部细节，背景采用渐变灰色调突出活塞本身的结构特征，最终渲染效果清晰展现活塞的外部结构与细节特征，可用于产品结构展示、装配模拟、教学演示等多种场景。
