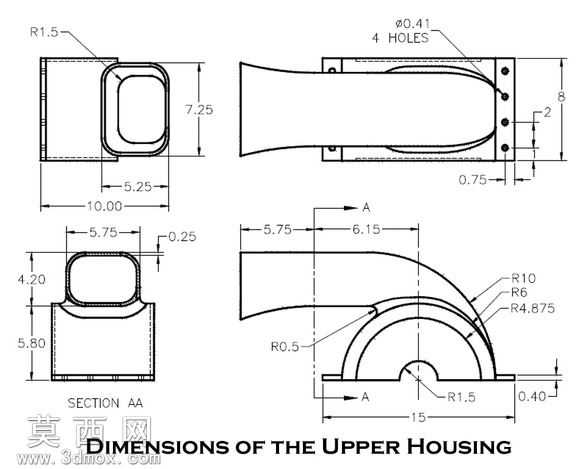

汽车电机风机上部壳体结构三维设计

本模型为汽车鼓风系统配套的电机风机上部壳体构件，建模阶段采用参数化特征建模逻辑搭建整体结构，首先以流体导流走向为核心基准绘制中心曲面轮廓，通过扫掠命令生成主体弧形流道的基础曲面，确保流道内壁顺滑无突变折角，匹配风机出风的流体动力学要求，减少气流通过时的紊流与风阻损耗。针对壳体两侧的安装定位结构，采用拉伸凸台命令生成带安装孔的法兰边，安装孔位置严格按照配套电机风机的装配点位进行尺寸约束，每个孔位添加同轴度与位置度的参数关联，保证后续装配时可直接与下部风机主体、安装基座完成对位，无需二次调整孔位。壳体的半包覆弧形结构设计，既可以对内部风机叶轮形成上部防护，避免外界杂物落入叶轮运转区域造成设备故障，又能引导气流沿预设弧形通道定向导出，提升鼓风效率。材质渲染阶段采用哑光磨砂工程塑料材质，模拟实际量产时采用的玻纤增强PP材质质感，调整材质的粗糙度与反射参数，还原工程塑料件的表面哑光效果，同时对安装法兰边的端面做轻微高光处理，体现机加工装配面的平整质感。结构设计上充分考虑注塑生产的工艺要求，主体壳体的壁厚保持均匀一致，在流道与法兰边的衔接位置添加均匀过渡圆角，避免注塑成型时出现缩痕、应力集中等问题，安装孔位周边设计有局部加厚的凸台结构，提升安装点位的结构强度，防止长期震动工况下孔位出现开裂失效。整体模型的曲面经过连续性检查，所有衔接曲面均达到G2连续标准，无破面、重叠面等几何错误，可直接用于后续的工程图导出、流体仿真分析、3D打印样件验证以及开模生产的参考依据，完整还原了汽车鼓风系统上部导流罩壳的结构特征与装配属性。
