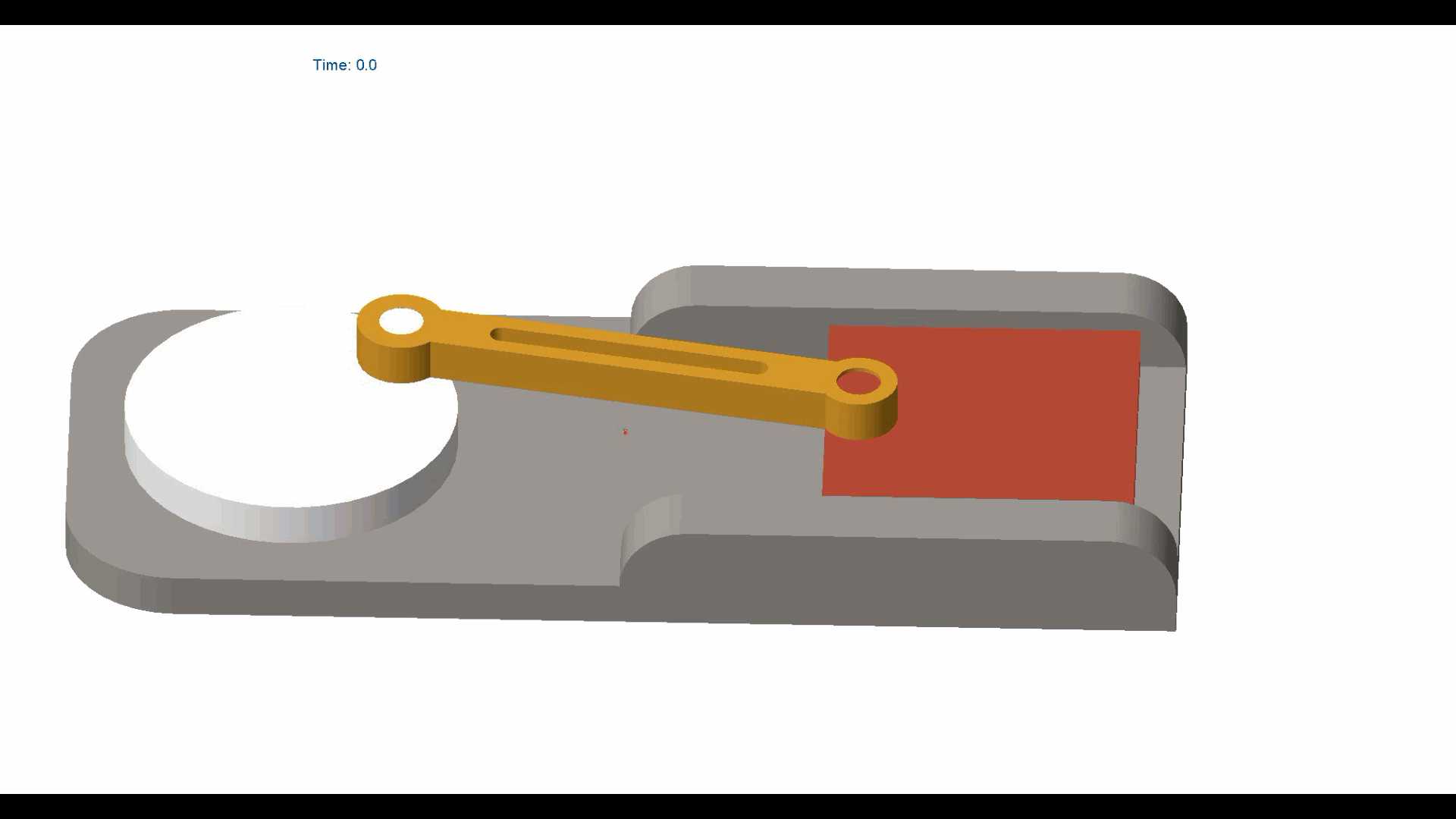

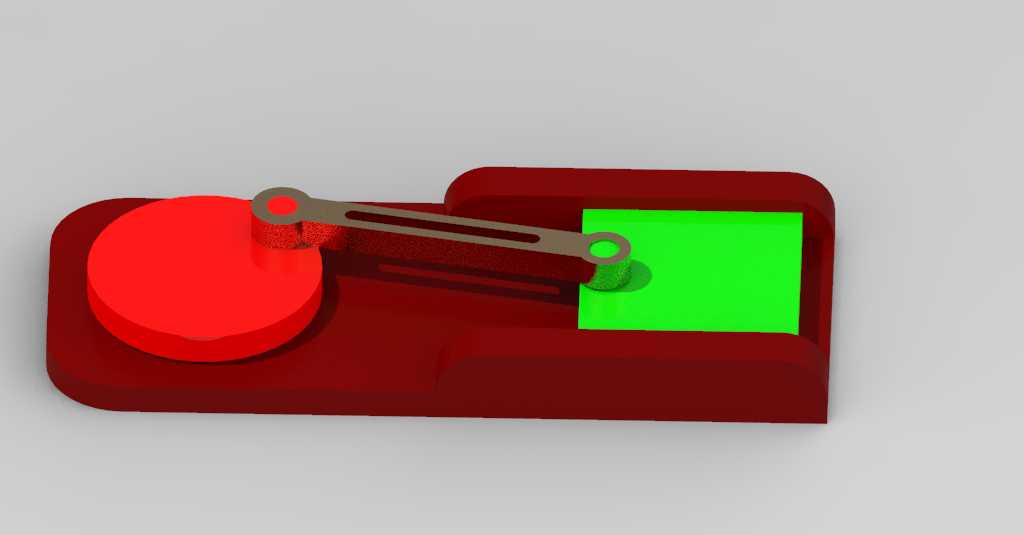

曲柄滑块传动机构教学演示结构

这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲压设备、往复式送料机构、小型内燃机主体结构、活塞式泵体核心传动段都能看到它的衍生应用，核心作用是把曲柄端的连续圆周旋转运动，通过连杆的铰接传动，转化为滑块端的直线往复运动，也可反向将滑块的直线推拉动作转化为曲柄的回转输出，适配多种动力输入输出的转换需求。从结构设计逻辑来看，整套机构的安装基准为一体化成型的灰铸铁材质基座，基座上预留了曲柄回转支撑的轴承安装位，同时加工出与滑块配合的直线导向槽，导向槽的平行度公差控制在0.02mm每百米行程范围内，避免滑块往复运动时出现卡滞、偏磨的问题。曲柄部分采用偏心圆盘加铰接凸台的结构设计，圆盘的回转中心与铰接孔的中心距即为曲柄半径，这个参数直接决定滑块的最大行程，设计时可根据实际工况的行程需求调整偏心距数值，需要注意曲柄半径不能超过连杆长度的四分之一，否则会出现传动死点，导致机构卡停。连杆作为连接曲柄与滑块的传力部件，两端均采用铰接孔配合铜套的结构，减少回转摩擦损耗，连杆的杆身做了等强度减重处理，在保证抗弯、抗扭刚度的前提下，尽可能降低运动件的整体质量，减少高速往复运动时的惯性冲击。滑块部分为矩形结构，与基座导向槽采用间隙配合，配合面预留润滑脂槽，可定期加注润滑脂降低滑动摩擦阻力，滑块端面预留了工件安装孔位，可直接连接冲压头、送料推板、活塞头等执行端部件。安装边界方面，整套机构的基座底部预留了四个螺栓固定孔，可直接安装在设备的安装平台上，曲柄的回转输入端预留了键槽结构，可直接连接电机输出轴、带轮、齿轮等动力输入部件，不需要额外加装转接法兰。实际应用中，这类结构常被用作机械原理教学的演示模型，也可直接简化后集成到小型自动化送料设备、手动冲压工装、小型往复泵的设计中，设计时需要重点核算铰接点的受力载荷，根据传递扭矩的大小调整连杆截面尺寸、铰接轴的直径，避免长期交变载荷下出现部件疲劳断裂的问题，同时要注意滑块导向段的长度设计，导向长度不能小于滑块宽度的1.2倍，防止滑块运动时出现翘头偏斜，影响传动精度。
