双轮反作用式自平衡杆机械结构

项目分类:3D模型 发布时间:2021-09-27 ID:290941
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构
  • 双轮反作用式自平衡杆机械结构

这款双轮反作用式自平衡结构,核心依托角动量守恒原理实现直立姿态保持,在小型教学演示装置、便携平衡载具、姿态稳定实验平台场景中有着明确的应用价值,能够帮助结构设计从业者直观理解动量交换式平衡控制的机械实现逻辑。从实际用途来看,该结构无需额外支撑结构,仅通过内置轮组的转速差调整即可抵消杆体倾斜产生的倾覆力矩,既可以作为高校机械原理课程的具象演示载体,也能为小型自平衡手持设备、直立巡检探头的结构设计提供参考原型。

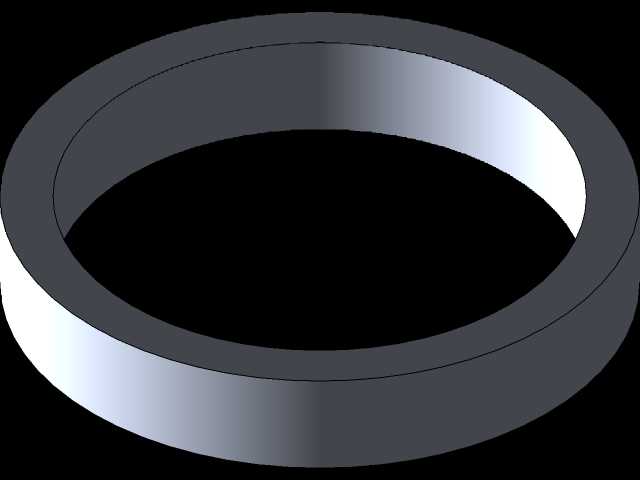

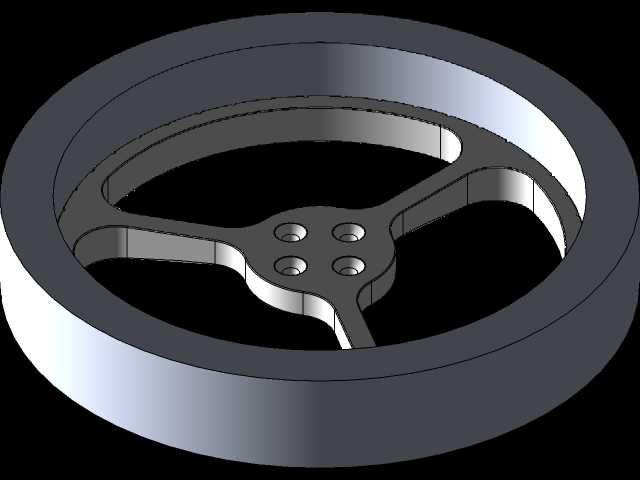

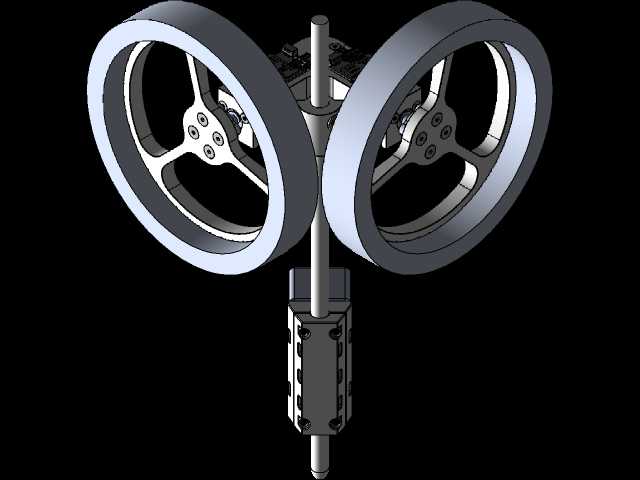

功能特性层面,两个对称布置的大直径轮组承担惯性飞轮的作用,中间的竖杆作为主体承载结构,下部的安装腔体用于容纳动力输出组件与传动连接件,轮组与中心杆的连接部位采用辐条式支撑结构,在保证轮体结构刚度的同时尽可能降低非必要重量,减少动力输出的无效负载。设计过程中优先考虑了转动惯量的匹配,轮体外圈采用密度相对更高的环形结构,将质量尽可能集中在轮缘位置,在同等轮径下获得更大的转动惯量,降低动力单元的扭矩输出要求,提升平衡调整的响应灵敏度。

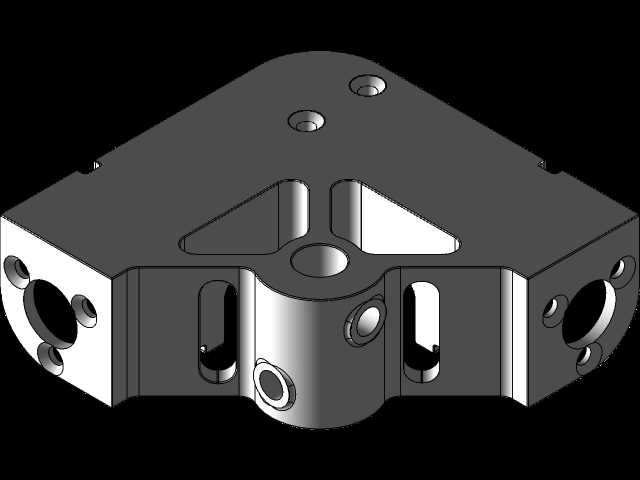

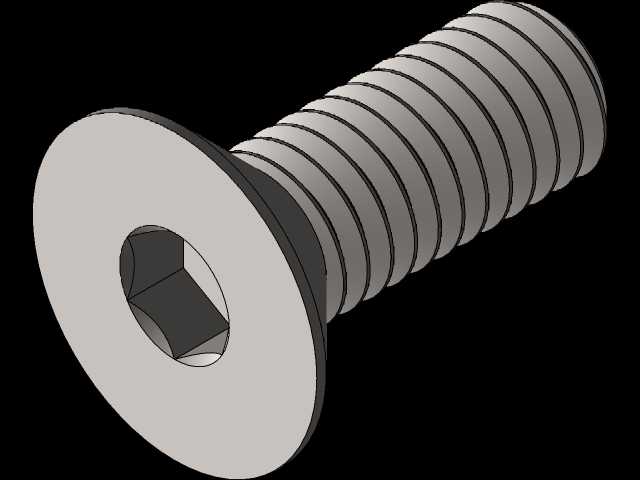

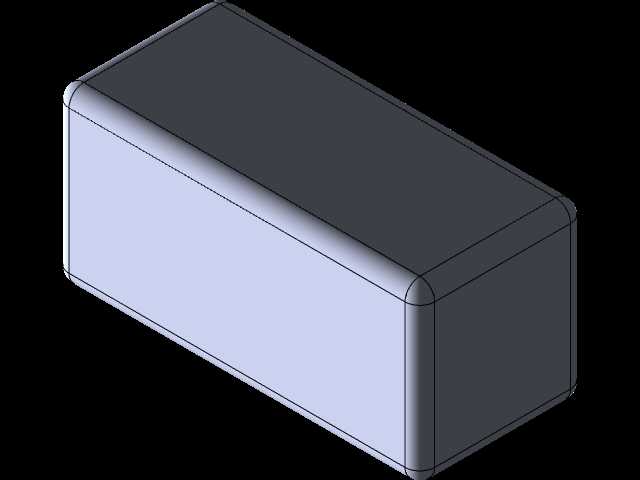

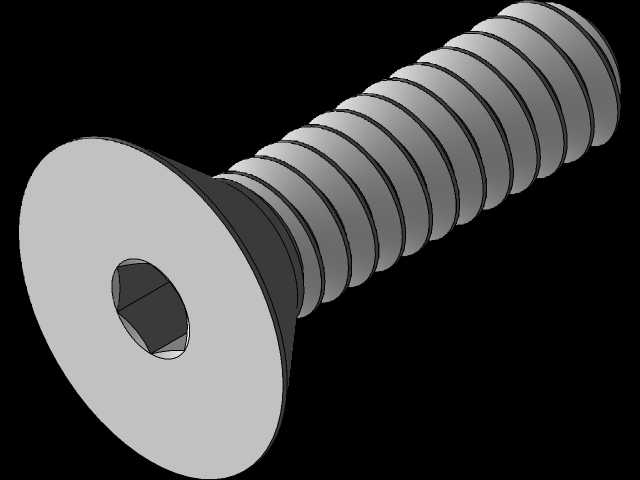

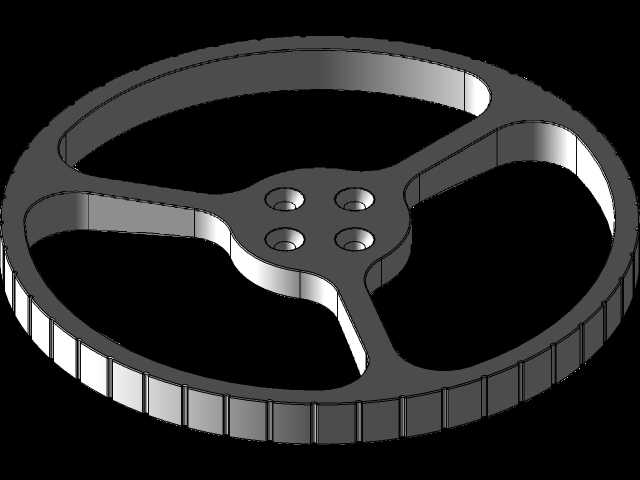

安装边界上,中心竖杆为贯通式设计,上下两端均预留了标准安装接口,可根据实际使用场景加装功能拓展件,下部腔体的外形为规整矩形,便于与外部固定基座或者移动载体进行连接固定;两个轮组的对称度公差在设计时做了严格约束,避免轮组转动时产生额外的偏心力矩干扰平衡效果,轮组与中心杆的间隙经过反复校核,保证轮组高速转动时不会与中心杆、下部腔体发生运动干涉。结构整体的传动路径短,动力从腔体内的输出端直接传递到两侧轮组,没有多余的传动换向环节,能够减少传动间隙带来的控制滞后问题,对于需要快速响应的平衡调整场景适配性更强。在结构细节处理上,轮组的辐条采用三辐对称布局,兼顾减重与结构强度,连接部位的安装孔位做了沉台设计,保证紧固件安装后不会突出轮体表面,避免转动过程中产生剐蹭风险,中心杆的直径与下部腔体的配合尺寸采用小间隙配合,保证杆体与下部动力腔体的连接同轴度,减少装配过程中的调整工作量。
