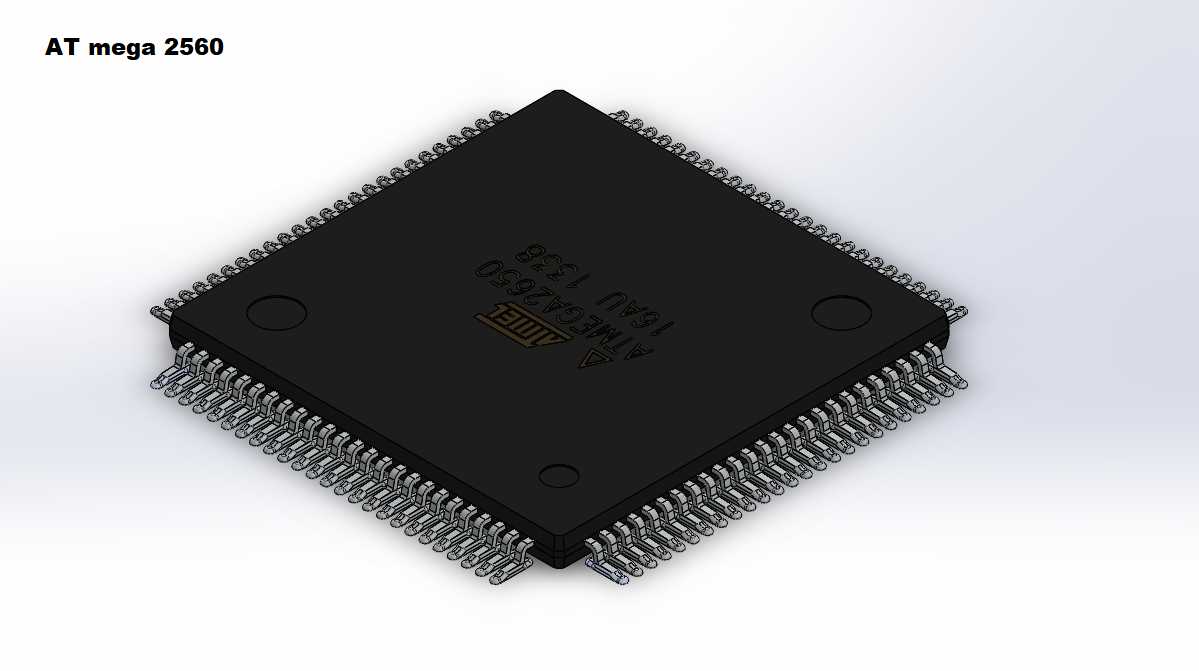

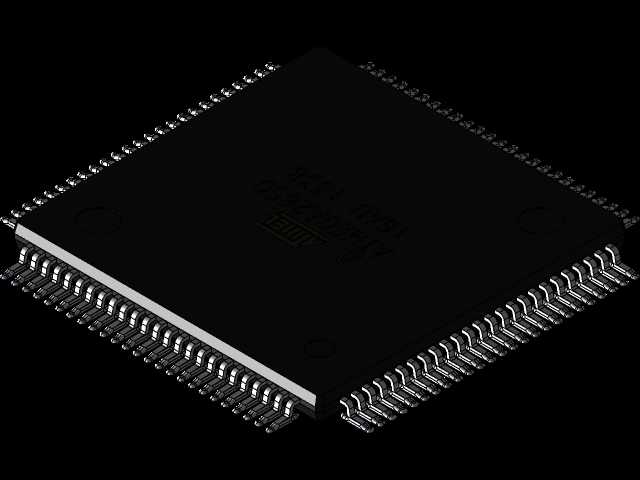

ATmega2560贴片微控制器芯片三维建模

这款贴片式ATmega2560微控制器的三维建模，完全还原了TQFP封装的实体结构特征，建模过程中优先考量了PCB布局阶段的安装匹配需求，所有引脚的排布间距、引脚伸出长度、芯片本体的厚度公差都严格参照实体器件的实际安装边界设定，能直接导入电路板装配文件做干涉校验，避免结构设计阶段出现元器件与外壳、接插件的空间冲突。在嵌入式开发场景里，这款芯片是Arduino Mega开发板的核心控制单元，广泛应用在小型自动化设备控制、开源硬件项目、工业传感节点采集、3D打印机主控、小型机器人运动控制等场景，建模时特意还原了芯片表面的丝印标识与定位凹点，方便装配阶段快速识别芯片安装方向，避免反向焊接导致的器件损毁。从设计思路上，建模没有做过度的细节冗余，在保证结构尺寸精度的前提下，对引脚的弯折弧度、塑封本体的边角倒角做了符合工业生产实际的还原，既不会因为模型过于精细拖慢整板装配的仿真运行效率，也不会因为过度简化导致结构校验出现尺寸偏差。实际选型使用时，这款芯片的100个IO引脚全部沿本体四侧排布，每侧25个引脚的间距为0.5mm，塑封本体的长宽尺寸为14mm见方，本体厚度为1mm，引脚末端形成的安装外轮廓尺寸为16mm见方，在PCB布局时需要预留至少1mm的周边避让空间，方便焊接返修操作。建模过程中特意区分了塑封本体、金属引脚、表面标识三个不同的结构层级，导入三维装配环境后可以单独赋予不同材质属性，做产品渲染或者结构爆炸图时能清晰区分不同部件，不需要二次拆分模型。对于做嵌入式设备结构设计的工程师来说，这个模型可以直接套用在主控板的堆叠设计里，校验主控芯片与散热片、屏蔽罩、上层板卡的间隙，不需要额外测量实体器件尺寸，能大幅缩短前期结构评审的周期，也能避免因为尺寸估算错误导致的开模后装配干涉问题。在开源硬件项目的外壳设计环节，精准的芯片模型也能帮助设计者合理规划内部空间，避免外壳内壁顶住芯片造成焊接点受力脱焊，同时也能为散热风道的设计提供准确的空间参照，保证芯片工作时的热量能顺利随风道排出。
